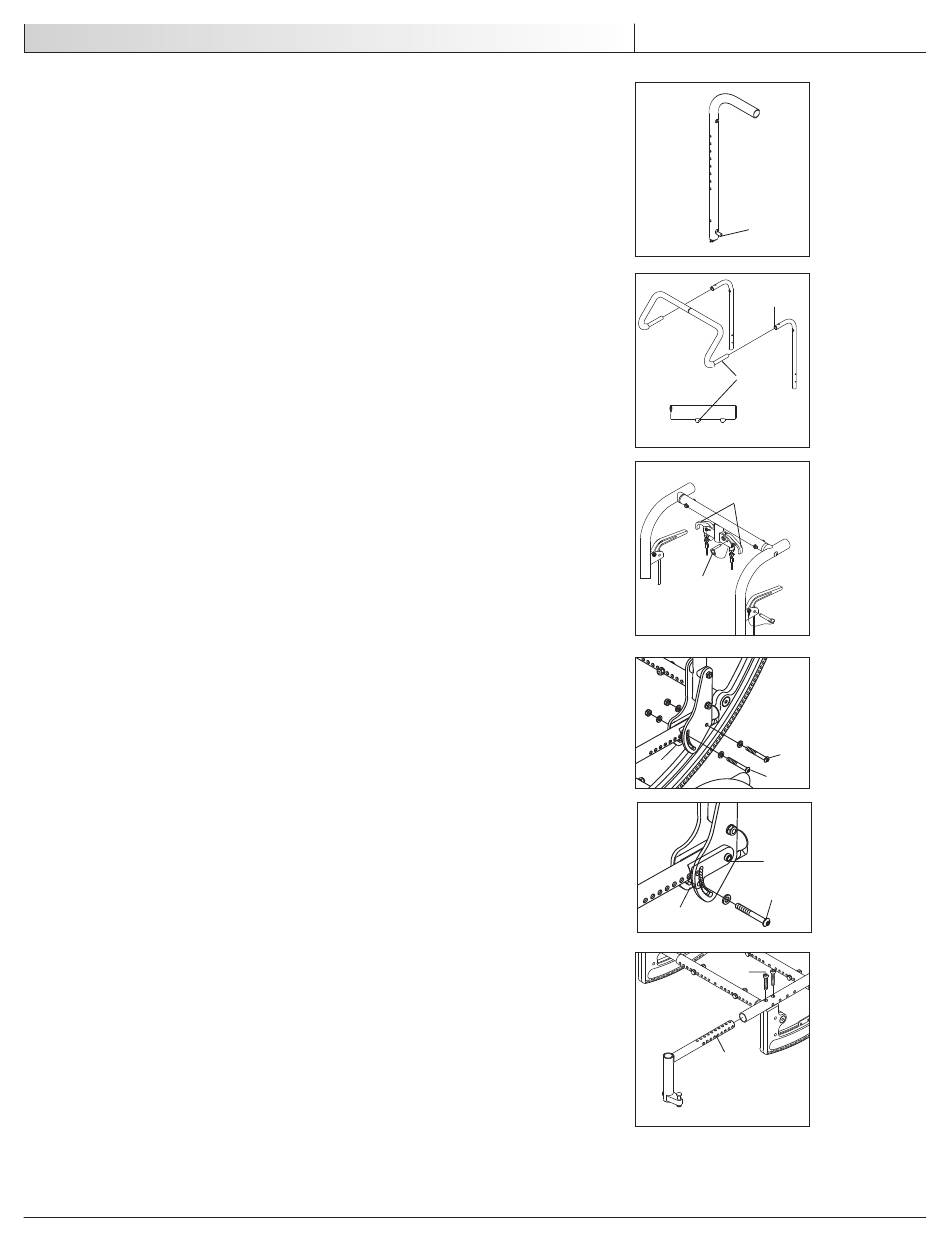

I X . R é g l a g e e t m o n t a g e
4. Rabattage du dossier
a. Pour rabattre complètement le dossier, tirez sur les goupilles de déverrouillage arrière
(A) et couchez le dossier vers l'avant.
b. Pour le remettre en place, levez le dossier jusqu'à ce qu'il s'enclenche dans sa posi-
tion originale.
N. EXTENSION DE LA POIGNÉE POUSSETTE (EN OPTION)
a. Appuyez sur le bouton (B) de la poignée poussette de sorte que les goupilles de ver-
rouillage se rétractent à l'intérieur du tube.
b. Insérez le tube dans le tube de logement arrière (C) jusqu'à ce que la goupille
ressorte par l'un des trous du montant.
O. DOSSIER INCLINABLE
Le mécanisme d'inclinaison à double gâchette est installé par Sunrise.
1. Pour incliner ou redresser le dossier
a. Appuyez simultanément sur les deux gâchettes (D). Relâchez les deux gâchettes pour
immobiliser le dossier une fois l'inclinaison souhaitée obtenue (jusqu'à 60°).
b. Pour désactiver la fonction de réglage d'inclinaison, insérez la goupille de verrouillage
(E) dans le support de la gâchette. Pensez à toujours verrouiller le mécanisme d'incli-
naison à double gâchette après avoir positionné le dossier.
P. PROFONDEUR DU CHASSIS
1. Réglage du dossier
a. Desserrez et enlevez le boulon avant (F) situé devant l'équerre de fixation arrière et
utilisez-le pour maintenir l'angle du dossier à l'aide de la position G de la selle (sous
le rail latéral).
b. Desserrez et enlevez le boulon arrière (H) de l'équerre de fixation arrière.
c. Répétez les étapes de l'autre côté.
d. Faites glisser le dossier le long du rail du siège à la position désirée.
d. Replacez et revissez le boulon arrière (H).
f. Enlevez le boulon avant de la position G et remettez-le à son emplacement d'origine.
g. Répétez de l'autre côté.
NOTE IMPORTANTE – Le réglage doit être exactement le même des deux côtés du fauteuil.
NOTE– Pour le réglage de la profondeur du dossier, le serrage dynamométrique sera de 27,09 Nm.
2 Réglage du crochet de suspension
a. Desserrez et enlevez les deux vis à tête creuse (A) du rail du siège.
b. Faites glisser le crochet de suspension (B) à l'intérieur du rail du siège à la position
désirée.
c. Revissez les vis à tête creuse.
d. Répétez les étapes de l'autre roue.
REMARQUE IMPORTANTE – Ces réglages peuvent nécessiter de repositionner le chariot sur le châssis.
Reportez-vous à la matrice du bon de commande pour connaître la position recommandée.
NOTE– Pour le réglage du crochet de suspension, le serrage dynamométrique sera de 27,09 Nm.
F r a n ç a i s
A
C
B
D
E
H
G
F
H
F
G
A
B
65
931135 Rev. A
