I X . A s s e t t o e R e g o l a z i o n e

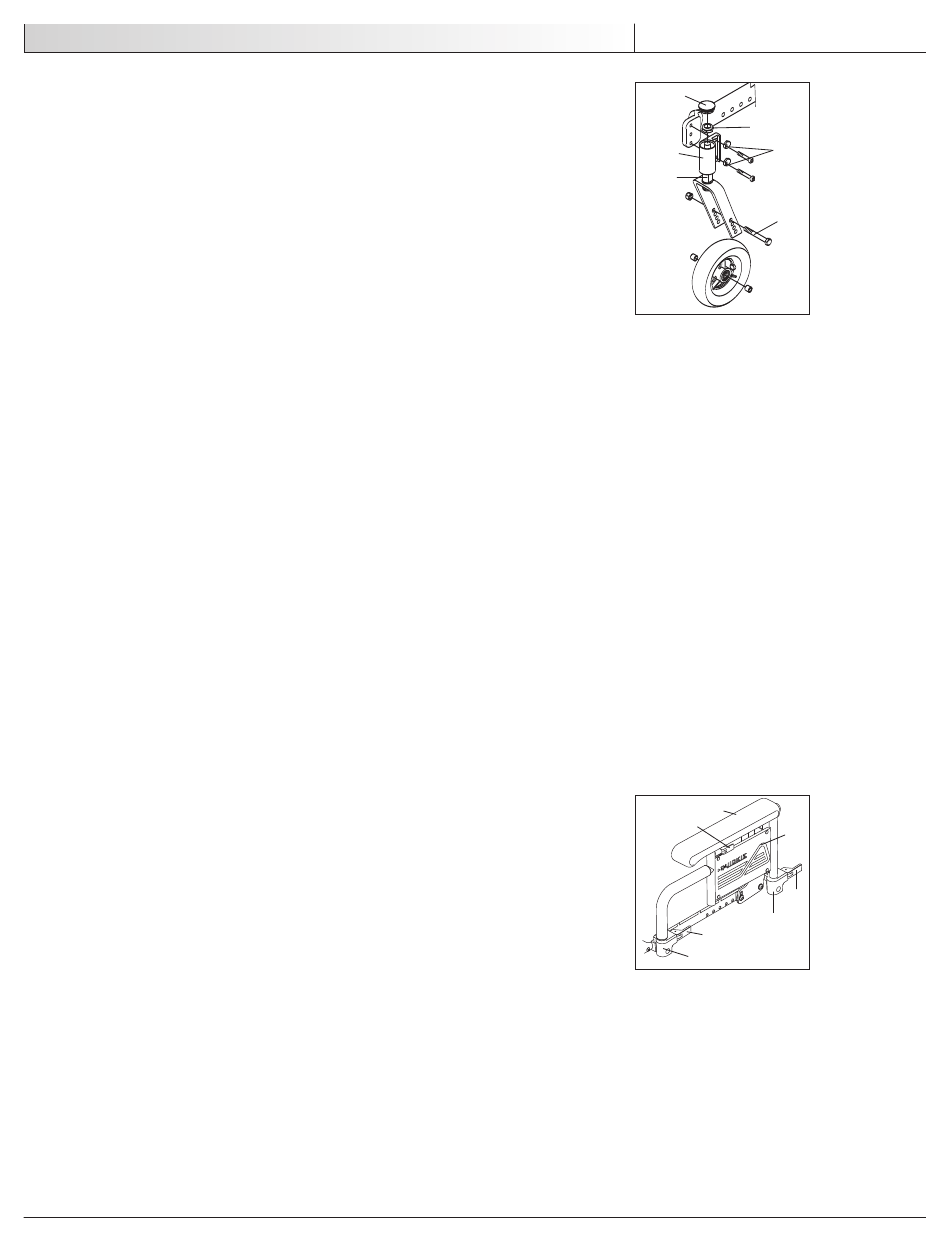

F. GRUPPI DELLE FORCELLE DELLE RUOTINE ANTERIORI
1. Installazione
a. Rimuovere il copripolvere (A) dalla sede del cuscinetto della ruotina anteriore solle-
vandolo facendo leva su entrambi i lati.
b. Il gruppo della ruotina anteriore presenta un dado (B) e una rondella (situata subito
sotto il dado). Rimuovere il dado e la rondella.
c. Inserire il perno della ruota anteriore (C) nell'apposita sede (D) e riporre la rondella
sull'asta.
d. Rimettere il dado (B) sul perno della ruota anteriore e stringerlo fino a quando non vi
è più gioco. Quindi allentarlo di circa 1/8 di giro assicurandosi che la ruota anteriore
si muova liberamente.
e. Riporre il copripolvere sulla sede del cuscino della ruota anteriore.
2. Regolazione dell'angolo delle ruotine anteriori
Per garantire prestazioni ottimali, la sede del cuscinetto della ruota anteriore deve essere
sempre ad angolo retto, cioè perpendicolare al terreno. Questa regolazione viene effettuata
con un meccanismo di bulloni di fissaggio eccentrici (sfalsati).
a. Per modificare l'angolo, sistemare la carrozzina su una superficie piatta, per esempio
un tavolo.
b. Rimuovere i dadi dei bulloni dal retro della piastra della ruota anteriore. Questa pias-
tra presenta una scanalatura nella parti superiore e inferiore per la regolazione.
c. Sistemare un grande triangolo rettangolo contro la superficie del tavolo e la superfi-
cie anteriore della sede del cuscinetto della ruota anteriore per allineare l'asse
rotazionale dell'asta della ruota anteriore perpendicolarmente al terreno.
d. Ruotare le rondelle eccentriche (E) indipendentemente fino a quando non si trovano
in posizione.
e. Quando l'allineamento è corretto, serrare i due bulloni di fermo.
f. Ripetere le operazioni descritte sopra per regolare l'angolo dell'altra ruota anteriore.
NOTA– usare un valore di serraggio pari a 100 in.-lb (11,56 Nm) quando si regola l'angolo delle ruotine
anteriori.
3. Regolazione dell'altezza
a. Allentare e rimuovere il bullone (F).
b. Regolare l'altezza dell'assale usando i fori predefiniti sulla forcella.
c. Riporre il bullone e serrarlo.
d. Ripetere le operazioni descritte sopra per regolare l'altezza dell'altro assale.
NOTA– il telaio deve essere in posizione orizzontale quando si regola l'altezza. Fare riferimento alla
matrice nel modulo di ordinazione (disponibile solo in lingua inglese) per l'impostazione corretta.
G. BRACCIOLI A DOPPIO TUBO
1. Installazione e rimozione
a. Il gruppo è fissato saldamente in posizione quando la leva di fissaggio (A) è rivolta
verso l'esterno.
b. Tirare la leva di fissaggio anteriore (A) in avanti per sbloccarla.
c. Inserire o rimuovere il bracciolo.
d. Bloccare la leva di fissaggio.
2. Regolazione dell'altezza (opzionale)
a. Sbloccare la leva di fissaggio superiore (C).
b. Regolare l'altezza del bracciolo.
c. Bloccare la leva di fissaggio.
d. Alzare o abbassare il bracciolo fino a quando non scatta in posizione.
3. Ribaltamento (opzionale)
a. Sbloccare solo la leva di fissaggio anteriore (A).
b. Ribaltare il bracciolo in modo che rimanga fissato alla sede posteriore.
c. Per staccare completamente il bracciolo, sollevare la leva di fissaggio posteriore (B).
d. Abbassare il bracciolo in posizione.
e. Bloccare la leva di fissaggio.
I t a l i a n o
A
B
D E
C
F
G
C
D
B
E
A
F
Bracciolo a doppio tubo
A. Leva di sicurezza anteriore
B. Leva di sicurezza posteriore
C. Leva di fissaggio superiore
D. Pannello del bracciolo
E. Sede posteriore
F. Sede anteriore
G. Imbottitura del bracciolo
135
931135 Rev. A
