4. Mise en service
1
Lors du réglage sur
STOP, l'instruction
d'arrêt de l'action-
neur est exécutée
conformément au
paramètre o réglé.
2
ACK_STOP est défini,
dès que l'actionneur
s'est arrêté.
3
Lors du rappel en po-
sition initiale STOP, la
position réelle ac-
tuelle est validée
comme position de
consigne.

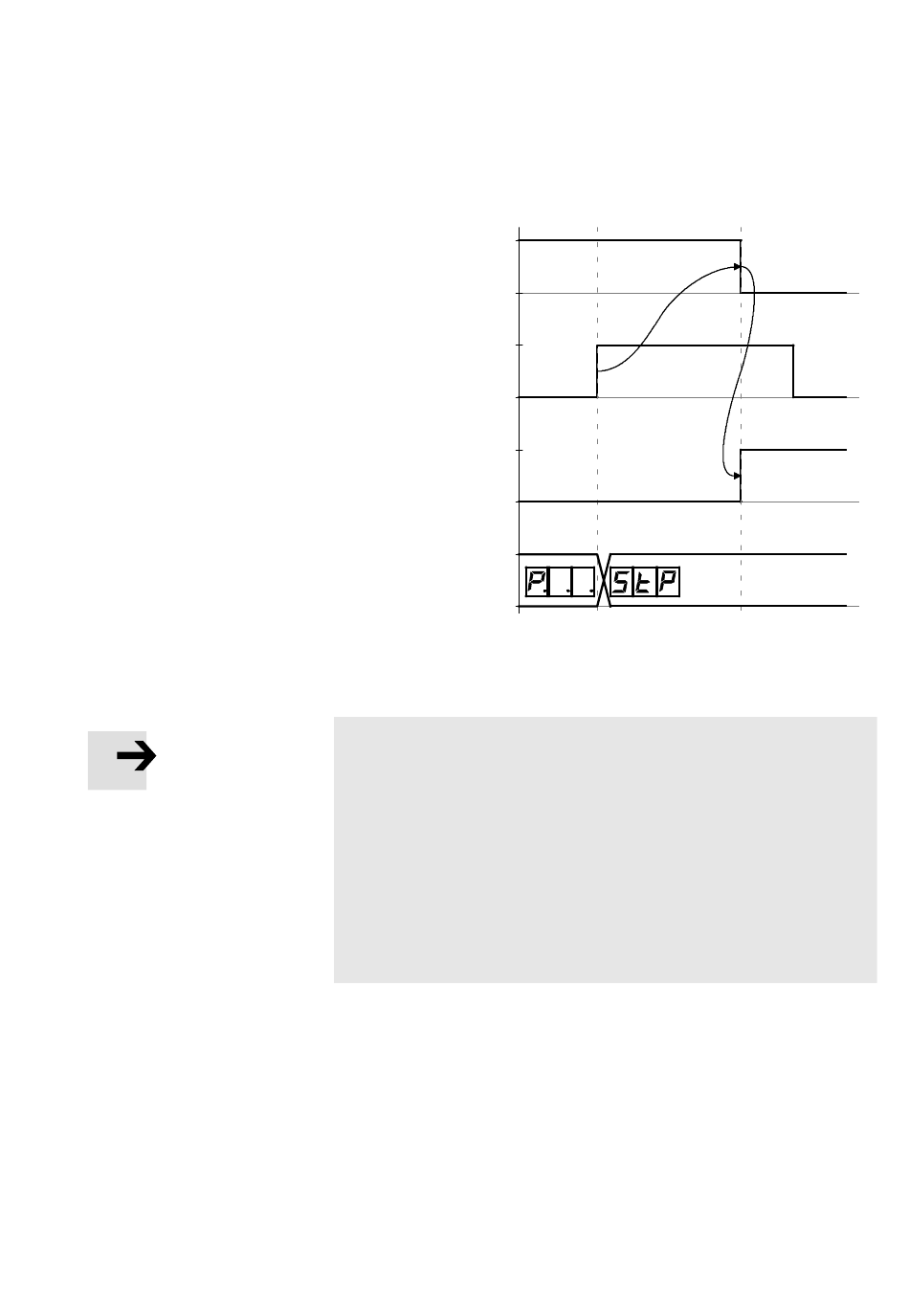

Fig. 4/5 : Arrêter le diagramme de cycles
Festo P.BE-CPX-CMPX-SYS-FR fr 1208b
oui
L'axe se déplace
non
1
Sortie STOP
(signal d'arrêt)
0
1
Entrée ACK_STOP
(signal de
0
retour-Arrêt)
1
Affichage sur écran
0
Nota
Tant que le signal d'arrêt est défini, la position de consigne
actuelle est maintenue.
Si, pendant ce laps de temps, l'actionneur est déplacé
alors que l'air comprimé est désactivé et qu'ensuite l'air
comprimé est réactivé, l'actionneur retourne dans la posi-
tion prescrite.
Lors de la désactivation du signal d'arrêt, la position ac-
tuelle est validée comme position de consigne.
1 3
2
4-17
