Contenu et mesures générales de sécurité
Module/Composant – type
CPX-CMPX-C-1-H1 Régulateur de fin de course CMPX avec affichage de 7 seg-
VPWP-...
CASM-S-D2-R3
CASM-S-D3-R7
DGCI
DDLI
DGP(L)-... avec
MLO-POT-...-TLF
DNCI
DDPC
DNC avec
MLO-POT-...-LWG
DNCM
DSMI
1)
La prise en charge d'autres actionneurs est en préparation.
À partir de la rév. 6 : Utilisation possible du DGPI(L) et du MME-MTS-...-TLF-AIF (numérique, absolu).

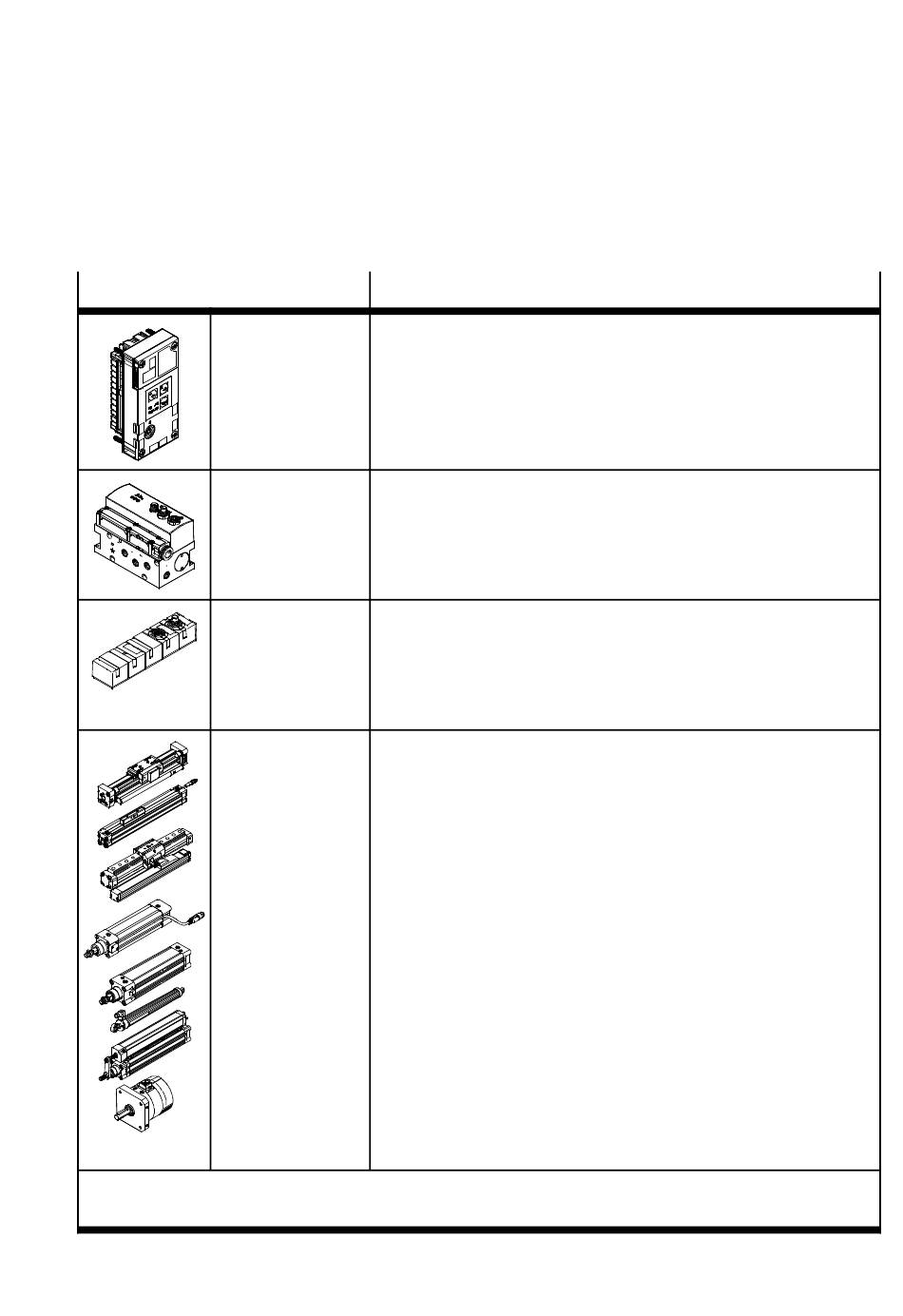

Tab. 0/2 : Tableau récapitulatif des modules et composants du système Soft Stop
Festo P.BE-CPX-CMPX-SYS-FR fr 1208b
Ce manuel contient des informations sur les modules et
composants suivants du système Soft Stop :
Description
ments et console ainsi qu'un raccord d'interface de contrôle au
VPWP.
Le CMPX est un module CPX (module technologique) dans un
terminal CPX.
Distributeur proportionnel VPWP avec raccords d'interface de
contrôle au CMPX et au système de mesure ou à l'interface de
capteur.
Le système de mesure de déplacement ou l'interface de cap-
teur sont raccordés au VPWP.
Interfaces de capteur avec raccord d'interface de contrôle au
VPWP, pour le raccordement de systèmes de mesure de dépla-
cement spéciaux à l'axe :
– systèmes de mesure analogiques, absolus (potentiomètre)
– systèmes de mesure numériques, à pas de progression
Actionneurs autorisés avec un système de mesure de déplace-
1)
ment :
– Actionneur linéaire avec système de mesure de déplacement
incorporé ou intégré (numérique, absolu)
– Actionneur linéaire avec système de mesure de déplacement
externe (analogique, absolu – potentiomètre)
– Vérin normalisé avec système de mesure de déplacement
intégré (numérique, à pas de progression)
– Vérin normalisé avec système de mesure de déplacement
externe (analogique, absolu – potentiomètre)
– Vérin normalisé avec système de mesure de déplacement
externe (analogique, absolu – potentiomètre)
– Vérin oscillant avec système de mesure de déplacement
intégré (analogique, absolu – potentiomètre)
