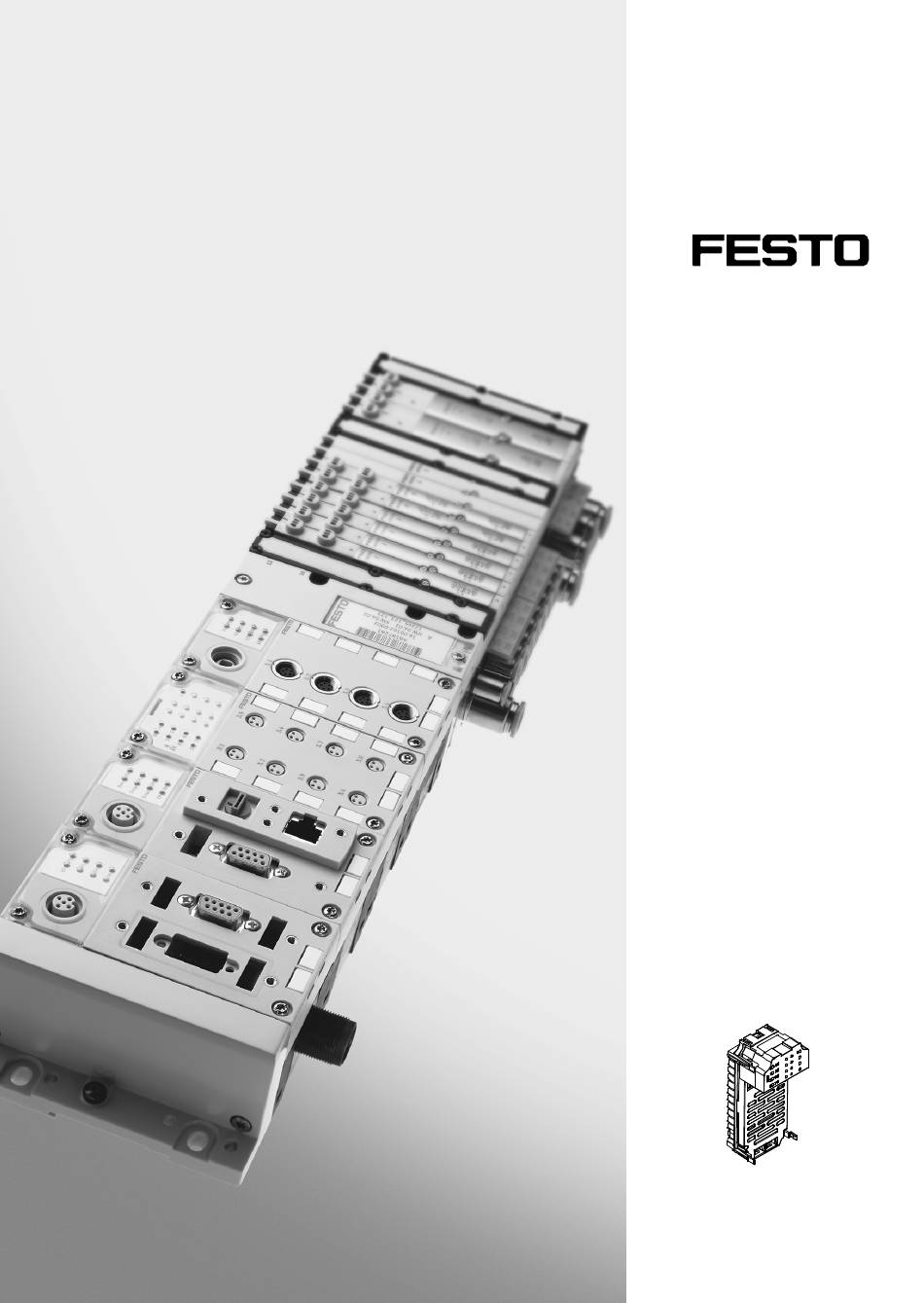

- Page 1 CPX-Terminal Description sommaire Modules d’E/S analogiques CPX CPX-2AE… CPX-4AE… CPX-2AA… – Français 8080173 2017-11e [8080177]...
- Page 2 Traduction de la notice originale Documentations relatives au produit Pour toutes les documentations Produits disponibles è www.festo.com/pk Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne Internet: http://www.festo.com E-Mail: service_international@festo.com Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse.
- Page 3 électrostatiques. Il ne faut donc pas toucher ces composants. Respectez les consignes concernant la manipulation des composants sensi bles aux charges électrostatiques. Nota Mettez le terminal CPX en service uniquement lorsque le montage et le raccordement sont complètement ter minés. Festo CPX-AX 2017-11e Français...
- Page 4 Connexion électrique DEL du module E/S Vis, couple de serrage 0,9 ... 1,1 Nm exemple de représentation Signification – LED d’erreur de module (rouge) (affichage de l’ensemble des défauts) – LED d’erreur de canal Festo CPX-AX 2017-11e Français...
- Page 5 – -AB-8-M8-4POL – – – – -AB-8-KL-4POL • • • • -AB-1-SUB-BU-25POL • • • • -AB-4-HARX2-4POL – – – – -AB-4-M12-8POL – – – – Peuvent être combinés • – Ne peuvent pas être combinés Festo CPX-AX 2017-11e Français...
- Page 6 : – pour les modules d’interconnexion en plastique les vis auto-taraudeuses – pour les modules d’interconnexion en métal les vis avec un filetage métrique Festo CPX-AX 2017-11e Français...
- Page 7 DIL 1 Le module 4AE-U-I ne possède pas d’interrupteur DIL. Effectuer à cet endroit l’ensemble des réglages à l’aide du paramétrage. Des informations à ce sujet figurent dans la description des modules d’E/S analogiques CPX (P.BE-CPX-AX-…). Festo CPX-AX 2017-11e Français...
- Page 8 Recommandation : Raccordez le blindage des deux côtés à la terre fonctionnelle avec une liaison équipotentielle suffi sante. Si le blindage est raccordé unilatéralement à la terre fonctionnelle, il doit être raccordé du « côté du récepteur des signaux ». Festo CPX-AX 2017-11e Français...
- Page 9 0 ... 20 mA / 4 ... 20 mA – Résolution (conversion A/N) 12 bits (interne), par paliers de 15 bits + signe – Temps de cycle du module 2AE-U-I : ≤ 4 ms/4AE-I : ≤ 10 ms Festo CPX-AX 2017-11e Français...
- Page 10 – Résistance de la tension Max. 30 V inverse – Isolation galvanique – entre le canal et 24 V Oui (suppression de la séparation de potentiel en cas d’utilisation de l’ali mentation interne des capteurs) – entre les canaux Festo CPX-AX 2017-11e Français...
- Page 11 ≤ 100 Ω (type 70 Ω) – Différence de potentiel admissible – entre les canaux d’entrée 1 V CA 0 V CA – entre les entrées et la terre 30 V CC 30 V CC fonctionnelle Festo CPX-AX 2017-11e Français...
- Page 12 – Résistance de la tension Max. 30 V inverse – Isolation galvanique – entre le canal et 24 V Oui (suppression de la séparation de potentiel en cas d’utilisation de l’alimentation interne des cap teurs) – entre les canaux Festo CPX-AX 2017-11e Français...
- Page 13 20 mA – – tension à vide – 18 V – Différences de potentiel admissibles – entre les canaux de sortie 0 V CA – entre les sorties AGND et la 30 V CC terre fonctionnelle Festo CPX-AX 2017-11e Français...
- Page 14 – Résistance de la tension Max. 30 V inverse – Isolation galvanique – entre le canal et 24 V Oui (suppression de la séparation de potentiel en cas d’utilisation de l’ali mentation interne des actionneurs) – entre les canaux Festo CPX-AX 2017-11e Français...
- Page 15 Avec connecteur à pousser raccordé ou obturé par un bouchon de protection ISK-M12 Avec obturateur AK-8KL et kit de raccords VG-K-M9 : IP 65/IP 67 Avec fiche SD-SUB-D-ST25 : IP 65 Festo CPX-AX 2017-11e Français...
- Page 16 Festo CPX-AX 2017-11e Français...
