4. Mise en service

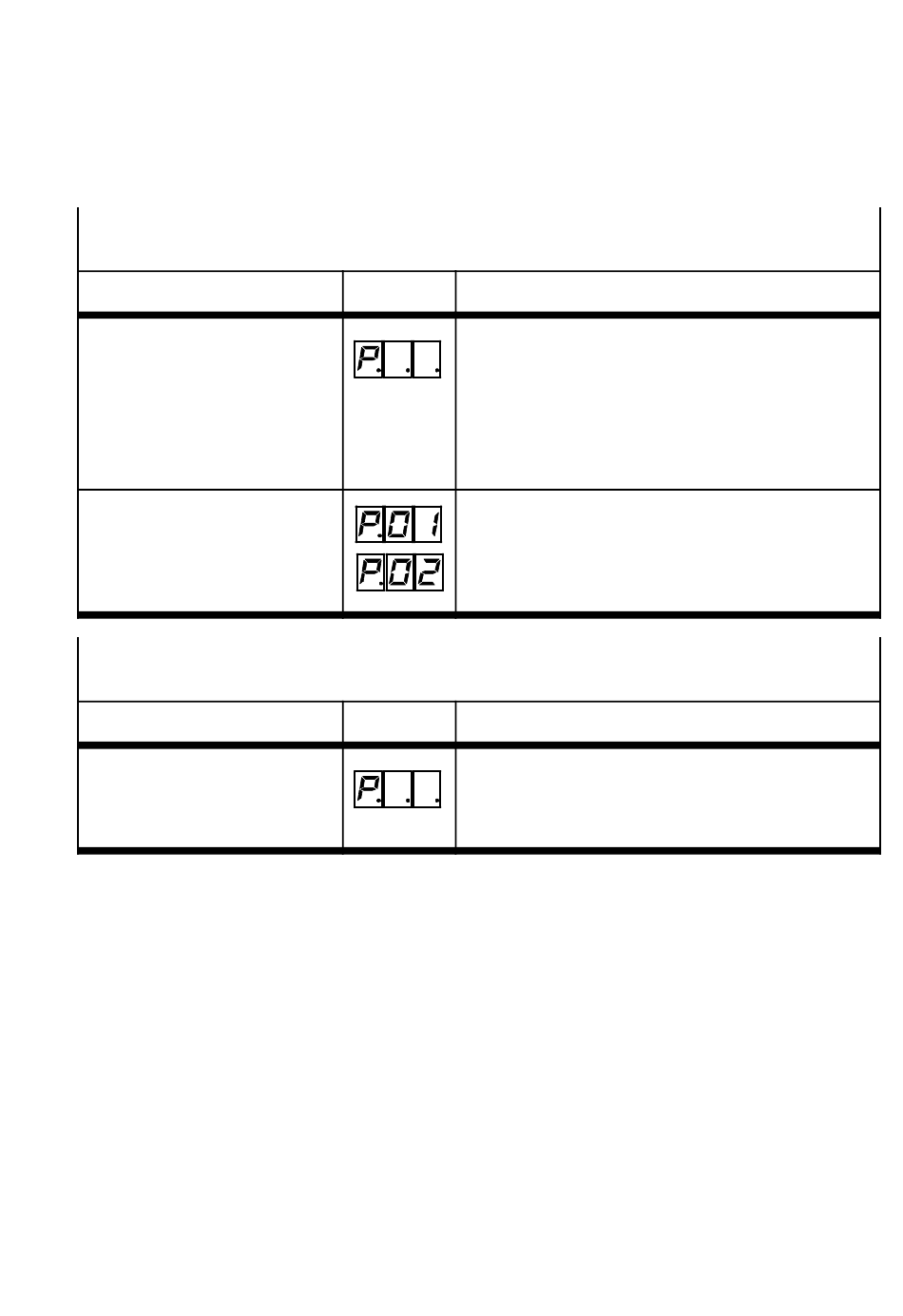

Comportement au démarrage en cas d'utilisation d'un système de mesure
de déplacement absolu
Position de la masse déplacée
en dehors des positions Pos...
en fin de course, Pos 1 ou Pos 2
Comportement au démarrage en cas d'utilisation d'un système de mesure
de déplacement incrémentiel
Position de la masse déplacée
inconnu ; passe de référence
nécessaire
Festo P.BE-CPX-CMPX-SYS-FR fr 1208b
Affichage Etat
Le détendeur est activé, la position actuelle devient
la position de consigne } réglage d'immobilisation
dépendant de la position. Une surveillance des
erreurs E.13, E.50 et E.56 est effectuée.
L'actionneur est dans la position actuelle, réglé et le
CMPX attend la première instruction de déplace-
ment.
Un déplacement vers la fin de course correspon-
dante est généré et la charge est ainsi plaquée
contre la butée fixe. L'entrée correspondante
(MC_POS1 ou MC_POS2) délivre signal 1, l'action-
neur est dans la position correspondante, réglé.
Affichage Etat
La charge n'est pas régulée dans sa position
actuelle (P...). Le CMPX attend le démarrage de la
course de référence, conformément à Pos 1 ou
Pos 2.
