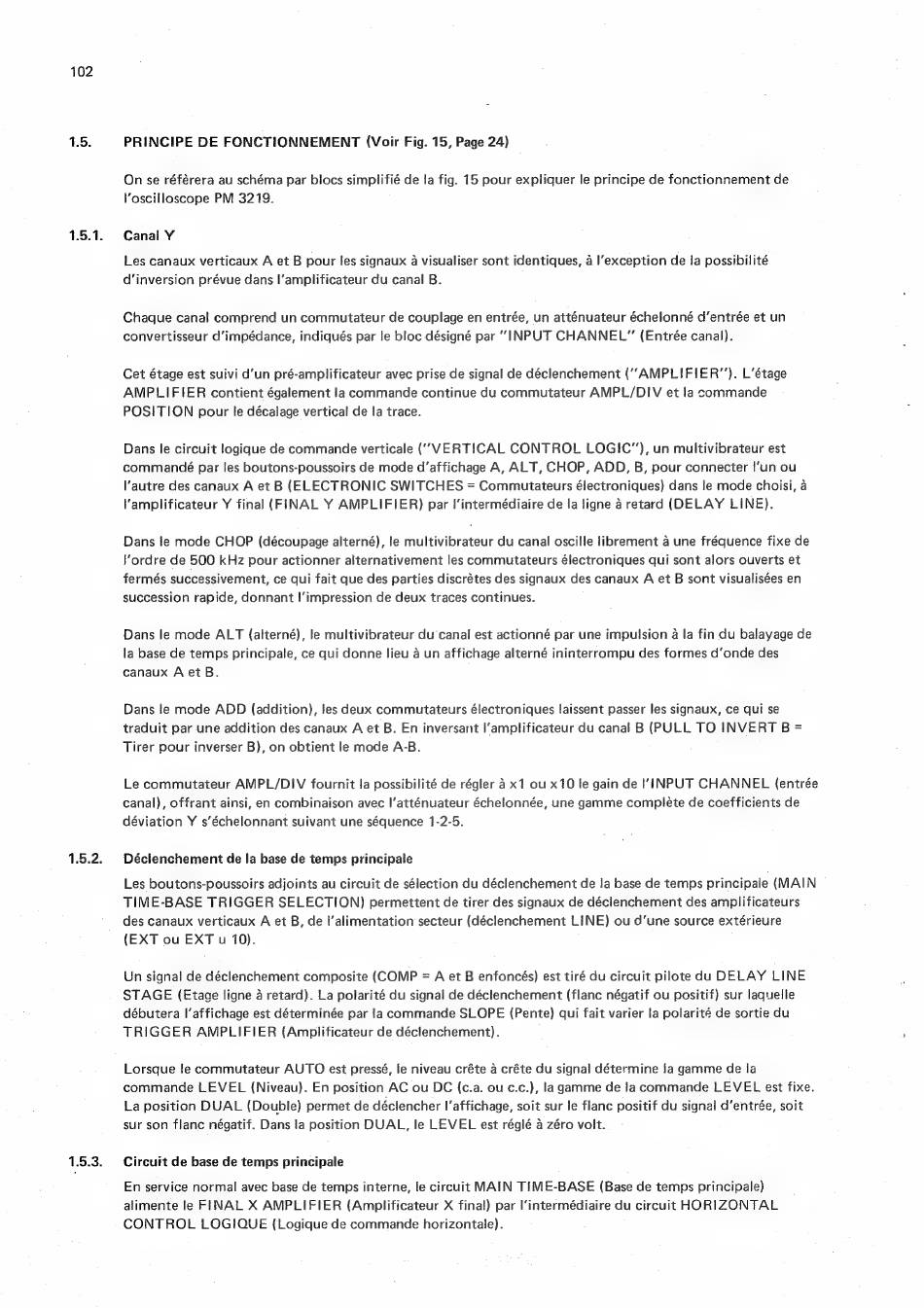

102
1.5.
1.5.1.
1.5.2.
1.5.3.
PRINCIPE DE FONCTIONNEMENT
(Voir Fig. 15, Page 24)
On se référera au schéma par blocs simplifié de fa fig. 15 pour expliquer le principe de fonctionnement de
oscilloscope PM 3219.
Canal Y
Les canaux verticaux A et B pour les signaux a visualiser sont identiques, a l'exception de la possibilité
d'inversion prévue dans |'amplificateur du canal B.
Chaque canal comprend un commutateur de couplage en entrée, un atténuateur échelonné d'entrée et un
convertisseur d'impédance, indiqués par le bloc désigné par INPUT CHANNEL"
(Entrée canal).
Cet étage est suivi d'un pré-amplificateur avec prise de signal de déclenchement (7 AMPLIFIER").
L'étage
AMPLIFIER
contient également la commande continue du commutateur AMPL/DIV et la commande
POSITION
pour te décalage vertical de la trace.
Dans le circuit logique de commande verticale ("VERTICAL CONTROL
LOGIC"), un multivibrateur est
commandé par les boutons-poussoirs de mode d'affichage A, ALT, CHOP, ADD, B, pour connecter Il'un ou
l'autre des canaux A et B (ELECTRONIC SWITCHES = Commutateurs électroniques) dans le mode choisi, a
l'amplificateur Y final (FINAL Y AMPLIFIER) par I'intermédiaire de la ligne a retard (DELAY LINE).
Dans fe mode CHOP (découpage alterné), le multivibrateur du canal oscille librement a une fréquence fixe de
'ordre de 500 kHz pour actionner alternativement les commutateurs électroniques qui sont alors ouverts et
fermés successivement, ce qui fait que des parties discrétes des signaux des canaux A et B sont visualisées en
succession rapide, donnant |'impression de deux traces continues.
Dans le mode ALT ({alterné), le multivibrateur du canal est actionné par une impulsion a la fin du balayage de
la base de temps principale, ce qui donne lieu a un affichage alterné ininterrompu des formes d'onde des
canaux A et B.
Dans le mode ADD (addition), les deux commutateurs électroniques laissent passer les signaux, ce qui se
traduit par une addition des canaux A et B. En inversant l'amplificateur du canal
B (PULL TO INVERT B =
Tirer pour inverser B), on obtient le mode A-B.
Le commutateur AMPL/DIV fournit la possibilité de régler a x1 ou x10 le gain de l' INPUT CHANNEL
(entrée
canal), offrant ainsi, en combinaison avec l'atténuateur échelonnée, une gamme complete de coefficients de
déviation Y s'échelonnant suivant une séquence 1-2-5.
Déclenchement de la base de temps principale
Les boutons-poussoirs adjoints au circuit de sélection du déclenchement de la base de temps principale (MAIN
TIME-BASE TRIGGER
SELECTION)
permettent de tirer des signaux de déclenchement des amplificateurs
des canaux verticaux A et B, de l'alimentation secteur (déclenchement LINE) ou d'une source extérieure
(EXT ou EXT u 10).
Un signal de déclenchement composite (COMP = A et B enfoncés) est tiré du circuit pilote du DELAY
LINE
STAGE
(Etage ligne a retard). La polarité du signal de déclenchement (flanc négatif ou positif) sur laquelle
débutera l'affichage est déterminée par la commande SLOPE (Pente) qui fait varier la polarité de sortie du
TRIGGER
AMPLIFIER
(Amplificateur de déclenchement).
Lorsque le commutateur AUTO est pressé, le niveau créte a créte du signal détermine ja gamme de la
commande LEVEL (Niveau). En position AC ou DC ({c.a. ou c.c.), la gamme de la commande LEVEL est fixe.
La position DUAL (Double) permet de déclencher l'affichage, soit sur le flanc positif du signal d'entrée, soit
sur son flanc négatif. Dans la position DUAL, le LEVEL est réglé a zéro volt.
Circuit de base de temps principale
En service normal avec base de temps interne, le circuit MAIN TIME-BASE
(Base de temps principale)
alimente le FINAL X AMPLIFIER
(Amplificateur X fina!) par l'intermédiaire du circuit HORIZONTAL
CONTROL
LOGIQUE
(Logique de commande horizontale).
