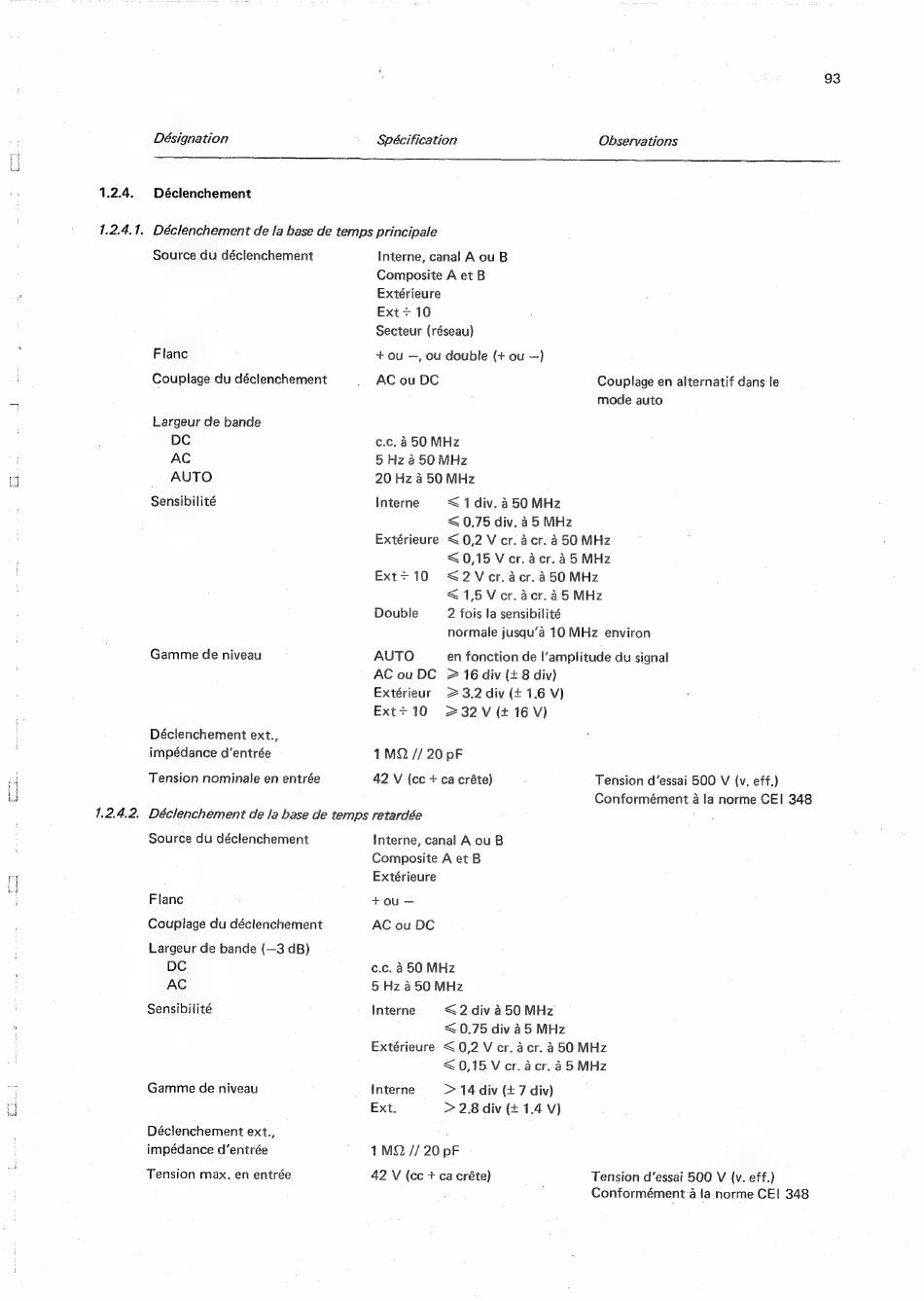

Philips PM3219/01 Notice D'emploi page 90

[ames
hd
bad
1.2.4.
1.2.4.1.
1.2.4.2.
Désignation
93
Spécification Observations
Déclenchement
Déclenchement de la base de temps
Source du déclenchement
Flane
Couplage du déclenchement
Largeur de bande
DC
AC
AUTO
Sensibilité
Gamme de niveau
Déclenchement ext.,
impédance d'entrée
Tension nominale en entrée
Déclenchement de la base de temps
Source du déclenchement
Flanc
Couplage du déclenchement
Largeur de bande (—3 dB)
DC
AC
Sensibilité
Gamme de niveau
Déclenchement ext.,
impédance d'entrée
Tension max. en entrée
principale
Interne, canal A ou B
Composite A et B
Extérieure
Ext +10
Secteur (réseau)
+ ou —, ou double (+ ou —)
AC ou DC Couplage en alternatif dans le
mode auto
c.c. a 50 MHz
5 Hz a 50 MHz
20 Hz a 50 MHz
<1 div. 450 MHz
< 0.75 div. a5 MHz
Extérieure <0,2 V cr. acr. 850 MHz
<0,15 Vcr. acr. a5 MHz
<2 Vcr. acr. 450 MHz
<1,5 Vcr. acr.a5 MHz
Interne
Ext+ 10
Double 2 fois la sensibilité
normale jusqu'a 10 MHz environ
AUTO en fonction de !'amplitude du signal
AC ou DC 2 16 div (+8 div)
Extérieur 2 3.2 div (+ 1.6 V)
Ext+10 232 V (+16 V)
1 MQ // 20 pF
42 V (cc + ca créte) Tension d'essai 500 V (v. eff.)
Conformément a la norme CEI 348
retardée
Interne, canal A ou B
Composite A et B
Extérieure
+ou —
AC ou DC
c.c. 4 50 MHz
5 Hz 450 MHz
<2 div 450 MHz
< 0.75 div 45 MHz
Extérieure <0,2 Vcr. acr. 450 MHz
<0,15.V cr. acr.a5 MHz
Interne
Interne > 14 div (+ 7 div)
Ext. >28 div (+ 1.4 V)
1 MQ. // 20 pF
Tension d'essai 500 V (v. eff.)
Conformément ala norme CE! 348
42 V (cc + ca créte)
