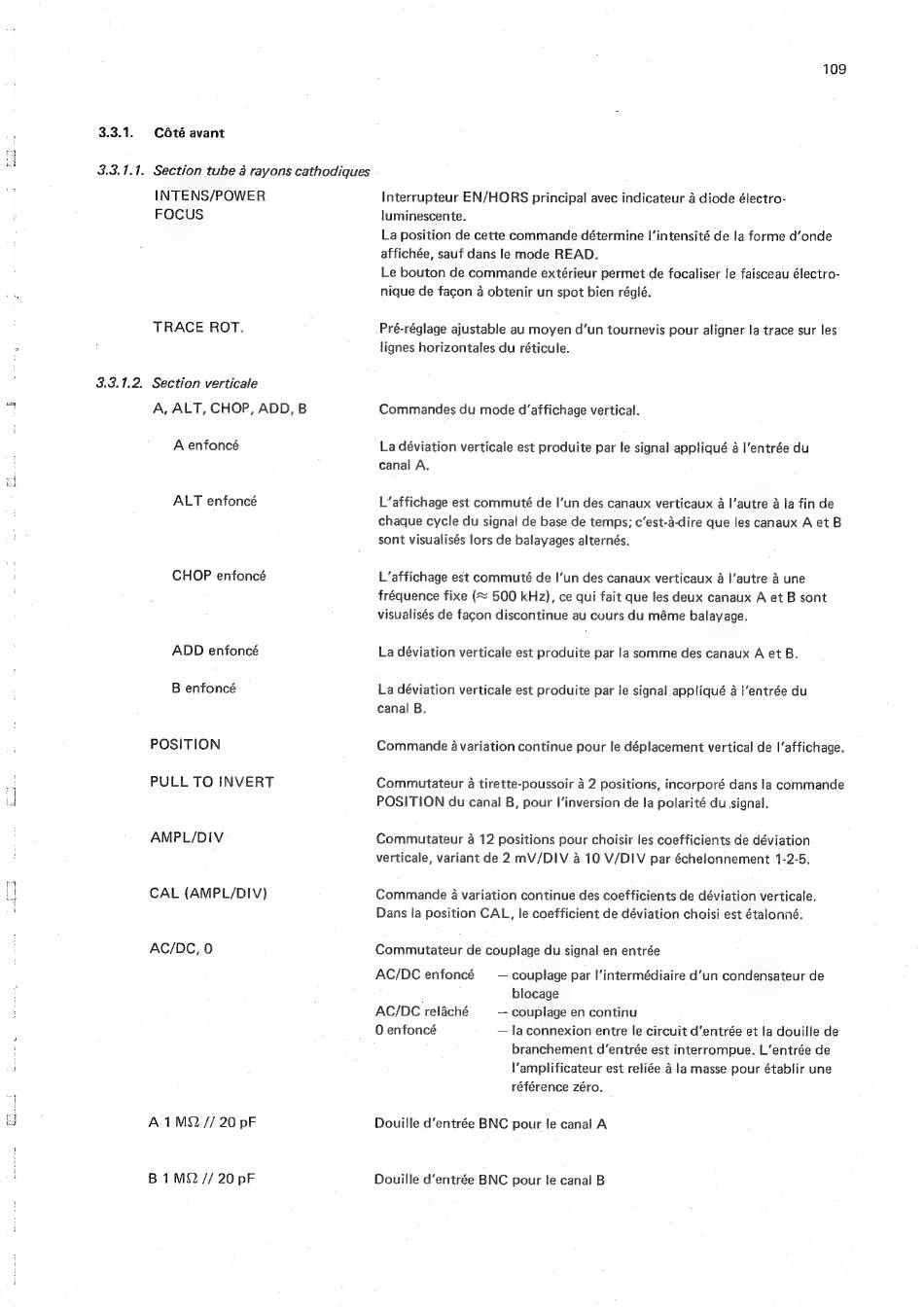

3.3.1.
3.3.7.1.
33.1.2.
Cété avant
Section tube 4 rayons cathodiques
INTENS/POWER
FOCUS
TRACE ROT.
Section verticale
A, ALT, CHOP, ADD, B
A enfoncé
ALT enfoncé
CHOP enfoncé
ADD enfoncé
B enfoncé
POSITION
PULL TO INVERT
AMPL/DIV
CAL (AMPL/DIV)
AC/DC, 0
A 1 MQ // 20 pF
B 1 MQ // 20 pF
109
Interrupteur EN/HORS principal avec indicateur a diode électro-
luminescente.
La position de cette commande détermine |'intensité de la forme d'onde
affichée, sauf dans le mode READ.
Le bouton de commande extérieur permet de focaliser le faisceau électro-
nique de facon a obtenir un spot bien réglé.
Pré-réglage ajustable au moyen d'un tournevis pour aligner la trace sur les
lignes horizontales du réticule.
Commandes du mode d'affichage vertical.
La déviation verticale est produite par le signal appliqué a l'entrée du
canal A.
L'affichage est commuté de I'un des canaux verticaux a l'autre a la fin de
chaque cycle du signal de base de temps; c'est-a-dire que les canaux A et B
sont visualisés lors de balayages alternés.
L'affichage est commuté de I'un des canaux verticaux a l'autre 4 une
fréquence fixe (~ 500 kHz), ce qui fait que les deux canaux A et B sont
visualisés de facon discontinue au cours du méme balayage.
La déviation verticale est produite par la somme des canaux A et B.
La déviation verticale est produite par le signal appliqué a !'entrée du
canal B.
Commande a variation continue pour le déplacement vertical de I'affichage.
Commutateur 4 tirette-poussoir 4 2 positions, incorporé dans la commande
POSITION du canal B, pour I'inversion de la polarité du signal.
Commutateur a 12 positions pour choisir les coefficients de déviation
verticale, variant de 2 mV/DIV a 10 V/DIV par échelonnement 1-2-5.
Commande a variation continue des coefficients de déviation verticale.
Dans la position CAL, le coefficient de déviation choisi est étalonné.
Commutateur de couplage du signal en entrée
AC/DC enfoncé
— couplage par |'intermédiaire d'un condensateur de
blocage
AC/DC relaché
— couplage en continu
0 enfoncé
— la connexion entre le circuit d'entrée et la douille de
branchement d'entrée est interrompue. L'entrée de
''amplificateur est reliée a la masse pour établir une
référence zéro.
Douille d'entrée BNC pour fe canal A
Douille d'entrée BNC pour le canal B
