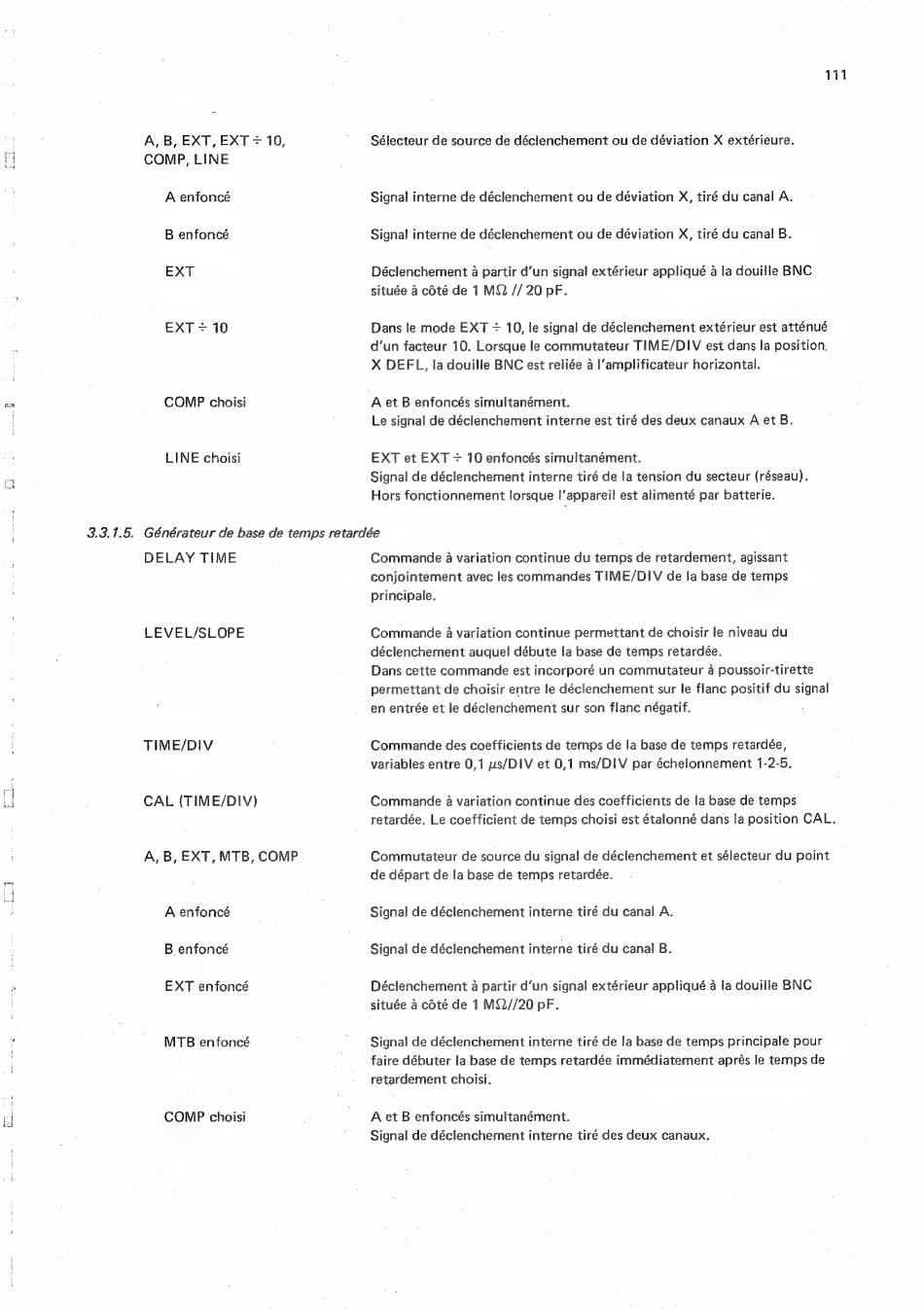

A, B, EXT, EXT = 10,
COMP, LINE
A enfoncé
B enfoncé
EXT
EXT + 10
es
COMP choisi
LINE choisi
111
Sélecteur de source de déclenchement ou de déviation X extérieure.
Signal interne de déclenchement ou de déviation X, tiré du canal A.
Signal interne de déclenchement ou de déviation X, tiré du canal B.
Déclenchement a partir d'un signal extérieur appliqué a la douille BNC
située a cOté de 1 MQ. // 20 pF.
Dans le mode EXT ~+ 10, le signal de déclenchement extérieur est atténué
d'un facteur 10. Lorsque le commutateur TIME/DIV est dans la position.
X DEFL, la douille BNC est reliée a l'amplificateur horizontal.
A et B enfoncés simultanément.
Le signal de déclenchement interne est tiré des deux canaux A et B.
EXT et EXT + 10 enfoncés simultanément.
Signal de déclenchement interne tiré de la tension du secteur (réseau).
Hors fonctionnement lorsque l'appareil est alimenté par batterie.
3.3.1.5.
Générateur de base de temps retardée
DELAY TIME
LEVEL/SLOPE
TIME/DIV
lu
CAL (TIME/DIV)
A, B, EXT, MTB, COMP
A enfoncé
B enfoncé
>
EXT enfoncé
:
MTB enfoncé
COMP choisi
ere
1
[ee
Commande a variation continue du temps de retardement, agissant
conjointement avec les commandes TIME/DIV de !a base de temps
principale.
Commande a variation continue permettant de choisir le niveau du
déclenchement auquel débute la base de temps retardée.
Dans cette commande est incorporé un commutateur a4 poussoir-tirette
permettant de choisir entre le déclenchement sur le flanc positif du signal
en entrée et le déclenchement sur son flanc négatif.
Commande des coefficients de temps de la base de temps retardée,
variables entre 0,1 us/DIV et 0,1 ms/DIV par échelonnement 1-2-5.
Commande a variation continue des coefficients de la base de temps
retardée. Le coefficient de temps choisi est étalonné dans la position CAL.
Commutateur de source du signal de déclenchement et sélecteur du point
de départ de la base de temps retardée.
Signal de déclenchement interne tiré du canal A.
Signal de déclenchement interne tiré du canal B.
Déclenchement a partir d'un signal extérieur appliqué a la douille BNC
située a coté de 1 MQ.//20 pF.
Signal de déclenchement interne tiré de la base de temps principale pour
faire débuter la base de temps retardée immédiatement aprés le temps de
retardement choisi.
A et B enfoncés simultanément.
Signal de déclenchement interne tiré des deux canaux.
