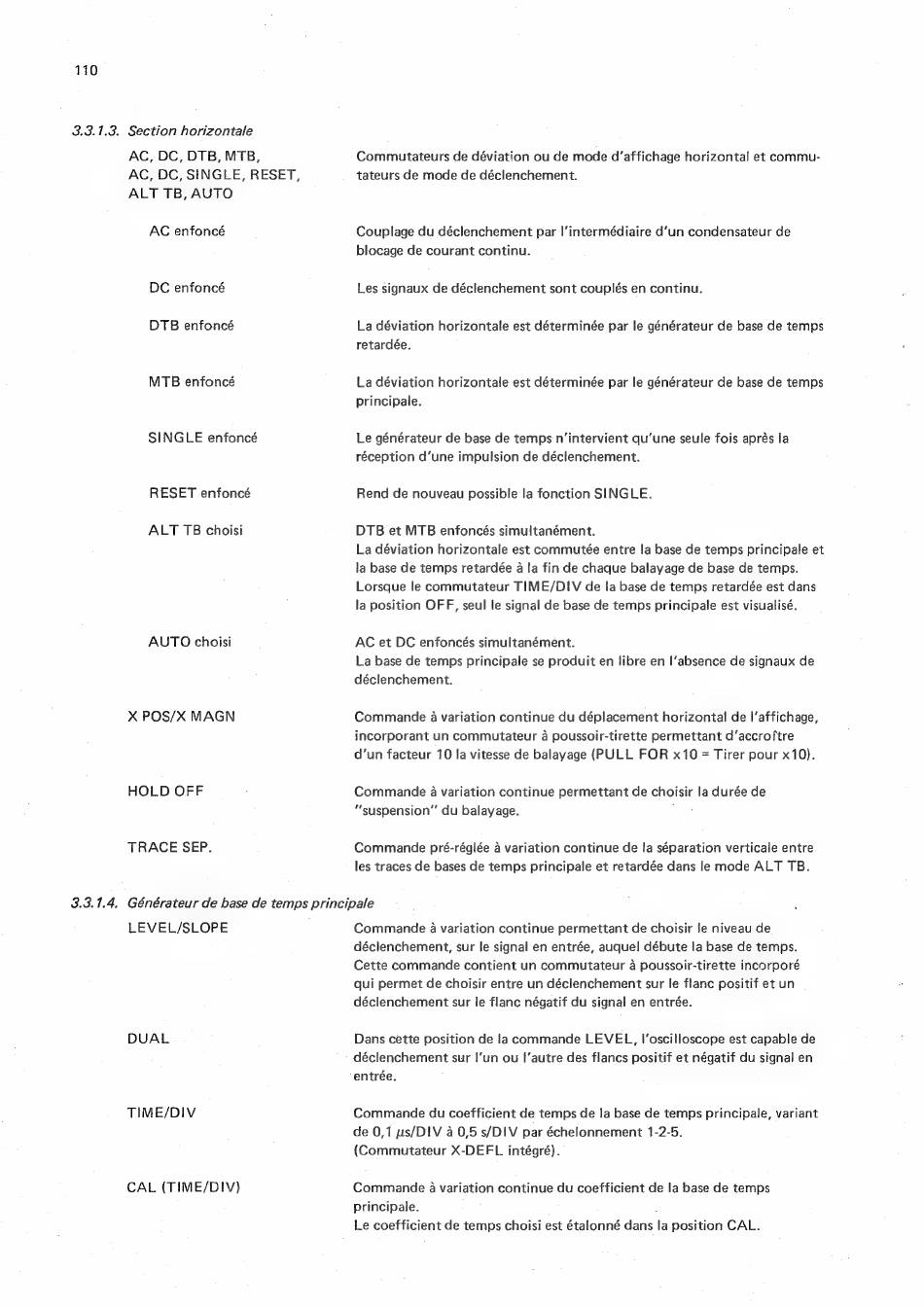

110
3.3.7.3.
3.3.7.4,
Section horizontale
AC, DC, DTB, MTB,
AC, DC, SINGLE, RESET,
ALT TB, AUTO
AC enfoncé
DC enfoncé
DTB enfoncé
MTB enfoncé
SINGLE enfoncé
RESET enfoncé
ALT TB choisi
AUTO choisi
X POS/X MAGN
HOLD OFF
TRACE SEP.
Commutateurs de déviation ou de mode d'affichage horizontal et commu-
tateurs de mode de déclenchement.
Couplage du déclenchement par |'intermédiaire d'un condensateur de
blocage de courant continu.
Les signaux de déclenchement sont couplés en continu.
La déviation horizontale est déterminée par le générateur de base de temps
retardée.
La déviation horizontale est déterminée par le générateur de base de temps
principale.
Le générateur de base de temps n'intervient qu'une seule fois aprés la
réception d'une impulsion de déclenchement.
Rend de nouveau possible la fonction SINGLE.
DTB et MTB enfoncés simultanément.
La déviation horizontale est commutée entre la base de temps principale et
la base de temps retardée a la fin de chaque balayage de base de temps.
Lorsque le commutateur TIME/DIV de la base de temps retardée est dans
la position OFF, seul le signal de base de temps principale est visualisé.
AC et DC enfoncés simultanément.
La base de temps principale se produit en Jibre en l'absence de signaux de
déclenchement.
Commande 4 variation continue du déplacement horizontal de l'affichage,
incorporant un commutateur a poussoir-tirette permettant d'accro/ftre
d'un facteur 10 la vitesse de balayage (PULL FOR x10 = Tirer pour x10).
Cornmande a variation continue permettant de choisir la durée de
"suspension" du balayage.
os
Commande pré-réglée a variation continue de la séparation verticale entre
les traces de bases de temps principale et retardée dans le mode ALT TB.
Générateur de base de temps principale
LEVEL/SLOPE
DUAL
TIME/DIV
CAL (TIME/DIV)
Commande a variation continue permettant de choisir fe niveau de
déclenchement, sur le signal en entrée, auquel débute la base de temps.
Cette commande contient un commutateur a poussoir-tirette incorporé
qui permet de choisir entre un déclenchement sur le flanc positif et un
déclenchement sur le flanc négatif du signal en entrée.
Dans cette position de la commande
LEVEL, l'oscilloscope est capable de
déclenchement sur I'un ou I'autre des flancs positif et négatif du signal en
entrée.
Commande du coefficient de temps de la base de temps principale, variant
de 0,1 us/DIV 40,5 s/DIV par échelonnement 1-2-5.
(Commutateur X-DEFL intégré).
Commande a variation continue du coefficient de la base de temps
principale.
;
Le coefficient de temps choisi est étalonné dans la position CAL.
