1.4.
1.4.1.
97

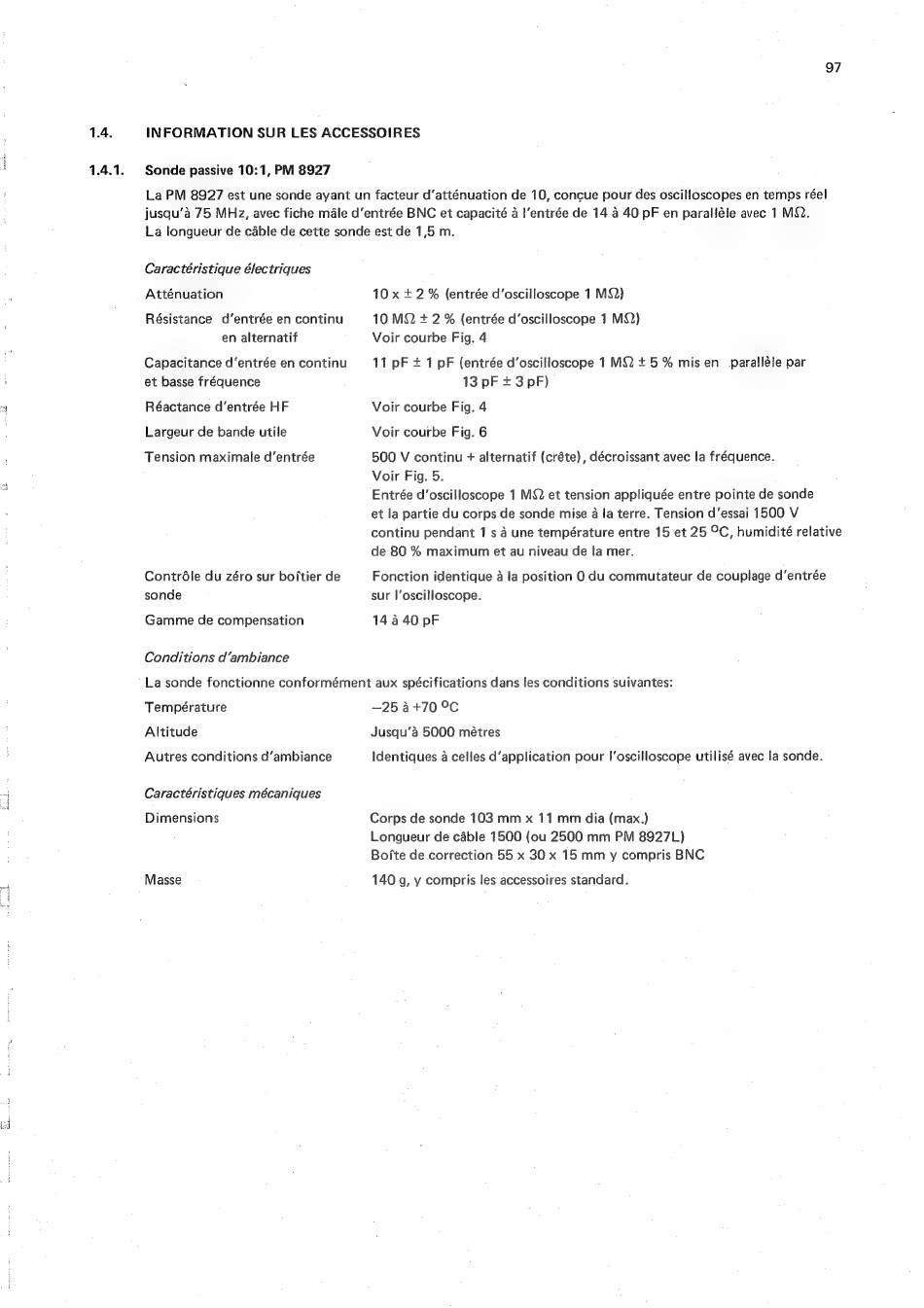

INFORMATION SUR LES ACCESSOIRES
Sonde passive 10:1, PM 8927
La PM 8927 est une sonde ayant un facteur d'atténuation de 10, concue pour des oscilloscopes en temps réel
jusqu'a 75 MHz, avec fiche male d'entrée BNC et capacité a |'entrée de 14 4 40 pF en paralléle avec 1 MQ.
La longueur de cable de cette sonde est de 1,5 m.
Caractéristique électriques
Atténuation
Résistance
d'entrée en continu
en alternatif
Capacitance d'entrée en continu
et basse fréquence
Réactance d'entrée HF
Largeur de bande utile
Tension maximale d'entrée
Contrdéle du zéro sur boftier de
sonde
Gamme de compensation
Conditions d'ambiance
10x +2 % (entrée d'oscilloscope
1 MQ)
10 MQ + 2 % (entrée d'oscilloscope
1 MQ)
Voir courbe Fig. 4
11 pF + 1 pF (entrée d'oscilloscope
1 MQ. + 5 % mis en
paralléle par
13 pF + 3 pF)
Voir courbe Fig. 4
Voir courbe Fig. 6
500 V continu + alternatif (créte), décroissant avec la fréquence.
Voir Fig. 5.
Entrée d'oscilloscope
1 MQ. et tension appliquée entre pointe de sonde
et la partie du corps de sonde mise 4a la terre. Tension d'essai 1500 V
continu pendant 1s 4 une température entre 15 et 25 °C, humidité relative
de 80 % maximum et au niveau de la mer.
Fonction identique a la position
0 du commutateur de couplage d'entrée
sur l'oscilloscope.
14 a 40 pF
La sonde fonctionne conformément aux spécifications dans les conditions suivantes:
Température
Altitude
Autres conditions d'ambiance
Caractéristiques mécaniques
Dimensions
Masse
—25 4+70 °C
Jusqu'a 5000 métres
Identiques a celles d'application pour l'oscilloscope utilisé avec la sonde.
Corps de sonde 103 mm x 11 mm dia (max.)
Longueur de cable 1500 (ou 2500 mm PM 8927L)
Bo/fte de correction 55 x 30 x 15 mm y compris BNC
140 g, y compris les accessoires standard.
