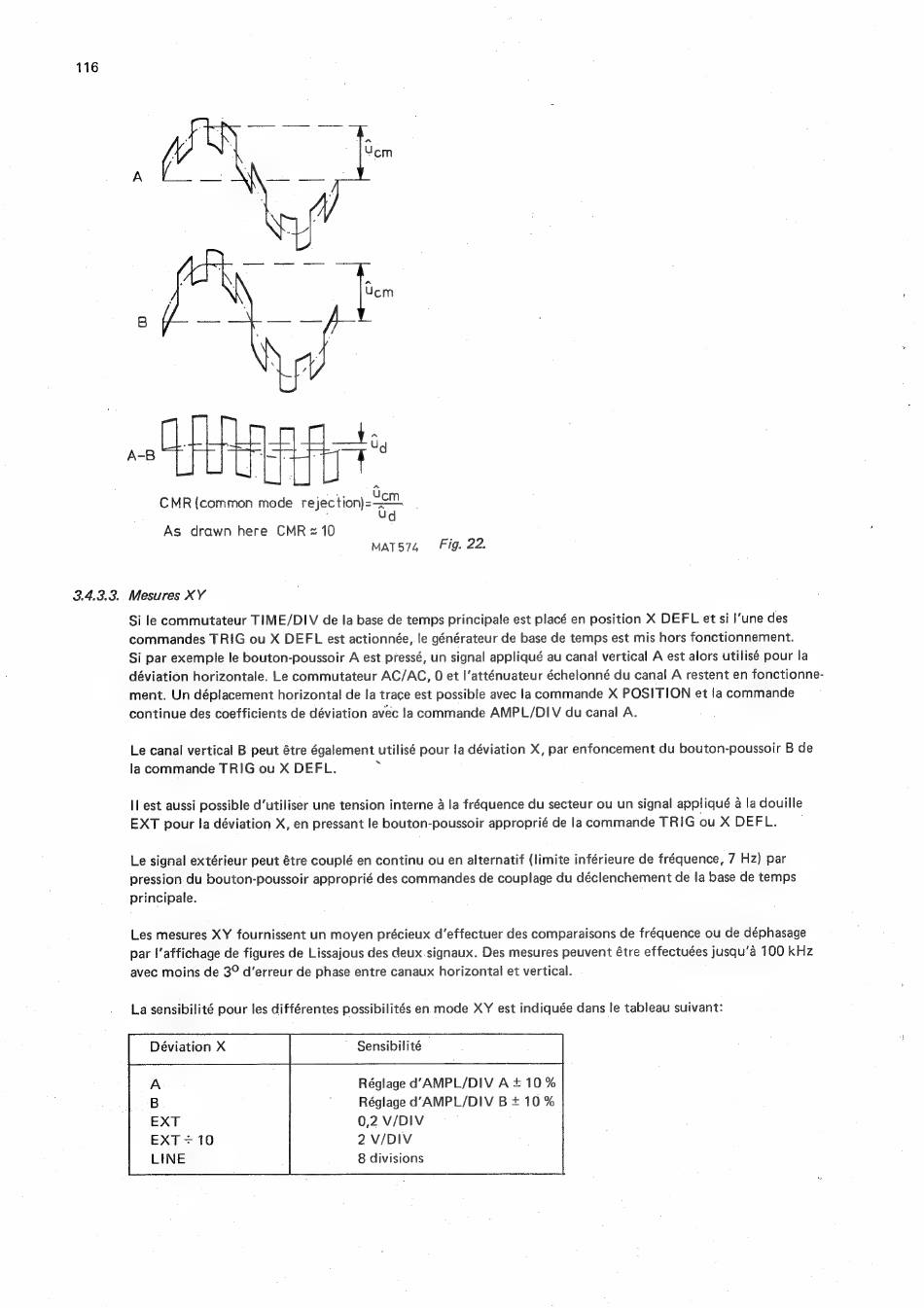

116
3.4.3.3.
a
CMR {common mode rejection)=<¢@
Ud
As
drawn here
CMR = 10
;
MAT574
Fig. 22.
Mesures
XY
Si par exemple le bouton-poussoir A est pressé, un signal appliqué au canal vertical A est alors utilisé pour la
déviation horizontale. Le commutateur AC/AC, 0 et l'atténuateur échelonné du canal A restent en fonctionne-
ment. Un déplacement horizontal de la trace est possible avec la commande X POSITION et la commande
continue des coefficients de déviation avec la commande AMPL/DIV du canal A.
Le canal vertical B peut étre également utilisé pour la déviation X, par enfoncement du bouton-poussoir B de
la commande TRIG ou X DEFL.
*
Il est aussi possible d'utiliser une tension interne 4 la fréquence du secteur ou un signal appliqué a la douille
EXT pour la déviation X, en pressant le bouton-poussoir approprié de la commande TRIG ou X DEFL.
Le signal extérieur peut étre couplé en continu ou en alternatif (limite inférieure de fréquence, 7 Hz) par
pression du bouton-poussoir approprié des commandes de couplage du déclenchement de la base de temps
principale.
Les mesures XY fournissent un moyen précieux d'effectuer des comparaisons de fréquence ou de déphasage
par l'affichage de figures de Lissajous des deux signaux. Des mesures peuvent étre effectuées jusqu'a 100 kHz
avec moins de 3° d'erreur de phase entre canaux horizontal et vertical.
La sensibilité pour les différentes possibilités en mode XY est indiquée dans le tableau suivant:
Réglage d'AMPL/DIV
A£ 10%
Réglage d'AMPL/DIV B + 10 %
0,2 V/DIV
2 V/DIV
8 divisions
