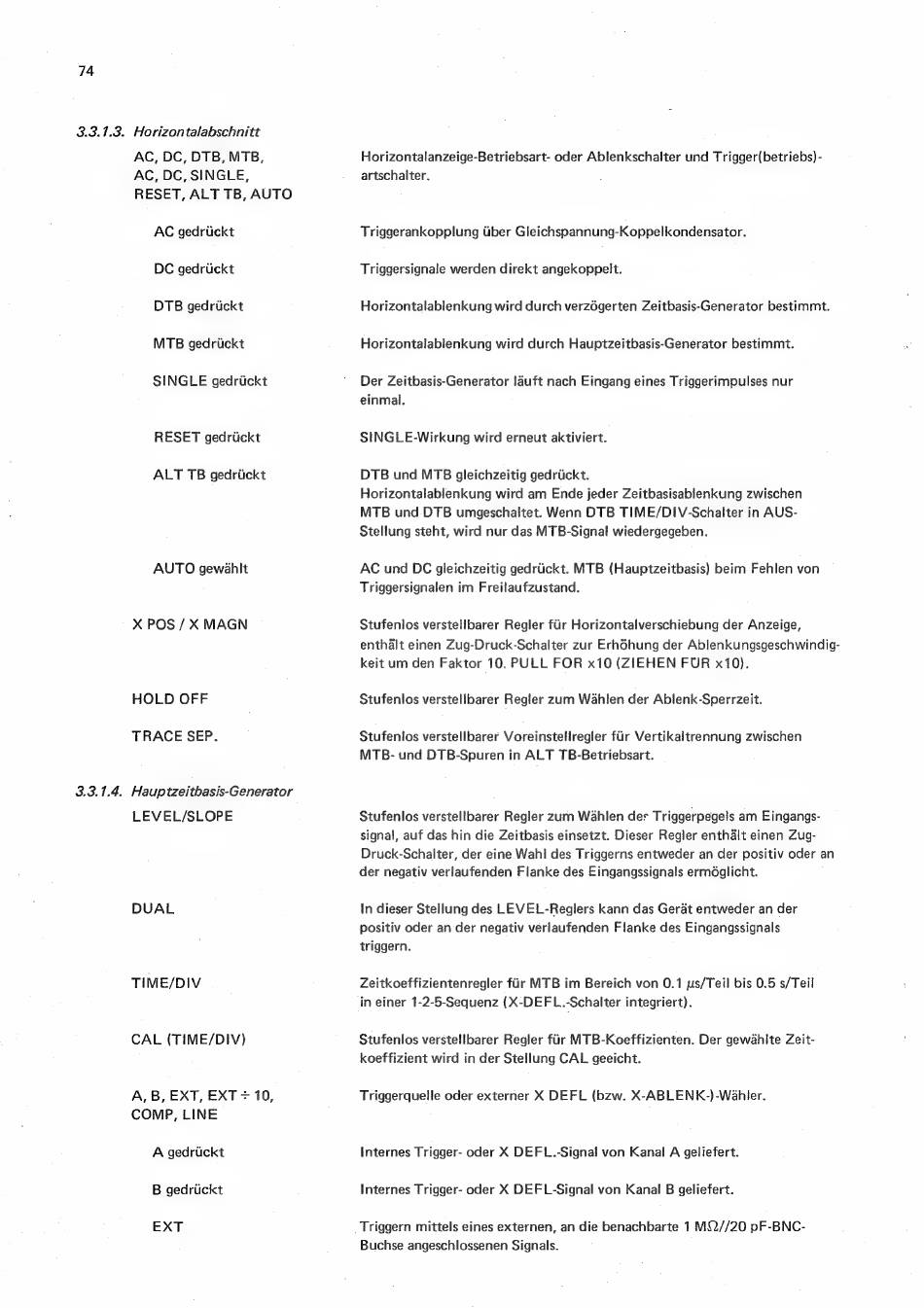

74
3.3.7.3.
3.3.1.4.
Horizontalabschnitt
AC, DC, DTB, MTB,
AC, DC, SINGLE,
RESET, ALT TB, AUTO
AC gedritckt
DC gedrtickt
DTB gedriickt
MTB gedritckt
SINGLE gedritckt
RESET gedriickt
ALT TB gedriickt
AUTO gewahlt
X POS / X MAGN
HOLD OFF
TRACE SEP.
Hauptzeitbasis-Generator
LEVEL/SLOPE
DUAL
TIME/DIV
CAL (TIME/DIV)
A, B, EXT, EXT + 10,
COMP, LINE
A gedriickt
B gedrickt
EXT
Horizontalanzeige-Betriebsart- oder Ablenkschalter und Trigger(betriebs)-
artschalter.
Triggerankopplung Uber Gleichspannung-Koppelkondensator.
Triggersignale werden direkt angekoppelt.
Horizontalablenkung wird durch verzogerten Zeitbasis-Generator bestimmt.
Horizontalablenkung wird durch Hauptzeitbasis-Generator bestimmt.
Der Zeitbasis-Generator !auft nach Eingang eines Triggerimpulses nur
einmal.
SINGLE-Wirkung wird erneut aktiviert.
DTB und MTB gleichzeitig gedriickt.
Horizontalablenkung wird am Ende jeder Zeitbasisablenkung zwischen
MTB und DTB umgeschaltet. Wenn DTB TIME/DIV-Schalter in AUS-
Stellung steht, wird nur das MTB-Signal wiedergegeben.
AC und DC gleichzeitig gedriickt. MTB (Hauptzeitbasis) beim Fehlen von
Triggersignalen im Freilaufzustand.
Stufenlos verstellbarer Regler fur Horizontalverschiebung der Anzeige,
enthalt einen Zug-Druck-Schalter zur Erhodhung der Ablenkungsgeschwindig-
keit um den Faktor 10. PULL FOR x10 (ZIEHEN FUR x10).
Stufenlos verstellbarer Regler zum Wahlen der Ablenk-Sperrzeit.
Stufenlos verstellbarer Voreinstellregler fir Vertikaltrennung zwischen
MTB- und DTB-Spuren in ALT TB-Betriebsart.
Stufenlos verstellbarer Regler zum Wahlen des Triggerpegels am Eingangs-
signal, auf das hin die Zeitbasis einsetzt. Dieser Regler enthalt einen Zug-
Druck-Schalter, der eine Wahi des Triggerns entweder an der positiv oder an
der negativ verlaufenden Fianke des Eingangssignals ermdglicht.
In dieser Stellung des LEVEL-Reglers kann das Gerdt entweder an der
positiv oder an der negativ verlaufenden Flanke des Eingangssignals
triggern.
Zeitkoeffizientenregler fir MTB im Bereich von 0.1 ys/Teil bis 0.5 s/Teil
in einer 1-2-5-Sequenz (X-DEFL.-Schalter integriert).
Stufenlos verstellbarer Regler fur MTB-Koeffizienten. Der gewahlite Zeit-
koeffizient wird in der Stellung CAL geeicht.
Triggerquelle oder externer X DEFL (bzw. X-ABLENK-)-Wahler.
Internes Trigger- oder
X DEFL.-Signal von Kanal A geliefert.
Internes Trigger- oder
X DEFL-Signal von Kanal B geliefert.
Triggern mittels eines externen, an die benachbarte
1 M{22//20 pF-BNC-
Buchse angeschlossenen Signals.
