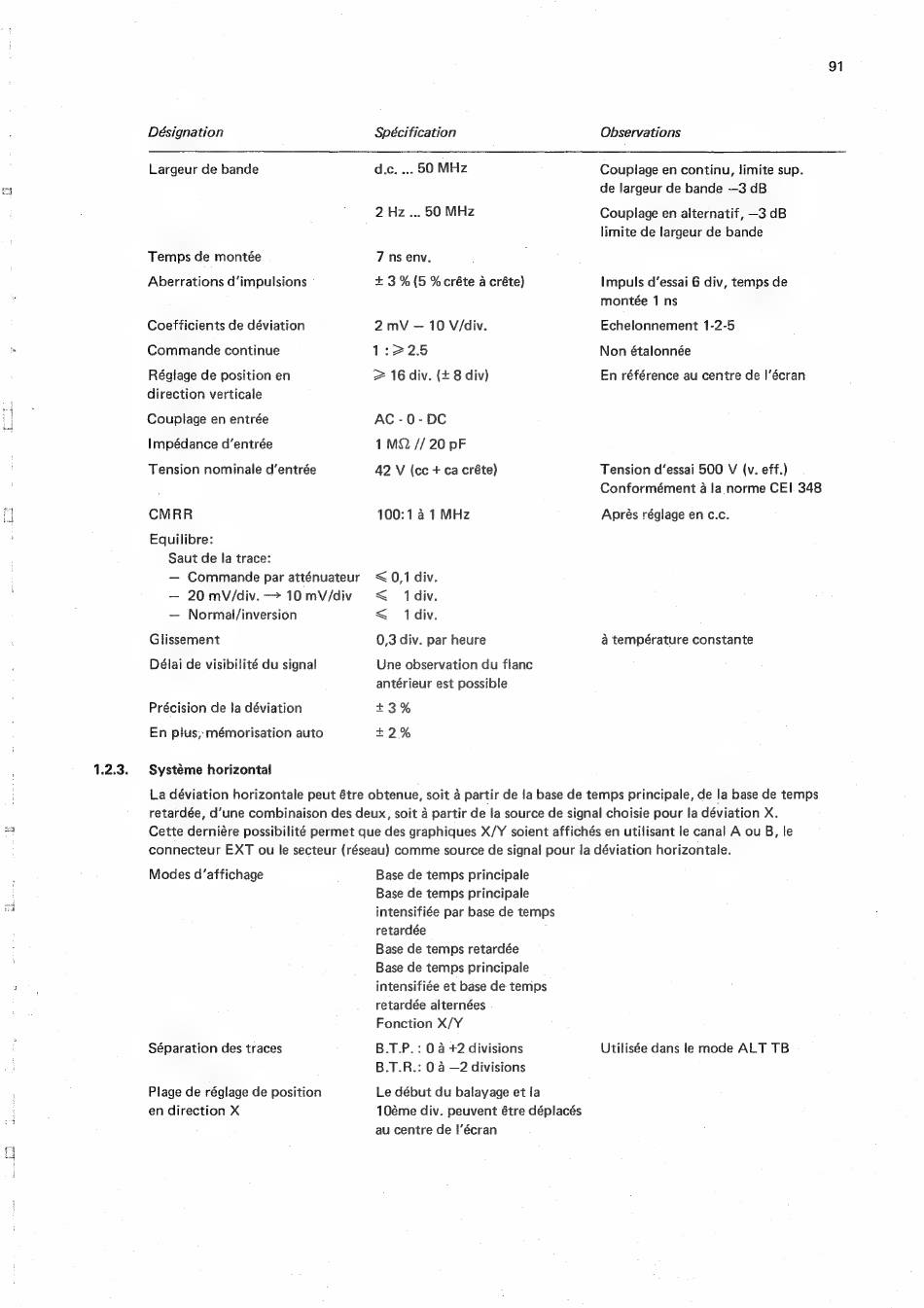

Désignation
Largeur de bande
Temps de montée
Aberrations d'impulsions
Coefficients de déviation
Commande continue
Réglage de position en
direction verticale
Couplage en entrée
Impédance d'entrée
Tension nominale d'entrée
CMRR
Equilibre:
Saut de la trace:
— Commande par atténuateur
— 20 mV/div. — 10 mV/div
—
Normal/inversion
Glissement
Délai de visibilité du signal
Précision de la déviation
En plus;-mémorisation auto
Systéme horizontal
Spécification
d.c. ... 50 MHz
2 Hz ... 50 MHz
7 ns env.
+3%(5 %créte a créte)
2 mV — 10 V/div.
1:22.5
= 16 div. (+ 8 div)
AC -0-DC
1 MQQ // 20 pF
42 V (cc + ca créte)
100:1 4 1 MHz
< 0,1 div.
<
div.
<
1div.
0,3 div. par heure
Une observation du flanc
antérieur est possible
+3%
£2%
91
Observations
Couplage en continu, limite sup.
de largeur de bande —3 dB
Couplage en alternatif, —3 dB
limite de largeur de bande
Impuls d'essai 6 div, temps de
montée 1 ns
Echelonnement 1-2-5
Non étalonnée
En référence au centre de I'écran
Tension d'essai 500 V (v. eff.)
Conformément a la norme CEI 348
Aprés réglage en c.c.
a température constante
La déviation horizontale peut étre obtenue, soit a partir de la base de temps principale, de la base de temps
retardée, d'une combinaison des deux, soit a partir de la source de signal choisie pour la déviation X.
Cette derniére possibilité permet que des graphiques X/Y soient affichés en utilisant le canal A ou B, le
connecteur EXT ou le secteur (réseau) comme source de signal pour la déviation horizontale.
Modes d'affichage
Séparation des traces
Plage de réglage de position
en direction X
Base de temps principale
Base de temps principale
intensifiée par base de temps
retardée
Base de temps retardée
Base de temps principale
intensifiée et base de temps
retardée alternées
Fonction X/Y
B.T.P. : 0 a +2 divisions
B.T.R.: 0a —2 divisions
Le début du balayage et fa
10éme div. peuvent étre déplacés
au centre de !'écran
Utilisée dans le mode ALT TB
