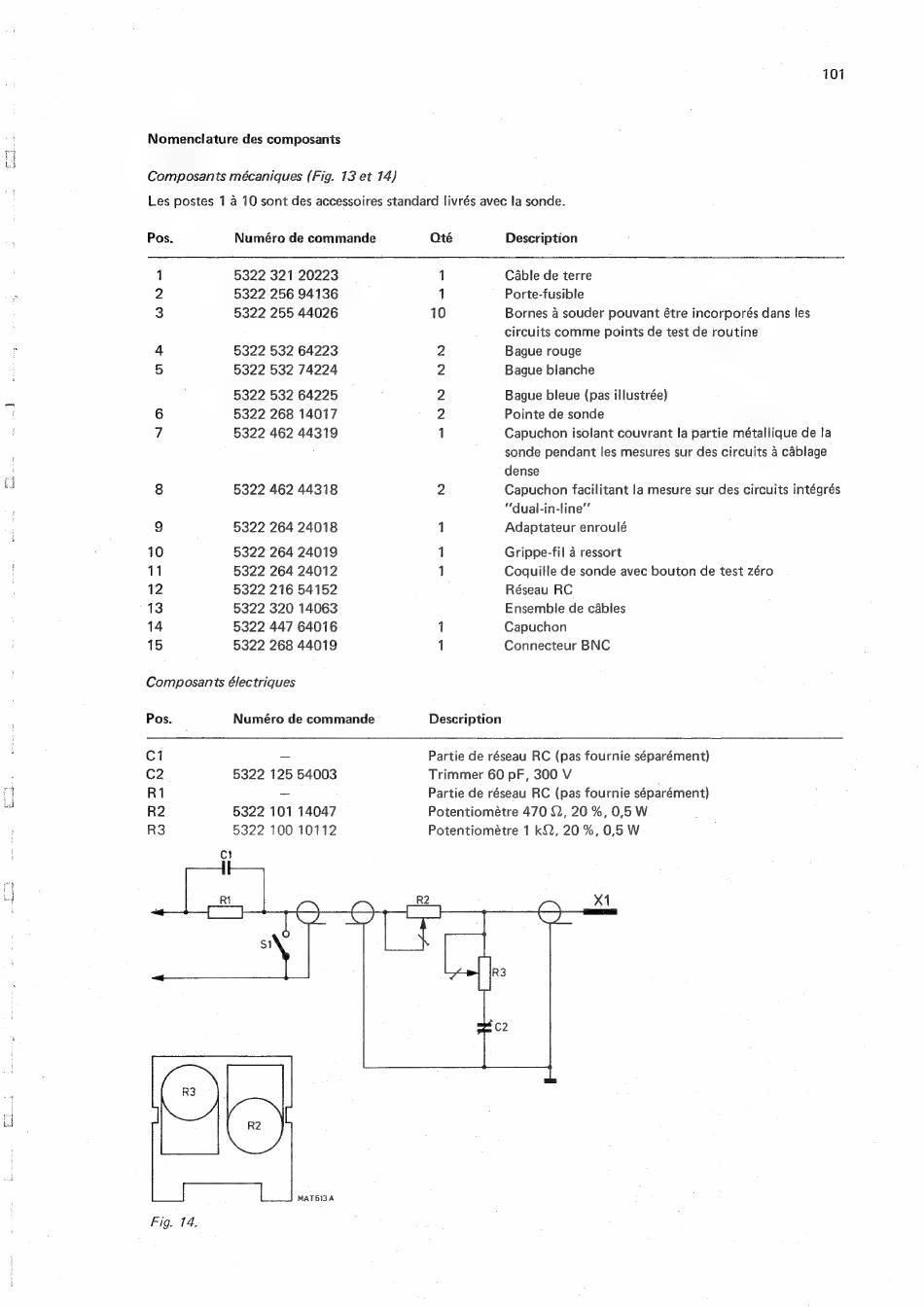

Nomenclature des composants
Composants mécaniques (Fig. 13 et 14)
Les postes 1 a 10 sont des accessoires standard livrés avec la sonde.
Pos. Numéro de commande Oté Description
1 5322 321 20223 1 Cable de terre
2 5322 256 94136 1 Porte-fusible
3 5322 255 44026 10 Bornes a souder pouvant étre incorporés dans les
circuits comme points de test de routine
4 5322 532 64223 2 Bague rouge
5 5322 532 74224 2 Bague blanche
= 5322 532 64225 2 Bague bleue (pas illustrée)
6 5322 268 14017 2 Pointe de sonde
7 5322 462 44319 1 Capuchon isolant couvrant la partie métallique de la
sonde pendant les mesures sur des circuits a cablage
a dense
td 8 5322 462 44318 2 Capuchon facilitant la mesure sur des circuits intégrés
"dual-in-line"'
9 5322 264 24018 1 Adaptateur enroulé
10 5322 264 24019 1 Grippe-fil a ressort
11 5322 264 24012 Coquille de sonde avec bouton de test zéro
12 5322 216 54152 Réseau RC
13 5322 320 14063 Ensemble de cables
14 5322 447 64016 1 Capuchon
15 5322 268 44019 1 Connecteur BNC
Composants électriques
Pos. Numéro de commande Description
C1 _ Partie de réseau RC (pas fournie séparément)
: C2 5322 125 54003 Trimmer 60 pF, 300 V
i. R1 _ Partie de réseau RC (pas fournie séparément)
. R2 5322 101 14047 Potentiométre 470 2, 20 %, 0,5 W
R3 5322 100 10112 Potentiomeétre 1 kQ, 20 %, 0,5 W
Fig. 14,
MAT6I3A
le—
