Fig. 7.
99

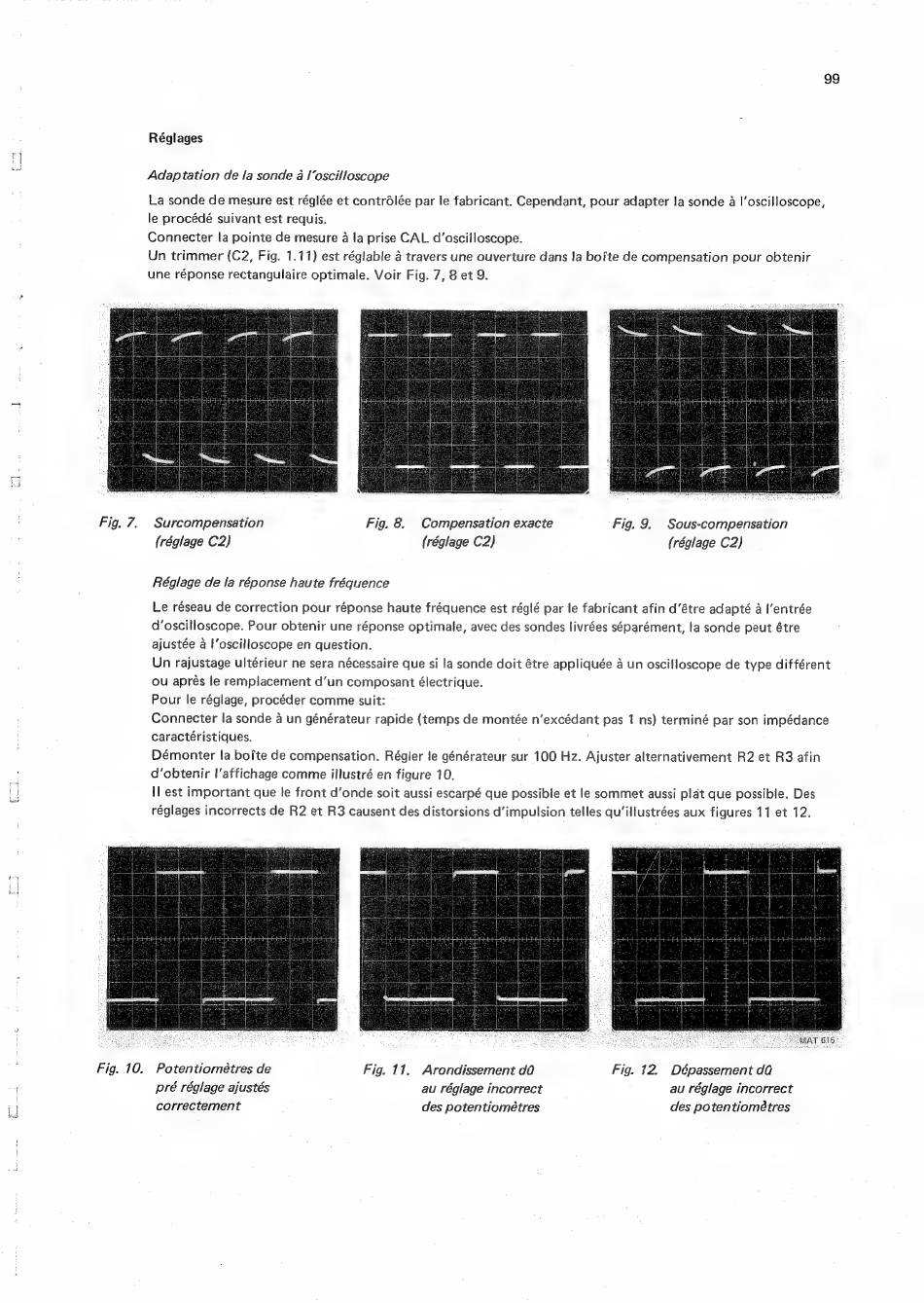

Réglages
Adaptation de la sonde a I'oscilloscope
La sonde de mesure est réglée et contrélée par le fabricant. Cependant, pour adapter la sonde a |'oscilloscope,
le procédé suivant est requis.
Connecter la pointe de mesure a !a prise CAL. d'oscilloscope.
Un trimmer (C2, Fig. 1.11) est réglable a travers une ouverture dans la bofte de compensation pour obtenir
une réponse rectangulaire optimale. Voir Fig. 7, 8 et 9.
Surcompensation
Fig. 8.
Compensation exacte
Fig. 9.
Sous-compensation
(réglage C2)
(réglage C2)
(réglage C2)
Réglage de la réponse haute fréquence
Le réseau de correction pour réponse haute fréquence est réglé par le fabricant afin d'étre adapté a I'entrée
d'oscilloscope. Pour obtenir une réponse optimale, avec des sondes livrées séparément, la sonde peut étre
ajustée 4 loscilloscope en question.
Un rajustage ultérieur ne sera nécessaire que si la sonde doit étre appliquée a un oscilloscope de type différent
ou aprés le remplacement d'un composant électrique.
Pour le réglage, procéder comme suit:
Connecter la sonde a un générateur rapide (temps de montée n'excédant pas 1 ns) terminé par son impédance
caractéristiques.
Démonter la bofte de compensation. Régier le générateur sur 100 Hz. Ajuster alternativement R2 et R3 afin
d'obtenir l'affichage comme illustré en figure 10.
Il est important que le front d'onde soit aussi escarpé que possible et le sommet aussi plat que possible. Des
réglages incorrects de R2 et R3 causent des distorsions d'impulsion telles qu'illustrées aux figures 11 et 12.
Fig. 10.
Potentiométres de
Fig. 11.
Arondissement da
Fig. 12.
Dépassement dQ
pré réglage ajustés
au réglage incorrect
au réglage incorrect
correctement
des potentiométres
des potentiométres
