es
6.5.7 Funcionamiento con convertidor
de frecuencia
7

Puesta en marcha

7.1 Cualificación del personal
7.2

Obligaciones del operador

7.3 Control del sentido de giro (solo
en motores de corriente trifásica)
1
AUTO
ON
RESET
OFF

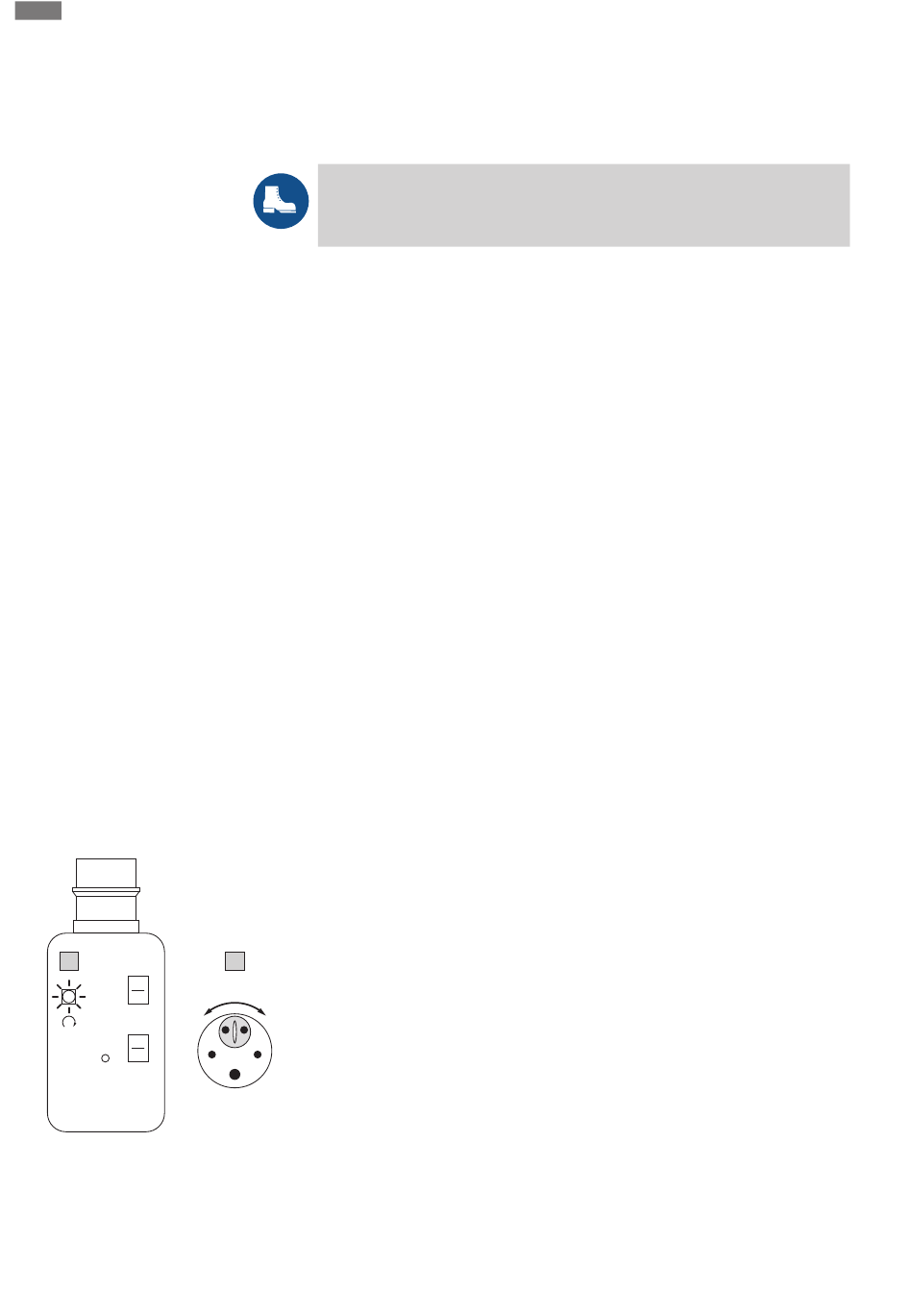

Fig. 7: Convertidor de fase
816
Puesta en marcha
No está permitido el funcionamiento en el convertidor de frecuencia.
ADVERTENCIA
Lesiones en los pies por ausencia de equipo de protección.
Existe peligro de lesiones (graves) durante el trabajo. Llevar calzado de seguridad.
▪ Trabajos eléctricos: un electricista especializado debe realizar los trabajos eléctricos.
▪ Manejo/mando: el personal de manejo debe estar instruido en el funcionamiento de la
instalación completa.
▪ Dejar las instrucciones de instalación y funcionamiento junto a la bomba o en un lugar
previsto para ello.
▪ Facilitar al personal las instrucciones de instalación y funcionamiento en su idioma.
▪ Asegurar que todo el personal ha leído y comprendido las instrucciones de instalación y
funcionamiento.
▪ Todos los dispositivos de seguridad y de parada de emergencia de la instalación están
activos y se ha comprobado que funcionan perfectamente.
▪ La bomba es adecuada para su uso en las condiciones de funcionamiento especificadas.
La bomba está comprobada y ajustada de fábrica para el sentido de giro correcto con un
campo giratorio hacia la derecha. Se debe realizar la conexión según los datos del capí-
tulo «Conexión eléctrica».
Comprobación del sentido de giro
Un electricista especializado debe comprobar el campo giratorio en la alimentación
eléctrica con un comprobador del campo giratorio. Para que el sentido de giro sea co-
rrecto, debe estar disponible un campo giratorio hacia la derecha en la alimentación
eléctrica. No está permitido utilizar la bomba con un campo giratorio hacia la izquierda.
¡ATENCIÓN! Si se comprueba el sentido de giro con una marcha de prueba, se deben
respetar las condiciones ambientales y de funcionamiento.
Sentido de giro incorrecto
En caso de que el sentido de giro sea incorrecto, modifique la conexión de la siguiente
manera:
▪ En el caso de motores en arranque directo, intercambie las dos fases.
▪ En el caso de motores en arranque estrella-triángulo, cambie las conexiones de los
dos bobinados (por ejemplo, U1/V1 y U2/V2).
Bombas con conector inversor de fases CEE y convertidor de fase
1. Conecte el conector inversor de fases CEE en la caja de enchufe.
2. Compruebe el piloto.
⇒ Piloto apagado: sentido de giro correcto.
⇒ Piloto encendido: sentido de giro incorrecto.
2
3. Corrija el sentido de giro.
180°
⇒ Presione el convertidor de fase en el enchufe con ayuda de un destornillador y
gírelo 180°.
▶ El sentido de giro está ajustado correctamente.
WILO SE 2018-05
