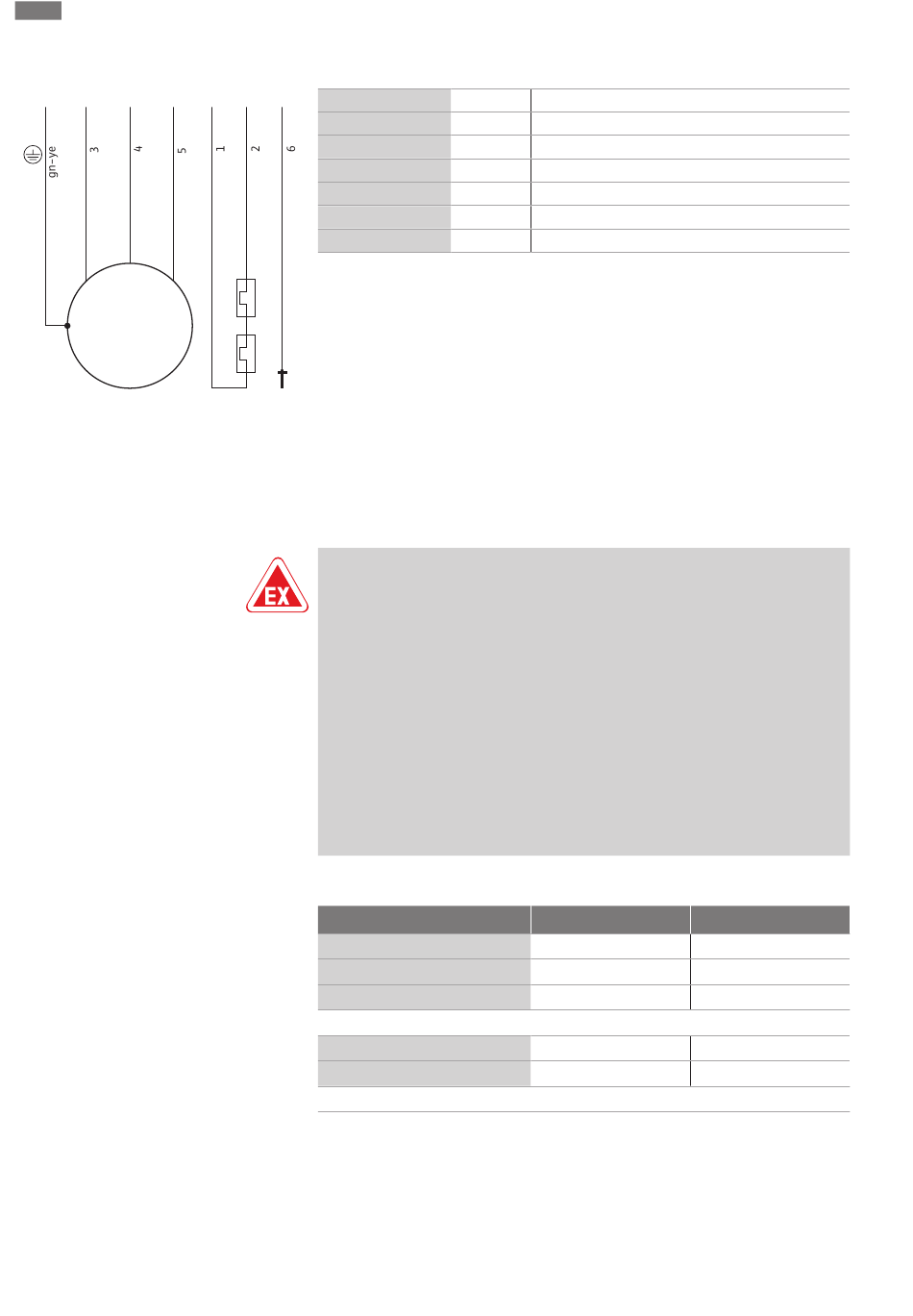

Fig. 6: Schéma pripojenia trojfázového motora
EMU KS...Ex
6.5.5 Pripojenie monitorovacích za-
riadení
6.5.5.1 Monitorovanie vinutia motora (len
KS...Ex)
746
Inštalácia a elektrické pripojenie
EMU KS...Ex
20 21 DK
Žila
1, 2
3
4
5
6
Zelená/žltá (gn-ye)
Trojfázové vyhotovenie je vybavené voľnými koncami kábla. Pripojenie na elektrickú
sieť sa uskutoční zapojením prívodného vedenia elektrického prúdu v spínacom prí-
stroji. Elektrické pripojenie musí vykonať vždy elektrikár!
Pre správny smer otáčania musí byť k dispozícii pravotočivé pole.
OZNÁMENIE! Jednotlivé žily sú označené podľa schémy pripojenia. Žily neodstrihá-
vajte! Neexistuje žiadne ďalšie priradenie medzi označením žíl a schémou zapojenia.
Presné údaje pripojenia a vyhotovenia monitorovacích zariadení nájdete v priloženej
schéme zapojenia. Elektrické pripojenie musí vykonať vždy elektrikár!
OZNÁMENIE! Jednotlivé žily sú označené podľa schémy pripojenia. Žily neodstrihá-
vajte! Neexistuje žiadne ďalšie priradenie medzi označením žíl a schémou zapojenia.
NEBEZPEČENSTVO
Nebezpečenstvo výbuchu v dôsledku nesprávneho pripojenia!
Ak monitorovacie zariadenia nie sú správne pripojené, vo výbušnom prostredí vzniká
nebezpečenstvo ohrozenia života v dôsledku výbuchu! Pripojenie musí vykonať vždy
elektrikár. Pri používaní vo výbušných prostrediach platí:
• Tepelné monitorovanie motora pripojte prostredníctvom vyhodnocovacieho
relé!
• Vypnutie prostredníctvom obmedzenia teploty je nutné vykonať pomocou za-
blokovania opätovného zapnutia! Opätovné zapnutie bude možné až vtedy, keď
bolo odblokovacie tlačidlo stlačené ručne!
• Externú elektródu (napr. monitorovanie tesniacej komory) pripojte prostredníc-
tvom vyhodnocovacieho relé s iskrovo bezpečným prúdovým obvodom!
• Dodržte ďalšie informácie uvedené v kapitole o ochrane pred výbuchom v prílo-
he tohto návodu na obsluhu!
Prehľad monitorovacích zariadení:
Priestor motora
Vinutie motora
Ložisko motora
Tesniaca komora
Interná elektróda
Externá elektróda
Legenda: - = nie je k dispozícii/možné, o = voliteľné, • = sériové
Všetky prítomné monitorovacie zariadenia musia byť vždy pripojené!
S bimetalickým snímačom
Bimetalický snímač pripojte priamo v spínacom prístroji alebo prostredníctvom vyhod-
nocovacieho relé.
Pripájacie hodnoty: max. 250 V(AC), 2,5 A, cos φ = 1
Označenie Svorka
20, 21 Monitorovanie vinutia motora
U L1
V L2
W L3
DK Monitorovanie priestoru motora
PE Uzemnenie
KS...
-
-
-
-
o
KS...Ex
•
•
-
-
o
