6.5.2.1 Isolationswiderstand der Motor-
wicklung prüfen
6.5.2.2 Widerstand der Temperaturfühler
prüfen
6.5.2.3 Widerstand der externen Elektro-
de für Dichtungskammerüberwa-
chung prüfen

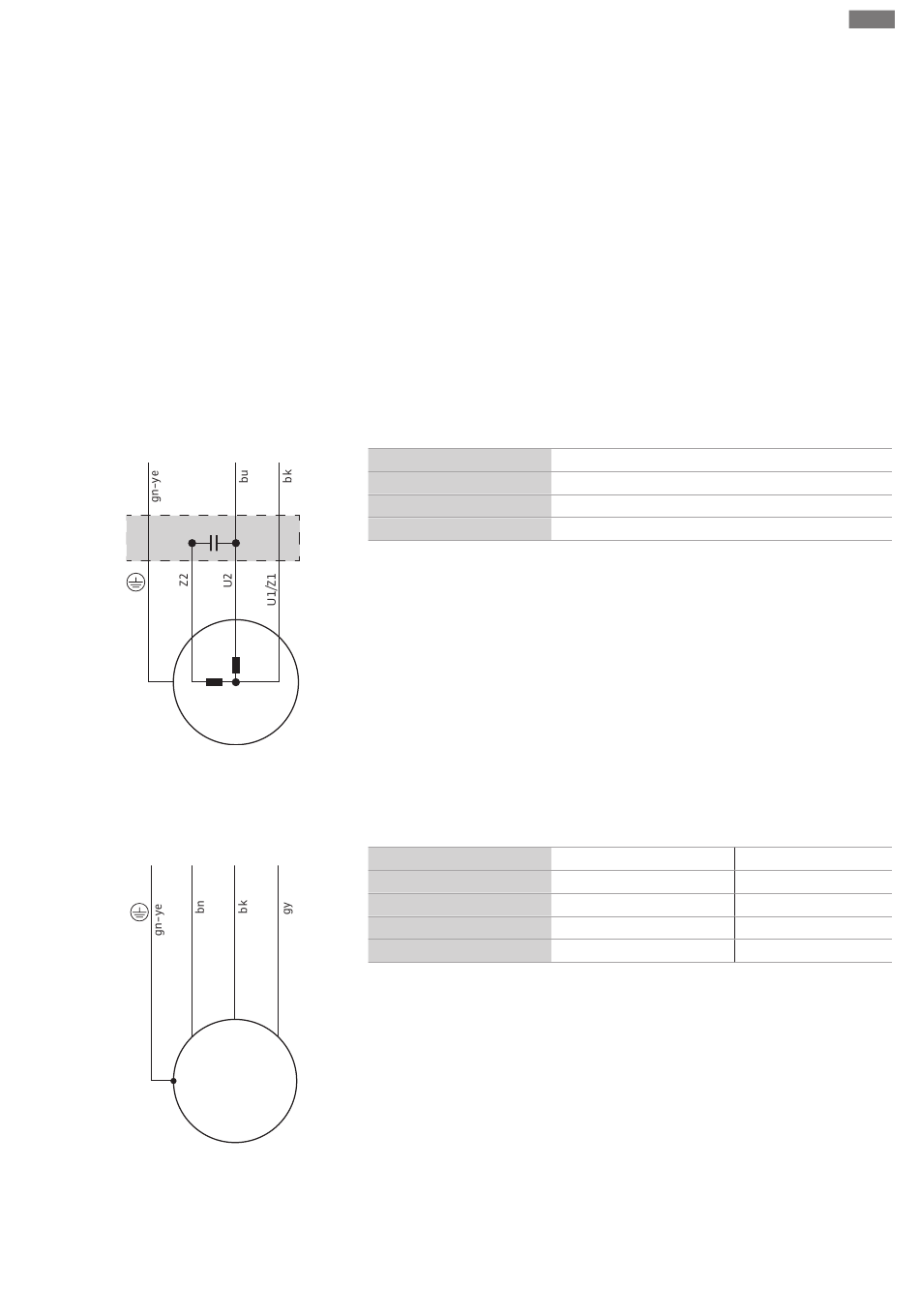

6.5.3 Anschluss Wechselstrommotor
PE N
C
r
M 1~
Fig. 4: Anschlussplan Wechselstrommotor
6.5.4 Anschluss Drehstrommotor
PE U V
M 3~
Fig. 5: Anschlussplan Drehstrommotor EMU
KS...
Einbau- und Betriebsanleitung Wilo-EMU KS
Installation und elektrischer Anschluss
Wenn die gemessenen Werte von den Vorgaben abweichen, kann Feuchtigkeit in den
Motor oder in die Stromzuführungsleitung eingedrungen sein oder die Überwachungs-
einrichtung ist defekt. Im Fehlerfall Rücksprache mit dem Kundendienst halten.
Isolationswiderstand mit einem Isolationsprüfer (Messgleichspannung = 1000 V) mes-
sen. Die folgenden Werte einhalten:
▪ Bei Erstinbetriebnahme: Isolationswiderstand darf 20 MΩ nicht unterschreiten.
▪ Bei weiteren Messungen: Wert muss größer als 2 MΩ sein.
Widerstand der Temperaturfühler mit einem Ohmmeter messen. Nachfolgende Mess-
werte müssen eingehalten werden:
▪ Bimetallfühler: Messwert = 0 Ohm (Durchgang).
▪ PTC-Fühler (Kaltleiter): Messenwert abhängig von der Anzahl der verbauten Fühler. Ein
PTC-Fühler hat einen Kaltwiderstand zwischen 20 und 100 Ohm.
– Bei drei Fühlern in Serie liegt der Messwert zwischen 60 und 300 Ohm.
– Bei vier Fühlern in Serie liegt der Messwert zwischen 80 und 400 Ohm.
Widerstand der Elektrode mit einem Ohmmeter messen. Der gemessene Wert muss ge-
gen „unendlich" gehen. Bei Werten ≤30 kOhm ist Wasser im Öl, Ölwechsel durchführen!
L
Aderfarbe
Schwarz (bk)
Blau (bu)
Grün/Gelb (gn-ye)
Die Wechselstromausführung ist mit einem Schuko-Stecker ausgestattet. Der An-
schluss an das Stromnetz erfolgt durch das Einstecken des Steckers in die Steckdose.
Der Stecker ist nicht überflutungssicher. Steckdose überflutungssicher installieren!
Angabe zur Schutzklasse (IP) des Steckers beachten.
GEFAHR! Wenn die Pumpe direkt im Schaltgerät angeschlossen wird, Stecker de-
montieren und den elektrischen Anschluss durch eine Elektrofachkraft ausführen
lassen!
EMU KS...
W
Aderfarbe
Braun (bn)
Schwarz (bk)
Grau (gy)
Grün/Gelb (gn-ye)
Für Drehstrommotoren muss ein rechtsdrehendes Drehfeld vorhanden sein. Die Dreh-
stromausführung ist mit einem CEE-Stecker oder mit freiem Kabelende ausgestattet:
▪ Wenn ein CEE-Stecker vorhanden ist, erfolgt der Anschluss an das Stromnetz durch das
Einstecken des Steckers in die Steckdose. Der Stecker ist nicht überflutungssicher.
Steckdose überflutungssicher installieren! Angabe zur Schutzklasse (IP) des Steckers
beachten.
▪ Wenn ein freies Kabelende vorhanden ist, muss die Pumpe direkt im Schaltgerät ange-
schlossen werden. GEFAHR! Wenn die Pumpe direkt im Schaltgerät angeschlossen
wird, elektrischen Anschluss durch eine Elektrofachkraft ausführen lassen!
Klemme
L
N
Erde
Bezeichnung
U
V
W
Erde
de
Klemme
L1
L2
L3
PE
