Wilo EMU KS 5 Ex Notice De Montage Et De Mise En Service page 880

tr
PE U V
M 3~

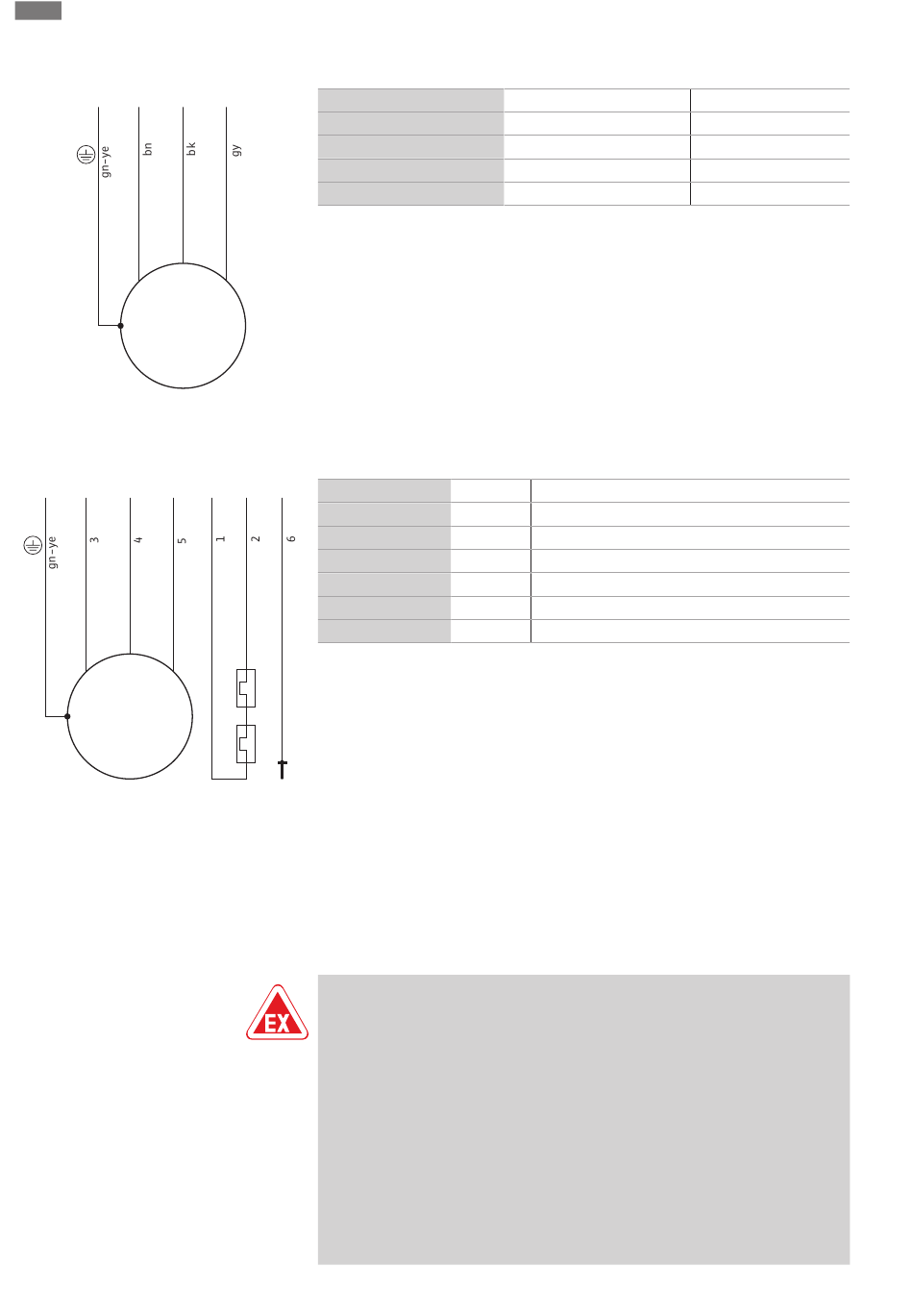

Fig. 5: Trifaze akım motoru bağlantı planı EMU
KS...
PE U V W
M 3~
Fig. 6: Trifaze akım motoru bağlantı planı EMU
KS...Ex
6.5.5 Denetleme tertibatları bağlantısı
880
Montaj ve elektrik bağlantısı
EMU KS...
W
Damar rengi
Kahverengi (bn)
Siyah (bk)
Gri (gy)
Yeşil/sarı (gn-ye)
Trifaze motorlar için, saat yönünde bir dönme alanı bulunması gerekir. Trifaze akım
modeli, bir CEE fişi veya serbest kablo ucuyla donatılmıştır:
▪ CEE fişli mevcutsa şebekeye bağlantı, fişin prize takılmasıyla yapılır. Fiş taşmaya karşı
korumalı değildir. Prizi taşkına karşı korumalı bir şekilde monte edin! Fişin koruma
sınıfı (IP) ile ilgili bilgileri dikkate alın.
▪ Serbest bir kablo ucu varsa, pompa doğrudan kumanda cihazında bağlanmalıdır.
TEHLİKE! Pompa doğrudan kumanda cihazına bağlanacaksa elektrik bağlantısını bir
elektrik teknisyenine yaptırın!
EMU KS...Ex
20 21 DK
Damar
1, 2
3
4
5
6
Yeşil/sarı (gn-ye)
Trifaze akım modeli serbest kablo uçlarıyla donatılmıştır. Akım şebekesine bağlantı, güç
kaynağı kablosu kumanda cihazına bağlanarak gerçekleştirilir. Elektrik bağlantısı her
zaman bir elektrik uzmanı tarafından yapılmalıdır!
Doğru dönme yönü için saat yönünde bir döner alan bulunması gerekir.
DUYURU! Her bir damar, bağlantı şemasına göre tanımlanır. Damarlar
kesilmemelidir! Damar tanımı ile bağlantı şeması arasında başka bir eşleştirme
mevcut değildir.
Denetleme tertibatlarının modeli ve bağlantısı ile ilgili ayrıntılı bilgiler ekteki bağlantı
şemasında mevcuttur. Elektrik bağlantısı her zaman bir elektrik uzmanı tarafından
yapılmalıdır!
DUYURU! Her bir damar, bağlantı şemasına göre tanımlanır. Damarlar
kesilmemelidir! Damar tanımı ile bağlantı şeması arasında başka bir eşleştirme
mevcut değildir.
TEHLİKE
Hatalı bağlantı nedeniyle patlama tehlikesi!
Denetleme tertibatları doğru bağlanmazsa, patlama tehlikesi olan alanlarda patlama
nedeniyle ölüm tehlikesi oluşur! Bağlantı her zaman bir elektrik uzmanı tarafından
yapılmalıdır. Patlama tehlikesi olan yerlerde kullanım için aşağıdakiler geçerlidir:
• Termik motor denetimi bir değerlendirme rölesi üzerinden bağlanmalıdır!
• Sıcaklık sınırlaması nedeniyle devre dışı bırakma işlemi, tekrar açmaya karşı kilit
kullanılarak gerçekleştirilmelidir! Yeniden açma ancak kilit açma tuşuna elle
basıldığında mümkün olmalıdır!
• Harici elektrot (örn. sızdırmaz hazne denetimi) bir değerlendirme rölesi
üzerinden kendinden emniyetli bir akım devresine bağlanmalıdır!
• Bu montaj ve kullanma kılavuzunun ekinde yer alan patlama koruması
bölümündeki diğer bilgiler de dikkate alınmalıdır!
Tanım
U
V
W
Toprak
Tanım Klemens
20, 21 Motor sargısı denetimi
U L1
V L2
W L3
DK Motor odası denetimi
PE Toprak
Klemens
L1
L2
L3
PE
WILO SE 2018-05
