lt
PE U V W
M 3~

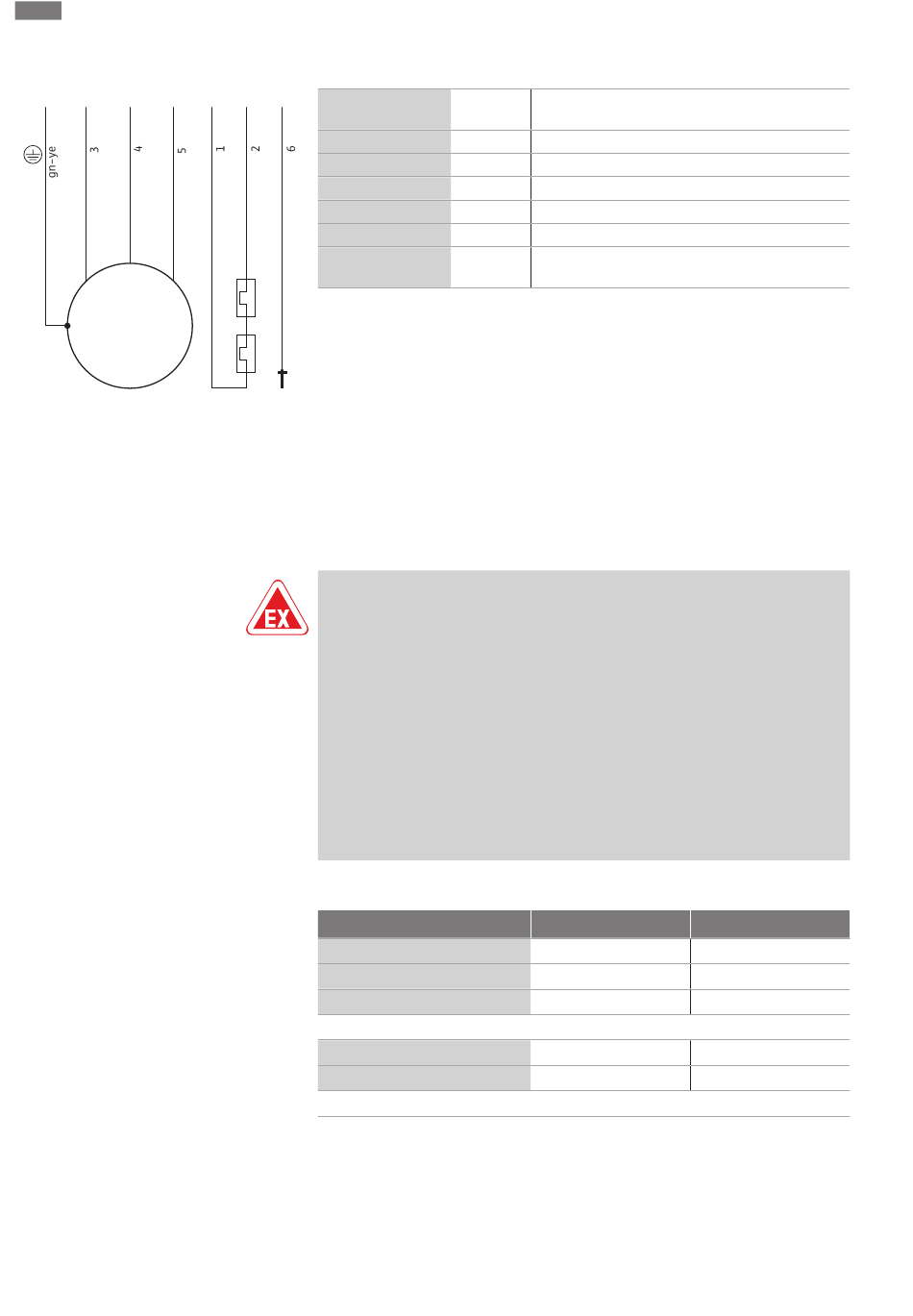

Fig. 6: Trifazio variklio prijungimo schema EMU
KS...Ex
6.5.5 Kontrolės įtaisų prijungimas
6.5.5.1 Variklio apvijų kontrolė (tik
KS...Ex)
502
Instaliacija ir prijungimas prie elektros tinklo
EMU KS...Ex...
20 21 DK
Gysla
1, 2
3
4
5
6
Žalias/geltonas (gn-
ye)
Trifazės srovės modeliuose yra palikti atviri kabelių galai. Prie elektros tinklo jungiamas
prijungiant maitinimo kabelį valdiklyje. Prijungti elektrą visada turi kvalifikuotas
elektrikas!
Siekiant užtikrinti reikalavimus atitinkančią sukimosi kryptį turi būti naudojamas į
dešinę pusę besisukantis sukamasis laukas.
PRANEŠIMAS! Atskiros gyslos atitinkamai paženklintos pagal prijungimo schemą.
Nenukirpkite gyslų! Daugiau atitikimų tarp laidų parametrų ir prijungimo schemos
nėra.
Tikslią informaciją apie kontrolinių įrenginių prijungimą ir versiją rasite pridedamoje
prijungimo schemoje. Prijungti elektrą visuomet turi kvalifikuotas elektrikas!
PRANEŠIMAS! Atskiros gyslos atitinkamai paženklintos pagal prijungimo schemą.
Nenukirpkite gyslų! Daugiau atitikimų tarp laidų parametrų ir prijungimo schemos
nėra.
PAVOJUS
Sprogimo pavojus dėl netinkamo prijungimo!
Jei apsauginiai įrenginiai prijungti netinkamai, tai sprogiose aplinkose kyla mirtino
sužeidimo rizika dėl sprogimo! Prijungimo darbus visuomet turi atlikti kvalifikuotas
elektrikas. Naudojant sprogiose atmosferose, būtina laikytis tokių taisyklių:
• Terminę variklio kontrolę reikia prijungti per vertinimo relę!
• Jeigu įrenginys išjungiamas temperatūros ribotuvu, būtinas kartotinio įjungimo
blokavimas! Vėl įjungti turi būti galima tik tada, kai rankiniu būdu
paspaudžiamas atblokavimo mygtukas!
• Išorinį elektrodą (pvz., riebokšlio dėžės kontrolės įrenginį) prijunkite per
vertinimo relę prie saugios srovės grandinės!
• Atkreipkite dėmesį į kitą šios montavimo ir naudojimo instrukcijos priedo
skyriuje „Apsauga nuo sprogimo" pateiktą informaciją!
Kontrolinių įrenginių apžvalga:
Variklio skyrius
Variklio apvijos
Variklio guoliai
Sandarinimo kamera
Vidinis elektrodas
Išorinis elektrodas
Paaiškinimai: - = nėra/negalima; o = pasirinktinai; • = standartinė versija
Visi kontroliniai įrenginiai turi būti visada prijungti!
Su bimetaline juostele
Bimetalines juosteles tiesiogiai sujunkite su valdikliu arba naudodami parametrų verčių
keitimo relę.
Prijungimo dydžiai: maks. 250 V(AC), 2,5 A, cos φ = 1
Pavadinima Gnybtas
s
20, 21 Variklio apvijų kontrolė
U L1
V L2
W L3
DK Variklio skyriaus kontrolė
PE Įžeminimas
KS...
-
-
-
-
o
KS...Ex
•
•
-
-
o
