6.5.3 Priključak monofaznog motora
PE N
C
r
M 1~

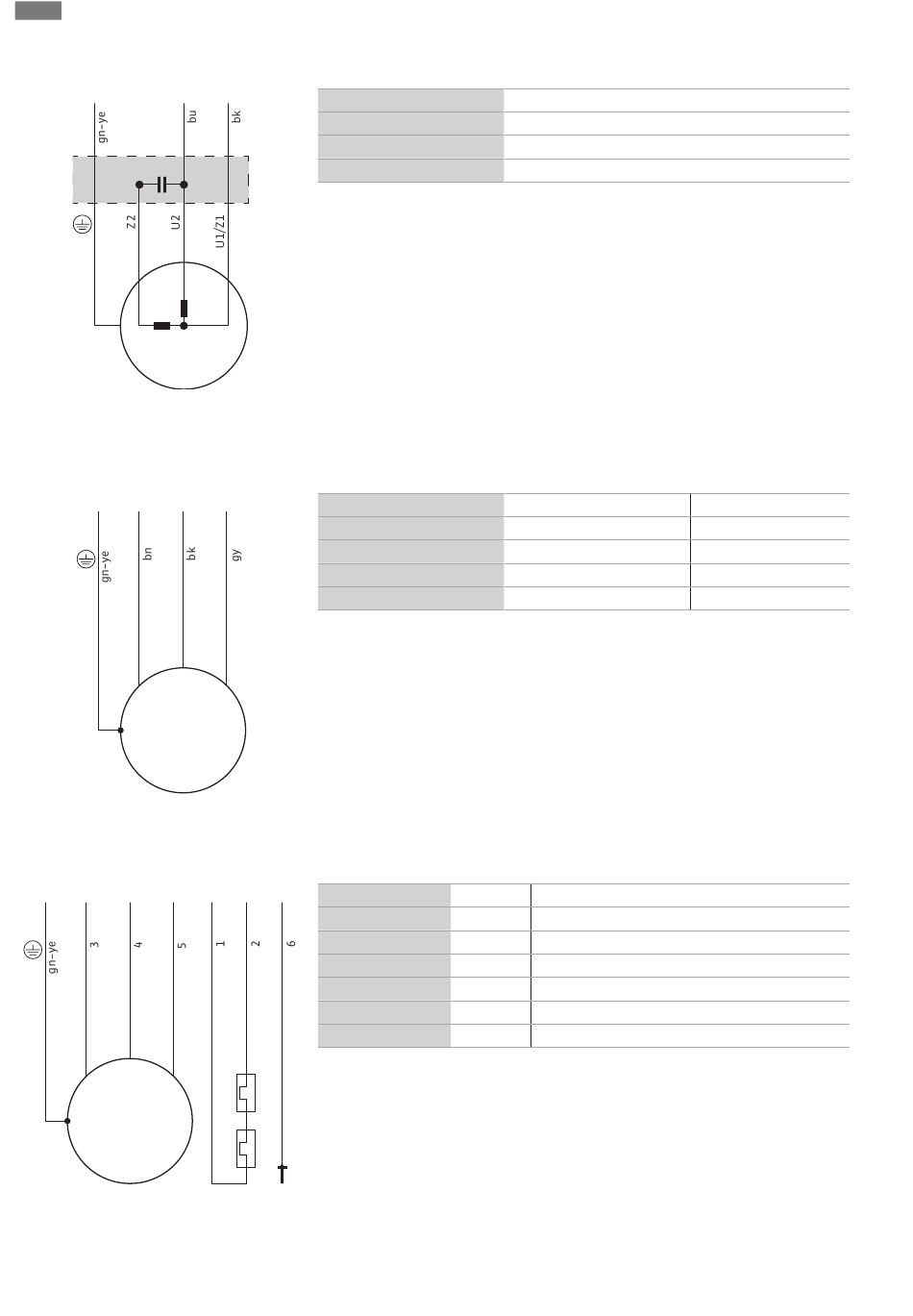

Fig. 4: Šema priključivanja monofaznog motora
6.5.4 Priključak trofaznog motora
PE U V
M 3~
Fig. 5: Šema priključivanja trofaznog motora
EMU KS...
PE U V W
M 3~
Fig. 6: Šema priključivanja trofaznog motora
EMU KS...Ex
712
Instalacija i električno povezivanje
L
Boja žice
Crna (bk)
Plava (bu)
Zelena/žuta (gn-ye)
Verzija za monofaznu struju je opremljena utikačem sa zaštitnim kontaktom.
Priključivanje na električnu mrežu obavlja se uticanjem utikača u utičnicu. Utikač nije
zaštićen od preplavljivanja. Utičnicu instalirati tako da bude zaštićena od
preplavljivanja! Uvažiti podatke o klasi zaštite (IP) utikača.
OPASNOST! Kada pumpa treba da se priključi direktno na upravljački uređaj,
demontirati utikač i angažovati električare da izvedu električno priključivanje!
EMU KS...
W
Boja žice
Smeđa (bn)
Crna (bk)
Siva (gy)
Zelena/žuta (gn-ye)
Za trofazne motore mora da postoji desno obrtno polje. Trofazna verzija je opremljena
CEE faznim invertorom ili slobodnim krajem kabla:
▪ kada postoji CEE fazni konvertor, priključivanje na električnu mrežu se vrši umetanjem
utikača u utičnicu. Utikač nije zaštićen od preplavljivanja. Utičnicu instalirati tako da
bude zaštićena od preplavljivanja! Uvažiti podatke o klasi zaštite (IP) utikača.
▪ Kada postoji slobodan kraj kabla pumpa mora da se priključi direktno na upravljački
uređaj. OPASNOST! Kada pumpa treba da se priključi direktno na upravljački uređaj,
angažovati električare da izvedu električno priključivanje!
EMU KS...Ex
20 21 DK
Žica
1, 2
3
4
5
6
Zelena/žuta (gn-ye) PE
Trofazna verzija je opremljena kablovima sa slobodnim krajevima. Priključivanje na
strujnu mrežu obavlja se priključivanjem strujnih dovoda u upravljačkom uređaju.
Električno priključivanje mora uvek da izvede električar!
Za pravilan smer obrtanja mora da postoji desno obrtno polje.
NAPOMENA! Pojedinačne žice su prikazane na osnovu plana priključaka. Nemojte
odsecati žice! Nema daljih uputstava između opisa žica i plana priključaka.
Stezaljka
L
N
Uzemljenje
Naziv
U
V
W
Uzemljenje
Naziv Stezaljka
20, 21 Nadzor namotaja motora
U L1
V L2
W L3
DK Nadzor prostora motora
Uzemljenje
Stezaljka
L1
L2
L3
PE
