6.5.3 Conexión del motor de corriente
alterna
PE N
C
r
M 1~

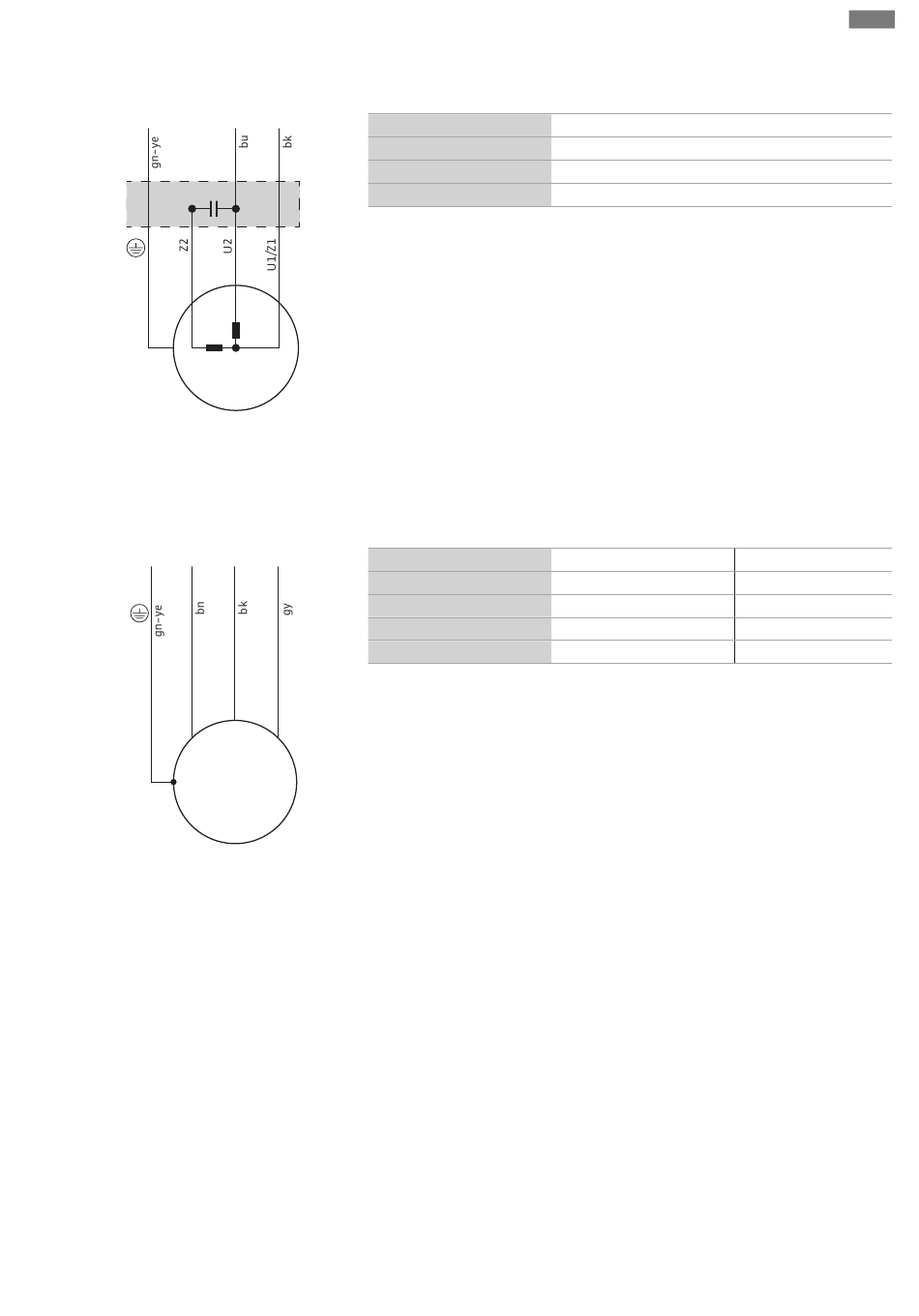

Fig. 4: Esquema de conexión del motor de co-
rriente alterna
6.5.4 Conexión del motor de corriente
trifásica
PE U V
M 3~
Fig. 5: Esquema de conexión del motor de co-
rriente trifásica EMU KS...
Instrucciones de instalación y funcionamiento Wilo-EMU KS
Instalación y conexión eléctrica
L
Color del hilo
Negro (bk)
Azul (bu)
Verde/amarillo (gn-ye)
La ejecución de corriente alterna está equipada con un enchufe con toma de tierra. La
conexión a la red eléctrica tiene lugar al introducir el enchufe en la caja de enchufe. El
enchufe no es seguro contra inundaciones. Instalar el enchufe con una protección
contra inundaciones. Respete las indicaciones sobre el tipo de protección (IP) del en-
chufe.
¡PELIGRO! Si la bomba se conecta directamente al cuadro de control, se debe des-
montar el enchufe y dejar la conexión eléctrica en manos de un electricista especia-
lizado.
EMU KS...
W
Color del hilo
Marrón (bn)
Negro (bk)
Gris (gy)
Verde/amarillo (gn-ye)
En el caso de los motores de corriente trifásica, debe estar disponible un campo girato-
rio hacia la derecha. La ejecución de corriente trifásica está equipada con un conector
inversor de fases CEE o con un extremo de cable libre:
▪ Si hay un conector inversor de fases CEE disponible, la conexión a la red eléctrica tiene
lugar al introducir el enchufe en la caja de enchufe. El enchufe no es seguro contra
inundaciones. Instalar el enchufe con una protección contra inundaciones. Respete
las indicaciones sobre el tipo de protección (IP) del enchufe.
▪ Si hay un extremo de cable libre disponible, la bomba se debe conectar directamente al
cuadro de control. ¡PELIGRO! Si la bomba se conecta directamente al cuadro de con-
trol, se debe desmontar el enchufe y dejar la conexión eléctrica en manos de un
electricista especializado.
Borne
L
N
Tierra
Denominación
U
V
W
Tierra
es
Borne
L1
L2
L3
PE
