6.5.2.2 Kontroll av temperaturgivarens
motstånd
6.5.2.3 Kontrollera motståndet för den
externa elektroden för
övervakning av tätningskammare
6.5.3 Anslutning enfasmotor
PE N
C
r
M 1~

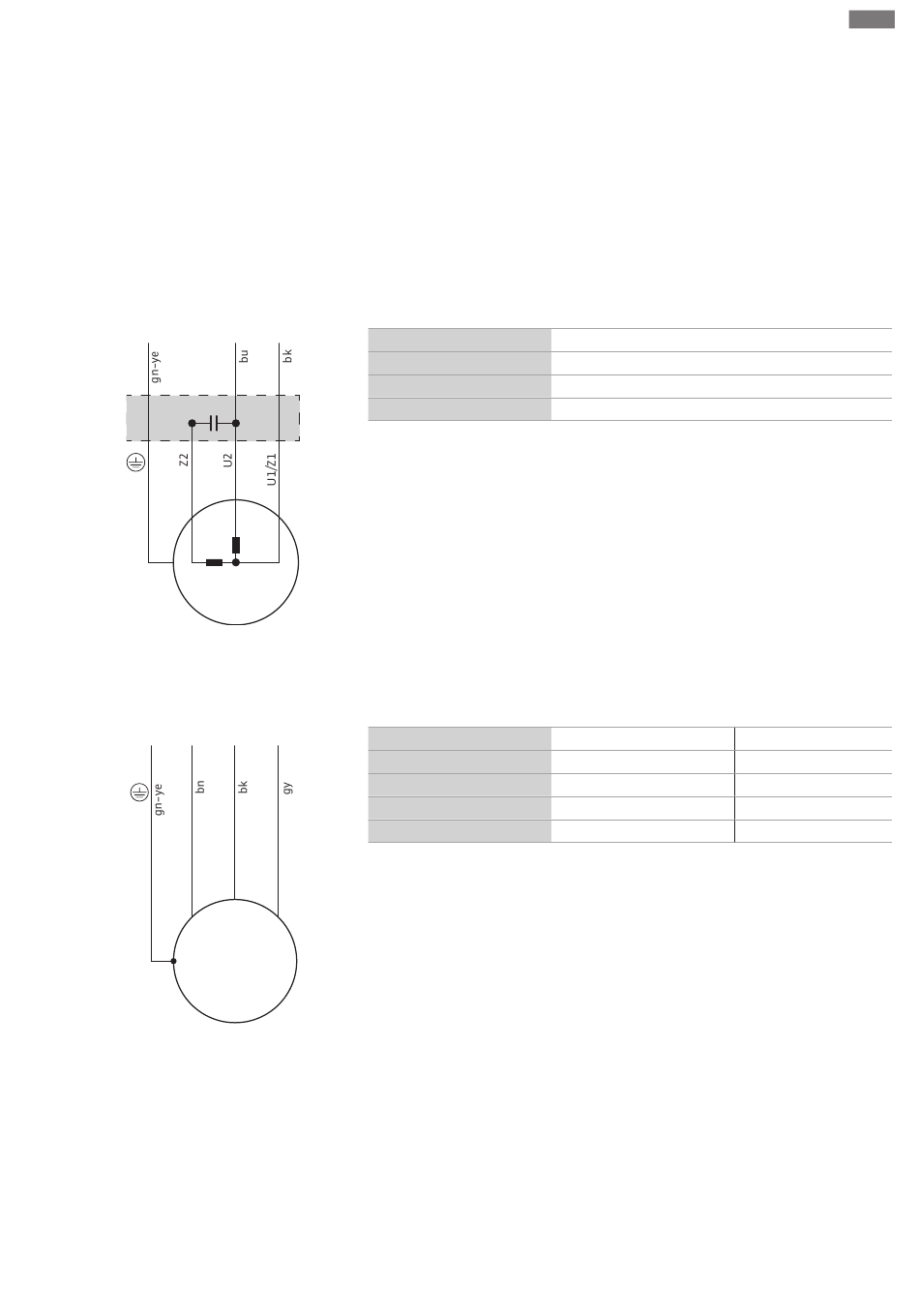

Fig. 4: Anslutningsschema enfasmotor
6.5.4 Anslutning trefasmotor
PE U V
M 3~
Fig. 5: Anslutningsschema trefasmotor EMU
KS...
Monterings- och skötselanvisning Wilo-EMU KS
Installation och elektrisk anslutning
▪ Vid ytterligare mätningar: värdet måste vara större än 2 MΩ.
Kontrollera temperaturgivarens motstånd med en ohmmeter. Följande mätvärden
måste hållas:
▪ Bimetallsensor: Mätvärde = 0 ohm (genomgång).
▪ PTC-sensor (termistor): Mätvärde beroende på antalet monterade sensorer. En PTC-
sensor har ett motstånd i kallt läge på mellan 20 och 100 ohm.
– Med tre sensorer i serie ligger mätvärdet mellan 60 och 300 ohm.
– Med fyra sensorer i serie ligger mätvärdet mellan 80 och 400 ohm.
Kontrollera elektrodmotståndet med en ohmmeter. Det uppmätta värdet måste gå mot
"oändligheten". Vid värden ≤ 30 kOhm finns det vatten i oljan. Genomför oljebyte!
L
Ledarfärg
Svart (bk)
Blå (bu)
Grön/gul (gn-ye)
Enfasutförandet har en jordad kontakt. Anslutning till elnätet sker genom att man
sätter stickkontakten i eluttaget. Stickkontakten är inte översvämningssäker. Installera
uttaget översvämningssäkert! Beakta uppgifterna om stickkontaktens skyddsklass
(IP).
FARA! Om pumpen ska anslutas direkt till automatikskåpet ska stickkontakten
demonteras och den elektriska anslutningen utföras av en elektriker!
EMU KS...
W
Ledarfärg
Brun (bn)
Svart (bk)
Grå (gy)
Grön/gul (gn-ye)
För trefasmotorer måste rotationsfältet vara högerroterande. Trefasutförandet är har en
CEE-stickkontakt eller en fri kabelände:
▪ Om en CEE-stickkontakt finns sker anslutningen till elnätet genom att stickkontakten
sätts i eluttaget. Stickkontakten är inte översvämningssäker. Installera uttaget
översvämningssäkert! Beakta uppgifterna om stickkontaktens skyddsklass (IP).
▪ Om en fri kabelände finns måste pumpen anslutas direkt till automatikskåpet.
FARA! Om pumpen ska anslutas direkt till automatikskåpet ska den elektriska
anslutningen utföras av en elektriker!
Plint
L
N
Jord
Beteckning
U
V
W
Jord
sv
Plint
L1
L2
L3
PE
