6.4.1 Onderhoudswerkzaamheden
6.4.1.1 Waaier draaien
6.4.2 Mobiele natte opstelling
7
6
5
4

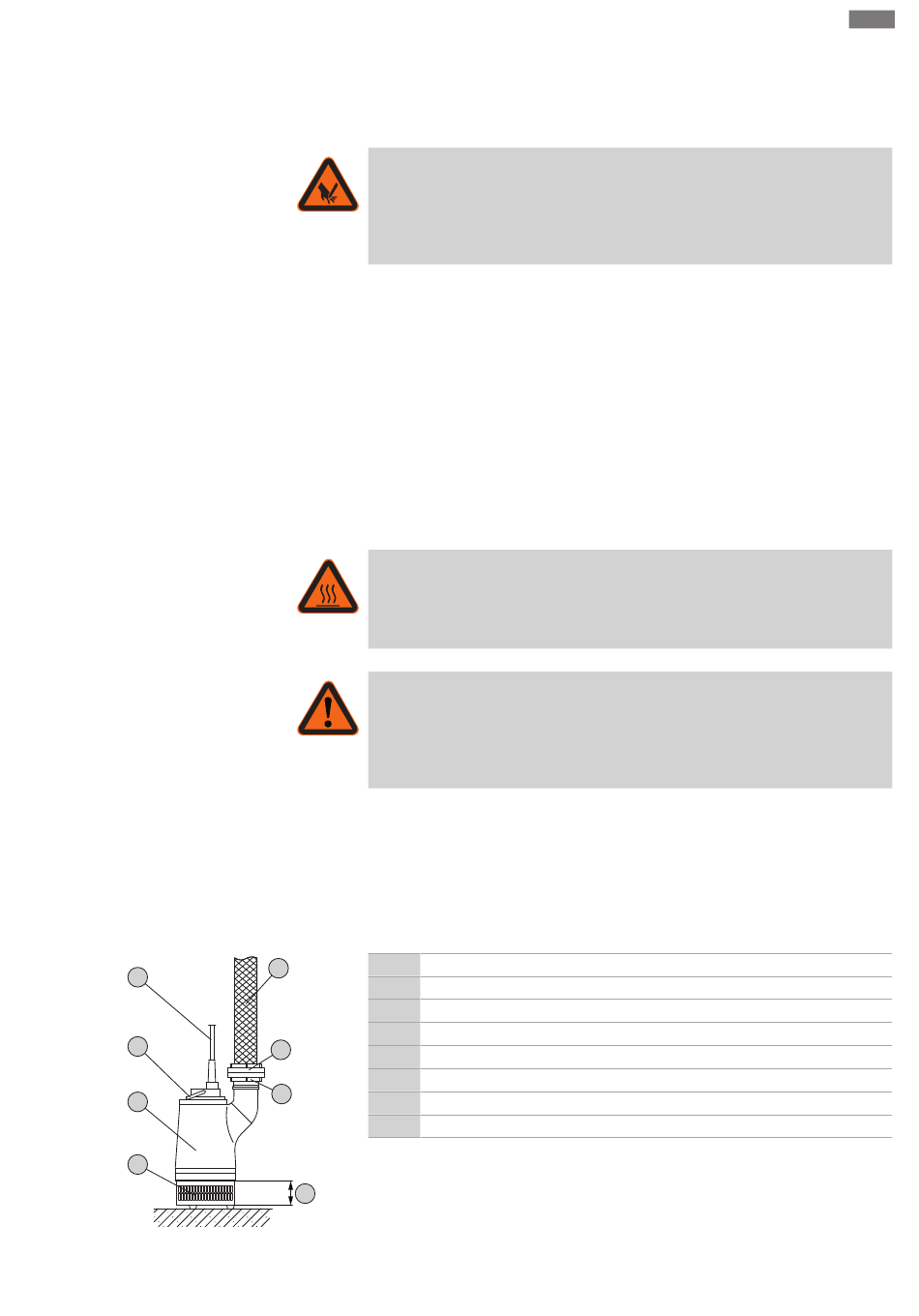

Fig. 3: Natte opstelling, mobiel
Inbouw- en bedieningsvoorschriften Wilo-EMU KS
Installatie en elektrische aansluiting
Na een opslagtijd van meer dan 6 maanden moet de waaier, voorafgaand aan de mon-
tage, draaien.
WAARSCHUWING
Scherpe randen op waaier en zuigaansluiting!
Op de waaier en de zuigaansluiting kunnen scherpe randen ontstaan. Er bestaat ge-
vaar voor amputatie van ledematen! Het is verplicht om veiligheidshandschoenen te
dragen om snijwonden te voorkomen.
‡
De pomp is niet aangesloten op het elektriciteitsnet!
‡
De beschermingsuitrusting wordt gebruikt!
1. Pomp verticaal op een vaste ondergrond neerzetten.
WAARSCHUWING! Beknellingsgevaar voor handen. Zorg ervoor dat de pomp
niet kan omvallen of wegglijden!
LET OP! De pomp niet horizontaal leggen, want dan kan er olie uit de motor lo-
pen!
2. Pomp zonder zuigzeef: Grijp voorzichtig en langzaam van onder af in het hydrauli-
sche huis en draai de waaier.
Pomp met zuigzeef: Steek geschikt gereedschap door de zuigzeef en draai de
waaier.
WAARSCHUWING
Gevaar voor verbranding aan hete oppervlakken!
Het motorhuis kan tijdens het bedrijf heet worden. Er bestaat gevaar voor brand-
wonden. Laat de pomp na het uitschakelen afkoelen tot de omgevingstemperatuur!
WAARSCHUWING
Afscheuren van de drukslang!
Door het afscheuren of wegslaan van de drukslang kan er (ernstig) letsel ontstaan.
Bevestig de drukslang op een veilige wijze op de uitlaatopening! Voorkom het knik-
ken van de drukslang.
Voor de mobiele opstelling is de pomp voorzien van een zuigkorf. De zuigkorf filtert
grove vaste stoffen uit het medium en zorgt voor een veilige opstelling op een vaste
ondergrond. Hierdoor kan de pomp op een plaats naar keuze in de bedrijfsruimte/op-
stelplaats worden gepositioneerd. Bij opstelplaatsen met een zachte ondergrond moet
een harde grondplaat worden gebruikt om inzakken te voorkomen. Aan de perszijde
wordt een drukslang of een leidingsysteem aangesloten.
Werkstappen
1 1 Drukslang
2 Storzkoppeling (drukslang)
3 Storzkoppeling (persaansluiting)
4 Zuigzeef
2
5 Pomp
6 Draagbeugel: Bevestigingspunt voor hijsmiddel
3
7 Aansluitkabel
8 Slurpbedrijf
‡
Persaansluiting voorbereid: Slangaansluiting of storzkoppeling gemonteerd.
1. Bevestig het hijswerktuig met een harp aan het bevestigingspunt op de pomp.
8
2. Pomp optillen en op de werklocatie neerzetten.
3. Plaats de pomp op een vaste ondergrond. VOORZICHTIG! Voorkom dat de pomp
inzakt!
