6.5.2.3 Hermētiskās telpas pārraudzības
ārējo elektrodu pretestības
pārbaude
6.5.3 Pieslēgums maiņstrāvas motoram
PE N
C
r
M 1~

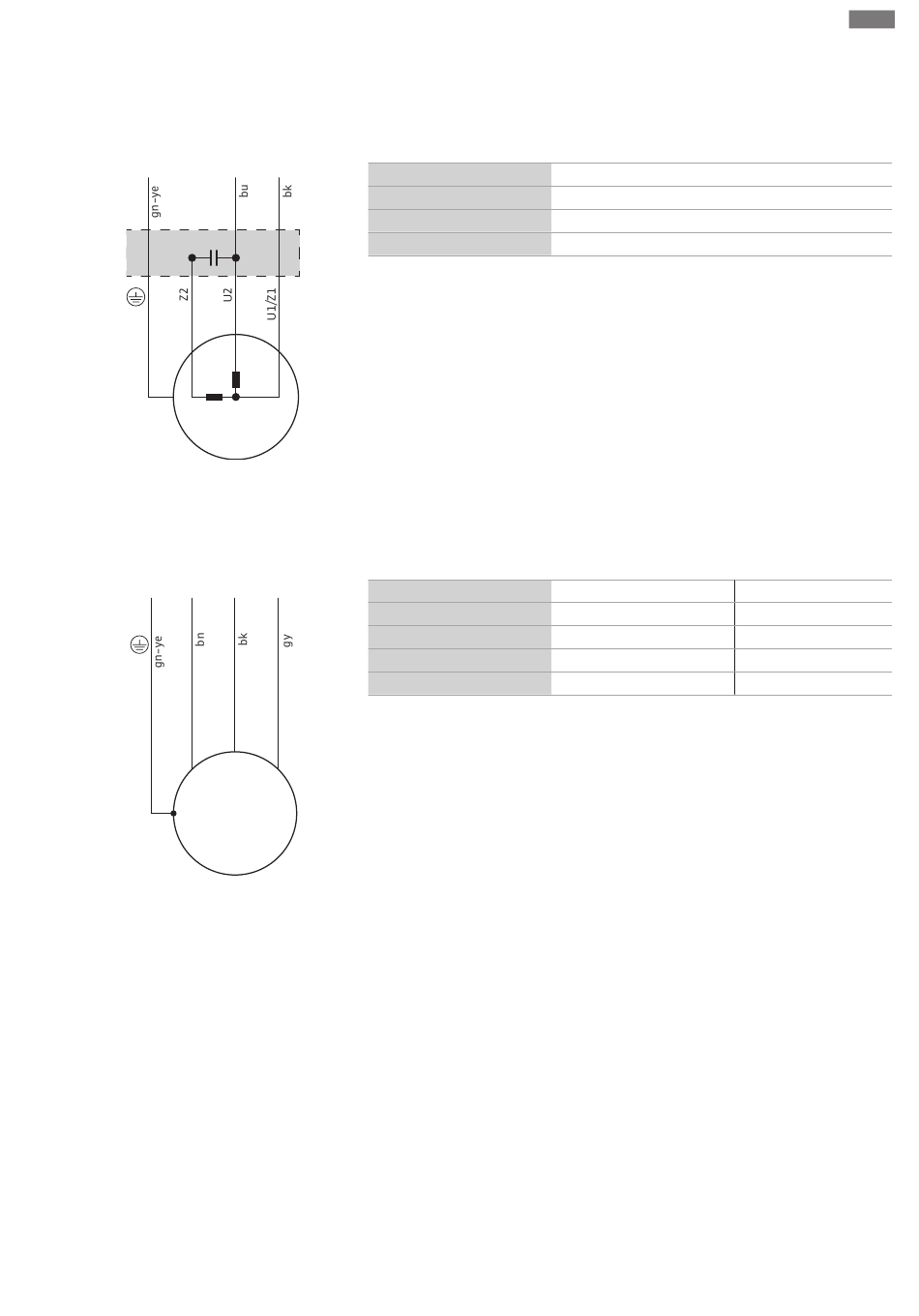

Fig. 4: Maiņstrāvas motora pieslēgumu shēma
6.5.4 Pieslēgums trīsfāzu maiņstrāvas
motoram
PE U V
M 3~
Fig. 5: EMU KS... trīsfāzu maiņstrāvas motora
pieslēguma shēma
Uzstādīšanas un ekspluatācijas instrukcija Wilo-EMU KS
Montāža un pieslēgums elektrotīklam
Izmēriet elektrodu pretestību ar ommetru. Mērītajai vērtībai jātuvojas norādei
„bezgalība". Ja vērtība ir ≤ 30 kΩ, eļļa satur ūdeni. Nomainiet eļļu!
L
Dzīslas krāsa
Melna (bk)
Zila (bu)
Zaļa/dzeltena (gn-ye)
Maiņstrāvas modelis ir aprīkots ar kontaktdakšu ar zemējuma spaili. Pieslēgumu strāvas
padeves tīklam nodrošina, iespraužot spraudni kontaktligzdā. Spraudnis nav aizsargāts
pret pārplūšanu. Ierīkojiet kontaktligzdu droši pret pārplūšanu! Ievērojiet ar spraudņa
aizsardzības pakāpi (IP) saistīto norādi.
BĪSTAMI! Ja sūkni vadības ierīcei pievieno tiešā veidā, demontējiet spraudni un
lieciet kvalificētam elektriķim izveidot elektrisko pieslēgumu!
EMU KS...
W
Dzīslas krāsa
Brūna (bn)
Melna (bk)
Pelēka (gy)
Zaļa/dzeltena (gn-ye)
Trīsfāzu maiņstrāvas motoriem jāizmanto pa labi rotējošs elektromagnētiskais lauks.
Trīsfāzu maiņstrāvas modelis ir aprīkots ar CEE fāzu maiņas spraudni vai ar brīvu kabeļa
galu.
▪ Ja ir pieejams CEE fāzu maiņas spraudnis, pieslēgumu strāvas tīklam nodrošina,
iespraužot spraudni kontaktligzdā. Spraudnis nav aizsargāts pret pārplūšanu. Ierīkojiet
kontaktligzdu droši pret pārplūšanu! Ievērojiet ar spraudņa aizsardzības pakāpi (IP)
saistīto norādi.
▪ Ja ir pieejams brīvs kabeļa gals, sūknis jāpieslēdz vadības ierīcei tieši. BĪSTAMI! Ja sūkni
vadības ierīcei pievieno tieši, lieciet kvalificētam elektriķim izveidot elektrisko
pieslēgumu!
Spaile
L
N
Zemējums
Nosaukums
U
V
W
Zemējums
lv
Spaile
L1
L2
L3
PE
