6.4.2 Szállítható nedvesaknás telepítés
7
6
5
4

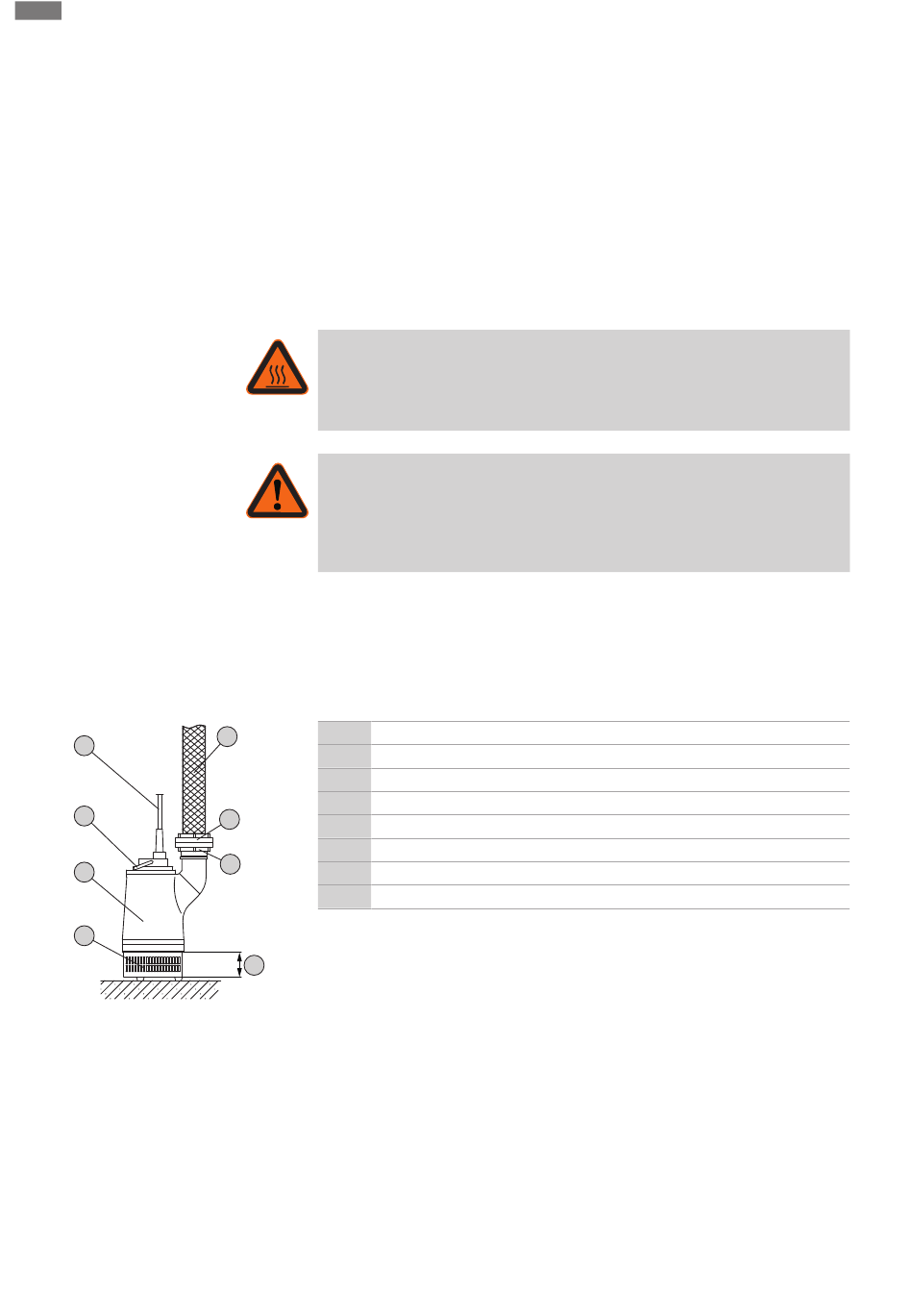

Fig. 3: Hordozható nedvesaknás telepítés
6.4.3 Szintvezérlés
396
Telepítés és villamos csatlakoztatás
‡
A szivattyú nincs csatlakoztatva az elektromos hálózathoz!
‡
A védőfelszerelést használják.
1. Helyezze a szivattyút függőleges helyzetben szilárd felületre.
FIGYELMEZTETÉS! A kéz becsípődésének veszélye. Gondoskodjunk arról, hogy a
szivattyú ne tudjon felborulni vagy elcsúszni!
ÉRTESÍTÉS! Ne fektesse a szivattyút vízszintes helyzetbe, mert olaj folyhat ki a
motorból!
2. Beszívó szűrő nélküli szivattyú: Óvatosan, lassan nyúljunk fel a hidraulikaházba, és
forgassuk meg a járókereket.
Szivattyú beszívó szűrővel: Dugjon be egy arra alkalmas szerszámot a beszívó szű-
rőbe, és forgassa el a járókereket.
FIGYELMEZTETÉS
Égési sérülések veszélye a forró felületeken!
Üzem közben a motorház felforrósodik. Ez égési sérüléseket okozhat. A szivattyú ki-
kapcsolása után hagyjuk lehűlni a motort a környezeti hőmérsékletre!
FIGYELMEZTETÉS
A nyomótömlő leszakadása!
A nyomótömlő leszakadása, ill. elsodródása (súlyos) sérüléseket okozhat. A nyomó-
tömlőt biztonságosan rögzítsük a kifolyásnál! Akadályozzuk meg a nyomótömlő
megtörését.
A hordozható telepítéshez a szivattyút szívókosárral szereljük fel. A szívókosár kiszűri a
nagyobb szilárd anyagokat a szállítható közegből, valamint szilárd talaj esetén lehetővé
teszi a stabilitást. Ezért az üzemi tér/telepítés helye tetszőlegesen választható. A lágy
talajba történő besüllyedés megakadályozása érdekében a telepítés helyén kemény
alátétet használjon. A nyomóoldalon nyomótömlőt vagy csövezést kell csatlakoztatni.
Munkalépések
1 Nyomótömlő
1
2 Storz csatlakozó (nyomótömlő)
3 Storz csatlakozó (nyomócsonk-csatlakozás)
4 Beszívó szűrő
2
5 Szivattyú
6 Fogantyú: Rögzítési pont az emelőeszközökhöz
3
7 Csatlakozókábel
8 Szürcsölő üzem
‡
Nyomócsonk-csatlakozás előkészítve: Tömlőcsatlakozás vagy Storz csatlakozó
felszerelve.
8
1. Az emelőeszközt láncvégszem segítségével kell rögzíteni a szivattyú rögzítési
pontjához.
2. Emeljük ki a szivattyút, és tegyük a helyére.
3. Állítsuk a szivattyút szilárd talajra. VIGYÁZAT! Kerülje a szivattyú besüllyedését!
4. A nyomótömlőt fektessük le, majd rögzítsük az adott helyen (pl. a lefolyásnál). VE-
SZÉLY! A nyomótömlő leszakadása, ill. elsodródása (súlyos) sérüléseket okoz-
hat! A nyomótömlőt biztonságosan kell a kifolyásnál rögzíteni.
5. A csatlakozókábelt szakszerűen fektessük le. VIGYÁZAT! Ne sértse meg az csatla-
kozókábelt!
▶ A szivattyú telepítve van, az elektronikai szakember elvégezheti az elektromos
csatlakozást.
A szintvezérlés segítségével kerülnek rögzítésre a töltésszintek, a szivattyú pedig a töl-
tésszinttől függően automatikusan be- és kikapcsol. A töltésszintek rögzítése különfé-
