sv
4

Produktbeskrivning

4.1

Konstruktion

6
2
1
3
6
4
5

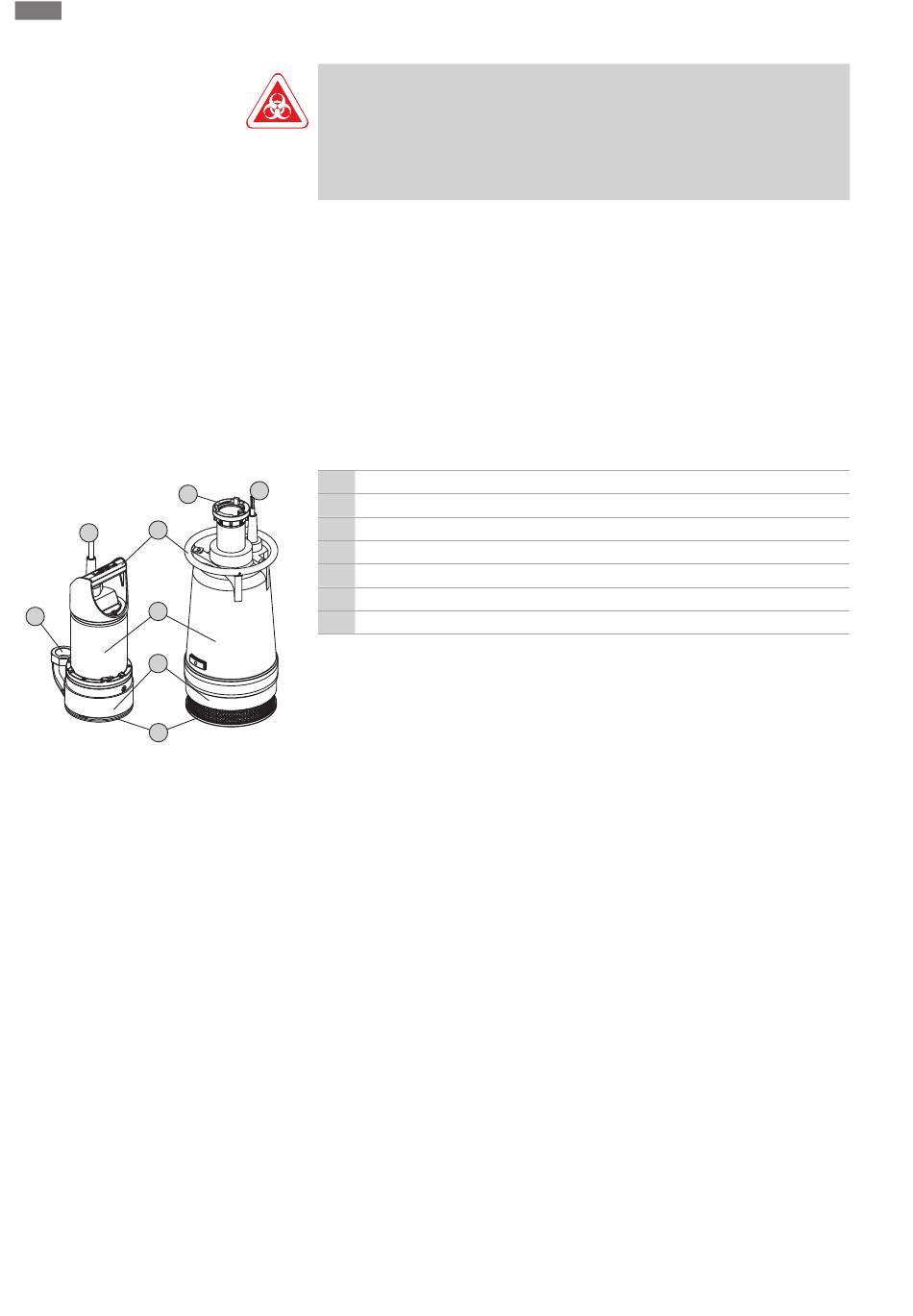

Fig. 1: Översikt EMU KS
4.1.1 Hydraulik
4.1.2 Motor
4.1.3 Tätning
4.1.4 Material
838
Produktbeskrivning
FARA
Fara på grund av hälsofarliga media!
Om pumpen används i hälsofarliga media måste pumpen dekontamineras efter
demontering och före alla kommande arbeten! Livsfara! Observera anvisningarna i
arbetsreglerna! Den driftansvarige måste se till att personalen har fått tillgång till
och har läst arbetsreglerna!
De dränksäkra pumparna får inte användas för pumpning av:
▪ tappvatten
▪ avloppsvatten med och utan fekalier
▪ medier som innehåller hårda beståndsdelar (t.ex. sten, trä, metall, sand o.s.v.)
▪ medier med torrsubstans
Avsedd användning innebär också att alla instruktioner i denna anvisning ska följas. All
användning som avviker från detta räknas som felaktig användning.
Dränkbar dräneringspump som översvämningsbart blockaggregat för kontinuerlig drift i
våt installation.
1 Strömkabel
1
2 Handtag/lyftpunkt
3 T.om. byggstorlek 20: Motorhus
3 Fr.o.m. byggstorlek 24: Kylmantel
4 Hydraulhus
5 Sugstuts med sugsil
6 Tryckanslutning
Centrifugalhydraulik med halvöppet flerkanalhjul och vertikal gängad anslutning på
trycksidan. En Storz-koppling är monterad på tryckanslutningen.
Hydrauliken är inte självsugande, d.v.s. mediet måste rinna in av sig självt eller med
förtryck.
EMU KS...
Motorerna som används är självkylande dränksäkra motorer i enfasutförande eller
trefasutförande. T.o.m. byggstorlek 20 sker kylningen genom oljepåfyllning i
motorrummet. Fr.o.m. byggstorlek 24 används en kylmantel. Spillvärmen avges direkt
till mediet via motorhuset. Motorn kan användas nedsänkt eller ej nedsänkt vid
kontinuerlig drift. Anslutningskabeln har en jordad kontakt i enfasutförandet och en
CEE-kontakt i trefasutförandet. Driftskondensatorn är inbyggd i stickkontakten på
enfasmotorerna.
EMU KS... Ex
Motorerna som används är ytkylda dränksäkra motorer i trefasutförande. Kylningen sker
genom det omgivande mediet. Spillvärmen avges direkt till mediet via motorhuset.
Motorn kan lyftas upp ur nedsänkt läge under drift. Anslutningskabeln är
längsvattentätt gjuten och har fria kabeländar eller en CEE-kontakt.
Tätningen mot mediet och motorrummet sker med två mekaniska tätningar.
Tätningskammaren mellan de mekaniska tätningarna är fylld med medicinsk vitolja.
WILO SE 2018-05
