6.5.2.1 Verificar a resistência de
isolamento da bobinagem do
motor
6.5.2.2 Verificar a resistência do sensor
de temperatura
6.5.2.3 Verificar a resistência do elétrodo
externo para a monitorização da
vedação
6.5.3 Ligação do motor monofásico
PE N
C
r
M 1~

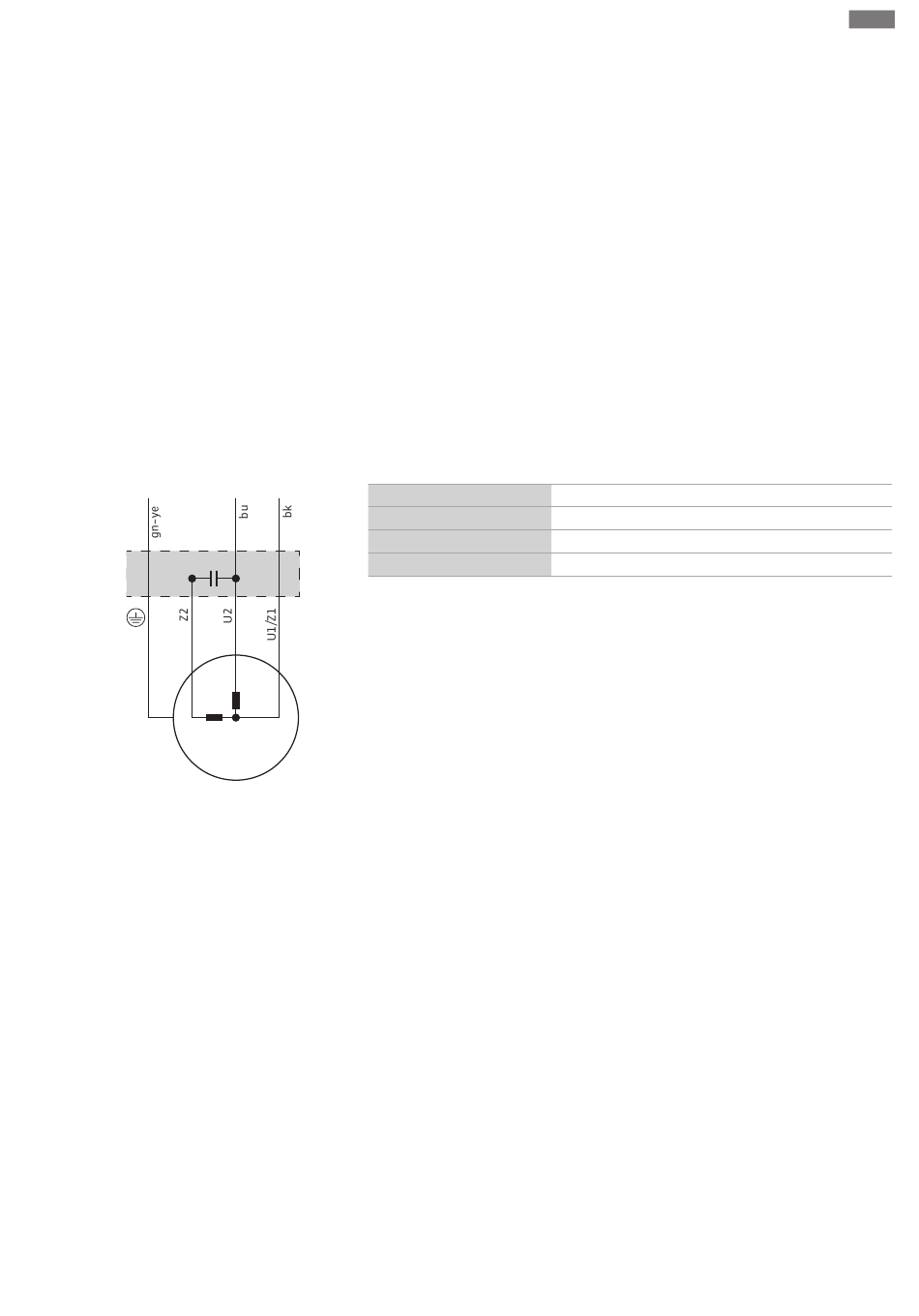

Fig. 4: Esquema de ligações do motor
monofásico
6.5.4 Ligação do motor de corrente
trifásica
Manual de Instalação e funcionamento Wilo-EMU KS
Instalação e ligação elétrica
Se os valores medidos divergirem das especificações, pode ter entrado humidade para
dentro do motor ou do cabo elétrico ou o dispositivo de monitorização está avariado.
Em caso de avaria, contactar o serviço de assistência.
Medir a resistência de isolamento com um aparelho de teste do isolamento (tensão
contínua de medição = 1000 V). Respeitar os seguintes valores:
▪ Na primeira colocação em funcionamento: A resistência de isolamento não pode ser
inferior a 20 MΩ.
▪ Nas restantes medições: O valor tem de ser superior a 2 MΩ.
Medir a resistência da sonda de temperatura com um ohmímetro. Devem ser
respeitados os seguintes valores de medição:
▪ Sensor bimetálico: Valor de medição = 0 ohms (passagem).
▪ Sensor PTC (resistência): O valor de medição depende do número de sensores
montados. Um sensor PTC tem uma resistência positiva entre 20 e 100 ohms.
– Em caso de três sensores em série, o valor de medição situa-se entre 60 e 300 ohms.
– Em caso de quatro sensores em série, o valor de medição situa-se entre 80 e
400 ohms.
Medir a resistência do elétrodo com um ohmímetro. O valor medido tem de se
aproximar de «infinito». No caso de valores ≤ 30 kohms, há água no óleo, mudar o óleo!
L
Cores dos fios
Preto (bk)
Azul (bu)
Verde/amarelo (gn-ye)
A versão de corrente monofásica está equipada com uma tomada de ligação à terra. A
ligação à rede eléctrica é efectuada através da inserção da ficha na tomada. A ficha não
é à prova de inundações. Instalar a ficha de forma a que seja à prova de inundações!
Respeitar a indicação relativa ao tipo de proteção (IP) da ficha.
PERIGO! Se a bomba for ligada diretamente ao aparelho de distribuição, desmontar a
ficha e mandar efetuar a ligação elétrica por um eletricista!
Terminal
L
N
Terra
