Manuel du produit - IRB 920
3HAC075721-004 Révision: D

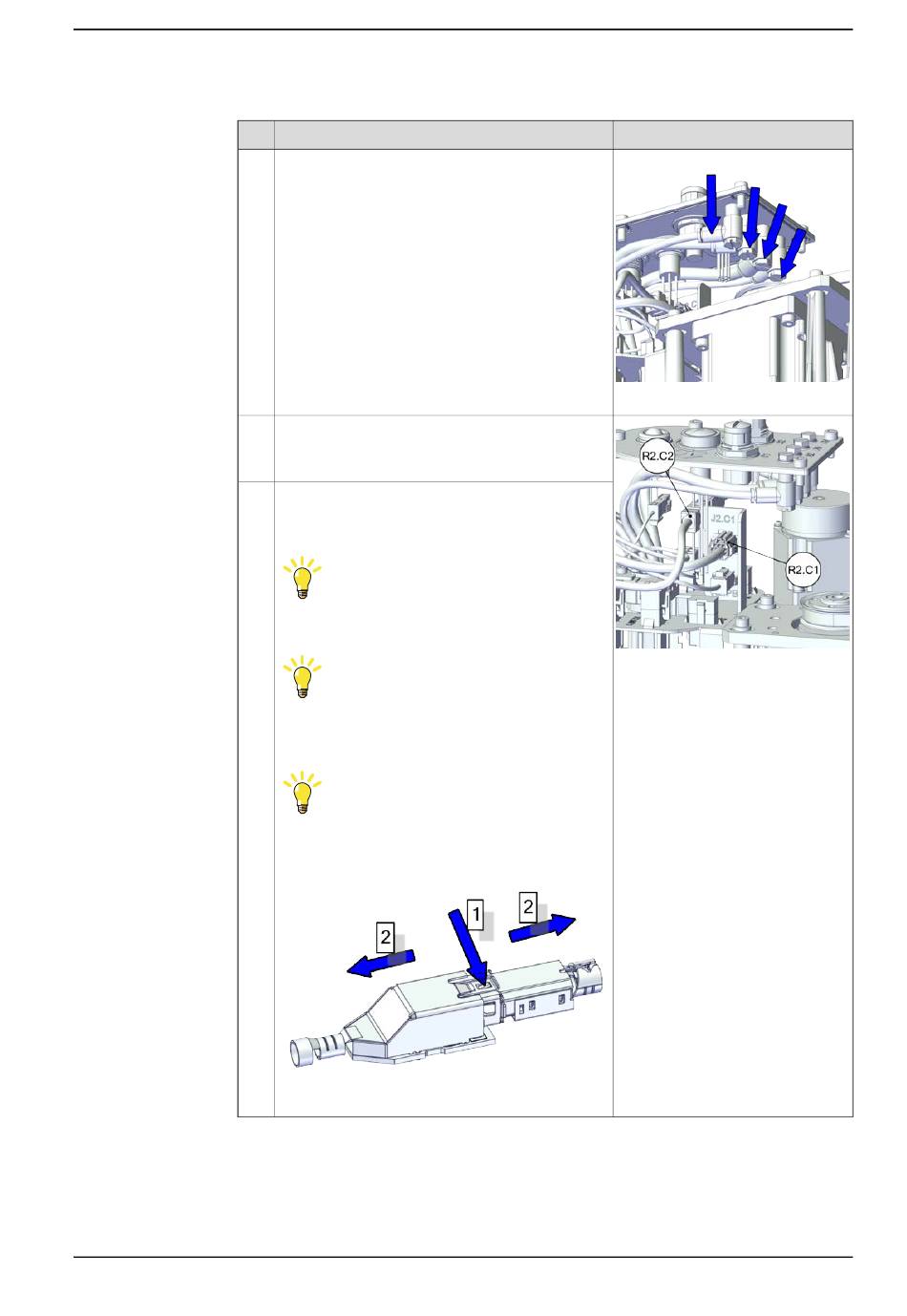

5.7.1 Remplacement du sous-ensemble de moteur d'axe 1
Action
Débranchez les tuyaux à air des connecteurs en
forme de L.
Pour les robots avec câblage C1
Débranchez le connecteur.
• R2.C1
Pour les robots avec câblage C2
Débranchez le connecteur.
• R1.C2
Conseil
Coupez les attaches de câble de R1.C2 en même
temps.
Conseil
Photographiez la position des connecteurs et des
câbles avant de les débrancher, de façon à dispo-
ser d'une référence au moment de les rebrancher.
Conseil
Le clip du connecteur doit être enfoncé (1) et tiré
vers l'avant (2) pour détacher le R1.C2 (pour le
câblage C2).
xx1800002943
© Copyright 2022- ABB. Tous droits réservés.
5 Réparation
Remarque
xx2100001032
xx2100001033
Suite page suivante
Suite
