ABB IRB 920 Manuel Du Produit page 883

4
Tirez sur le moyeu de processus pour le sortir
1
2
3
Manuel du produit - IRB 920
3HAC075721-004 Révision: D

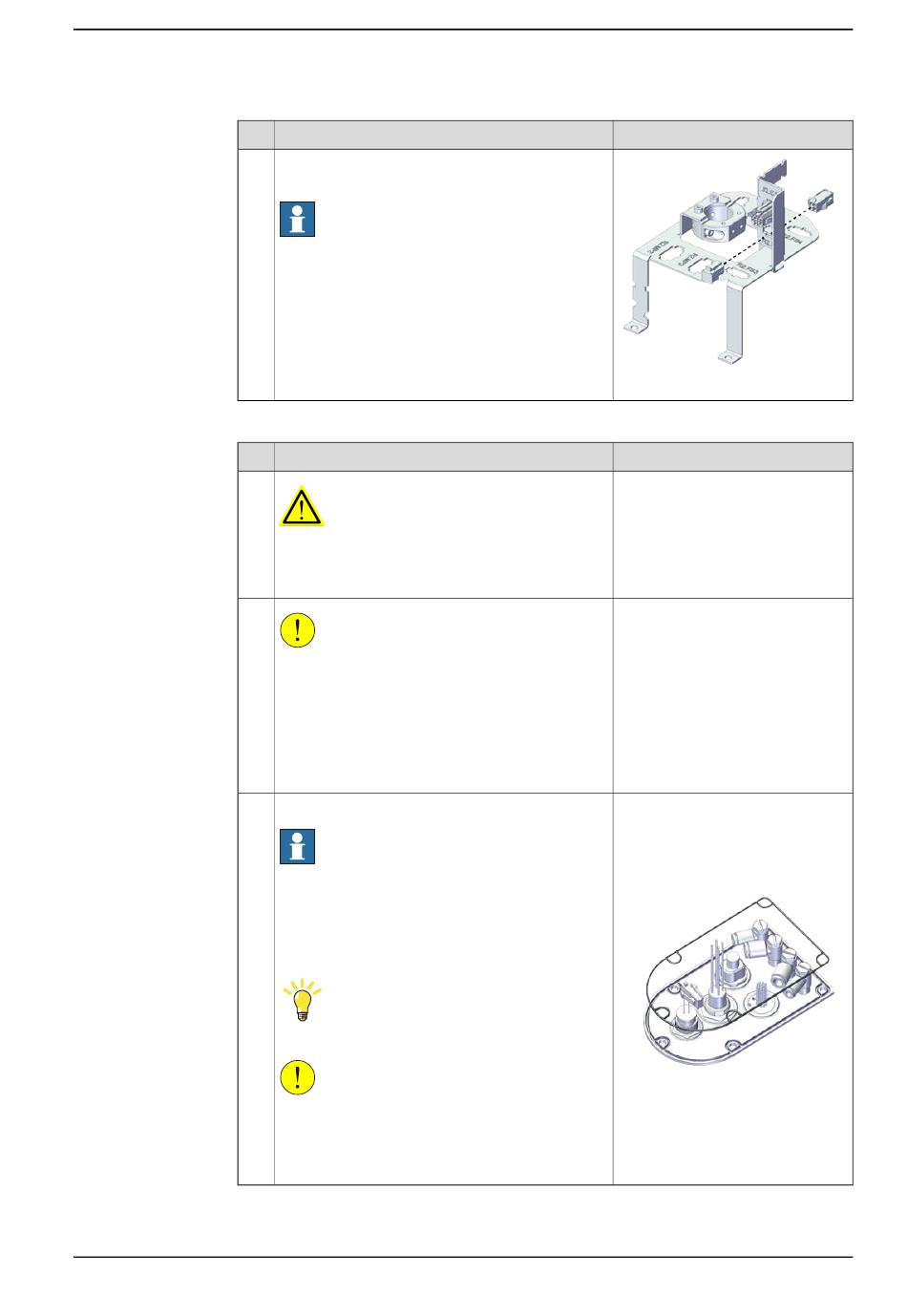

5.8.1 Remplacement du sous-ensemble de réducteur de l'axe 1
Action
Délogez et retirez la tête femelle du connecteur
du support.
Remarque
Les faisceaux ne sont pas visibles en raison des
exigences de clarté de l'illustration. Ils restent
présents à l'intérieur de l'embout de câble dans
la réalité.
Action
DANGER
Assurez-vous que toutes les alimentations élec-
triques, la pression hydraulique et la pression
d'air sont coupées.
ATTENTION
Pour les robots avec un type de protection
Clean Room
Retirez toujours la peinture à l'aide d'un couteau
et rectifiez le bord peint lors du démontage des
pièces du robot ! Reportez-vous à
placer les pièces, la peinture ou la surface sur le
robot doit être coupée. à la page
Sortez le moyeu de processus.
Remarque
Pour les robots avec classe de protection IP54
(option 3350-540)
Pour les robots avec type de protection Clean
Room (option 3351-1)
Vérifiez le joint du moyeu de processus.
Conseil
Remplacez le joint si nécessaire.
ATTENTION
Attention aux câbles fixés au couvercle ! Vous ne
pourrez pas retirer complètement le couvercle si
les connecteurs ne sont pas débranchés, comme
indiqué dans les étapes suivantes.
© Copyright 2022- ABB. Tous droits réservés.
Remarque
xx2100001031
Remarque
Avant de rem-
120.
Pour les robots avec classe de
protection IP54 (option 3350-540)
Pour les robots avec type de prote-
ction Clean Room (option 3351-1)
xx2100002438
5 Réparation
Suite
Suite page suivante
