Installation électrique

4.8 Connexions de signaux

4.8 Connexions de signaux
4.8.1

Terminal Module TM31 (-A60) (Option G60)

Remarque
L'affectation par défaut départ usine et la description du Terminal Module sont documentées
dans les schémas des circuits.
L'emplacement du Terminal Module dans le variateur est indiquée sur le schéma de
disposition.
Raccordement du blindage
La connexion du blindage des câbles de commande blindés sur le Terminal Module -A60
s'effectue à proximité immédiate du Terminal Module. Les platines de montage et le
Terminal Module –A60 comportent à cet effet des perforations dans lesquelles viennent
s'accrocher les attaches élastiques pour blindage fournies dans les pièces jointes. Les
blindages des câbles entrants et sortants doivent être connectés directement à ces endroits.
Veiller à un bon contact sur la plus grande surface possible.
Remarque
Ces attaches élastiques peuvent être utilisées pour tous les câbles de commande, car toutes
les connexions de blindages sont réalisées de la même façon.

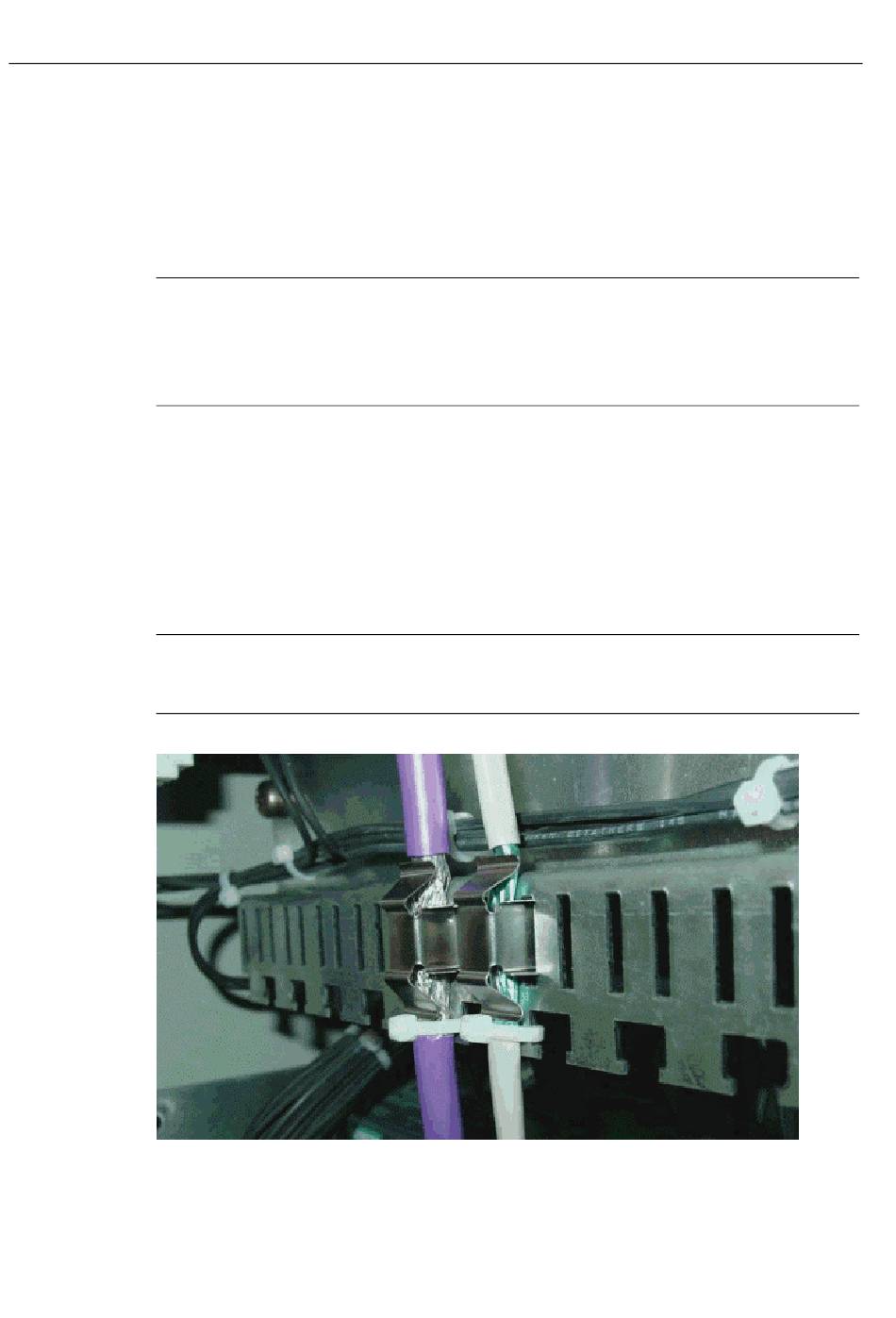

Figure 4-8
68
Raccordement du blindage
