Installation
4
Résistances de freinage
Variateurs : à partir de MCX91A-0320-5_3-.., à partir de MCX91A-0290-2_3-..

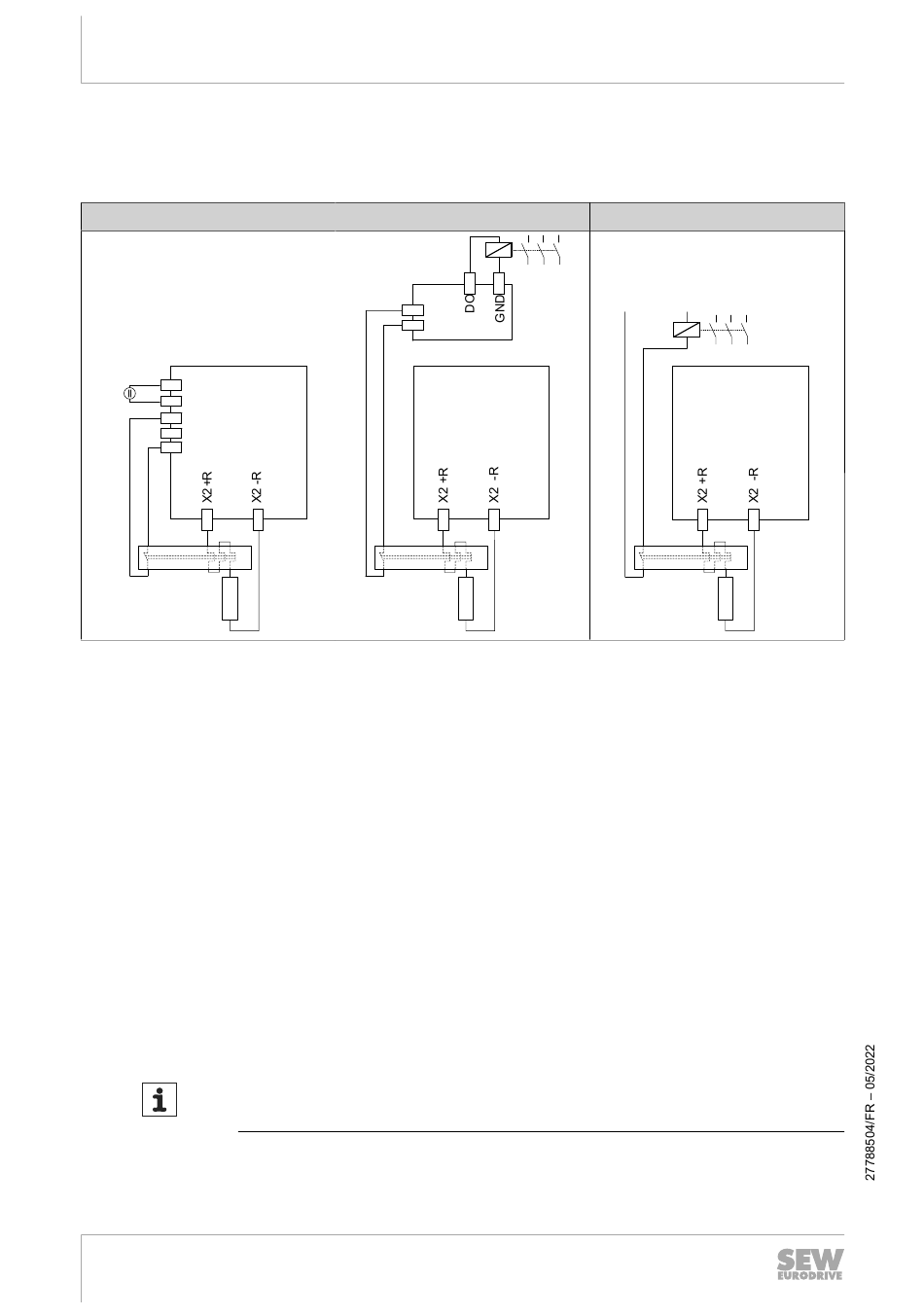

Branchement 1
DC 24 V
+
X5:24 V
X5:GND
-
X20:x DI0x
X20:8 GND
X20:7 24 VO
[2]
72
Notice d'exploitation – MOVITRAC
Si, avec ces variateurs de vitesse, un relais bilame externe est utilisé, il y a trois types
de branchement possibles.
MCX91A
[1]
Contacteur réseau
[2]
Résistance de freinage
[3]
API
•
Branchement 1
L'entrée digitale du variateur de vitesse raccordée au contact de signalisation du
relais bilame externe doit être paramétrée sur la fonction "Défaut résistance de
freinage externe".
– Lorsque le disjoncteur thermique déclenche, le signal est traité dans le varia-
teur de vitesse.
– Une réaction de l'API n'est pas nécessaire.
– La séparation de la liaison réseau par un dispositif de coupure externe n'est
pas nécessaire.
– Lorsque le disjoncteur thermique déclenche, le variateur de vitesse passe à
l'état "Verrouillage étage de puissance".
– Lorsque le variateur de vitesse détecte un frein hacheur défectueux, le flux
d'énergie est interrompu par verrouillage du redresseur.
REMARQUE
En cas de branchement 1 (raccordement de la résistance de freinage sans contac-
teur réseau), le variateur de vitesse doit être alimenté par DC 24 V externe.
•
Branchement 2
– Lorsque le disjoncteur thermique déclenche, le signal est traité dans l'API uni-
quement.
®
advanced
Branchement 2
[1]
[3]
DI
24 V OUT
MCX91A
[2]
Branchement 3
[1]
MCX91A
[2]
