5.8
Mise en service avec la console CBG21A
La mise en service avec la console CBG21A est réalisée de manière intuitive à l'aide
des pictogrammes et des fonctions disponibles sur l'afficheur.
La console de paramétrage CBG21A permet de mettre en service des moteurs asyn-
chrones et synchrones.
5.8.1

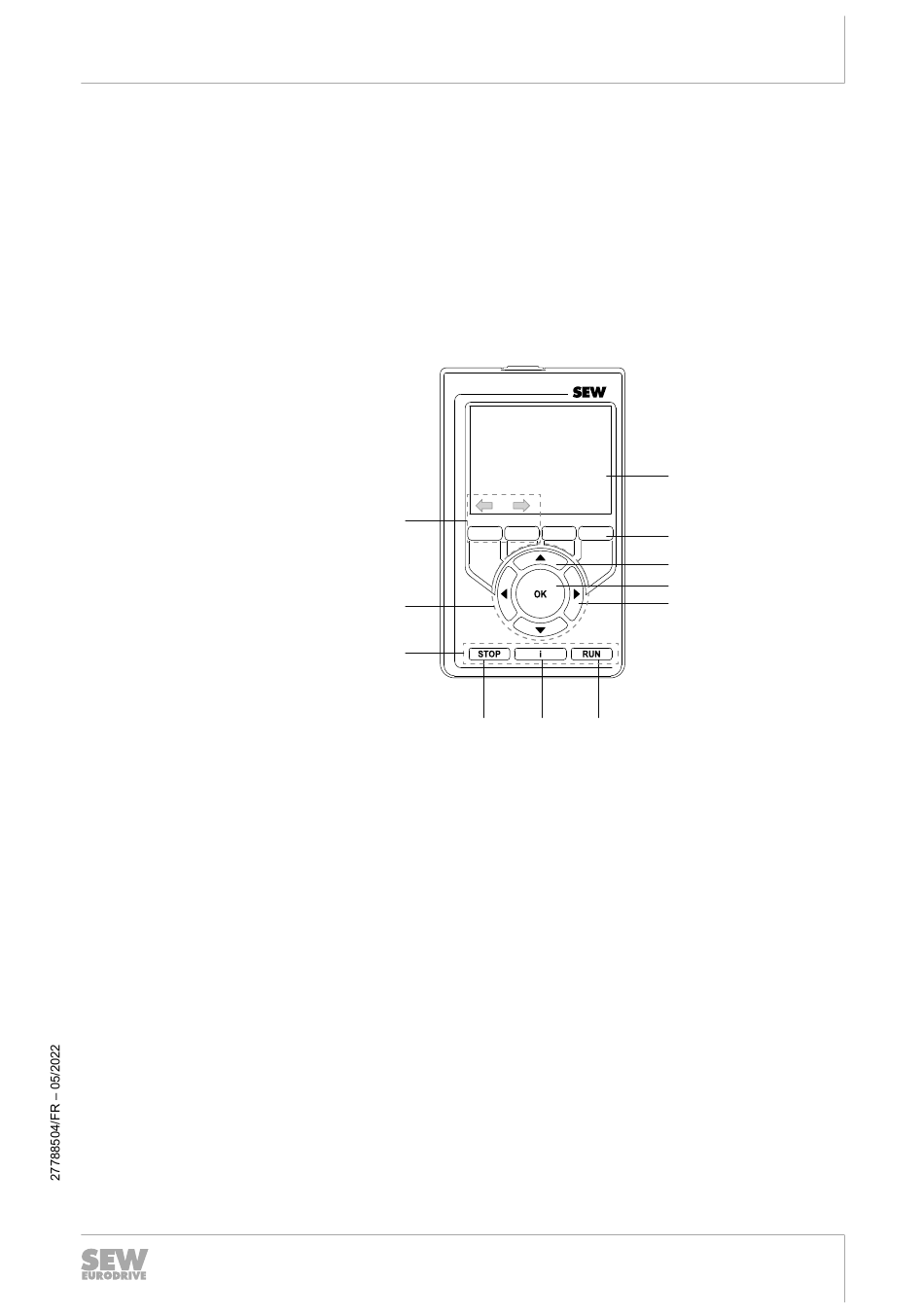

Console CBG21A
Sur cette console de paramétrage, l'aide à l'utilisateur est multilingue.
[1]
[2]
a = Figées sur Précédent / Suivant
b = Navigation dans le menu
[3]
[4]
[5]
c = Bloc pilotage en mode manuel
[6]
[7]
[8]
Les champs de sélection sont activés par <OK> ; la sélection s'effectue à l'aide des
touches flèche <Vers le haut / Vers le bas>. Valider par <OK>.
a
b
c
Afficheur couleur
4 touches de fonction dont l'affectation varie en fonction du contexte. Les fonc-
tions affectées sont précisées sur l'afficheur, au-dessus de chaque touche.
Touches flèche vers le haut / vers le bas
Valider la saisie
Touches flèche vers la gauche / vers la droite
Touche STOP
Touche info
Touche RUN
Mise en service avec la console CBG21A
[6]
[7]
[8]
Notice d'exploitation – MOVITRAC
Mise en service
[1]
[2]
[3]
[4]
[5]
25894023563
®
advanced
5
121
