Notice d'exploitation – MOVITRAC
•

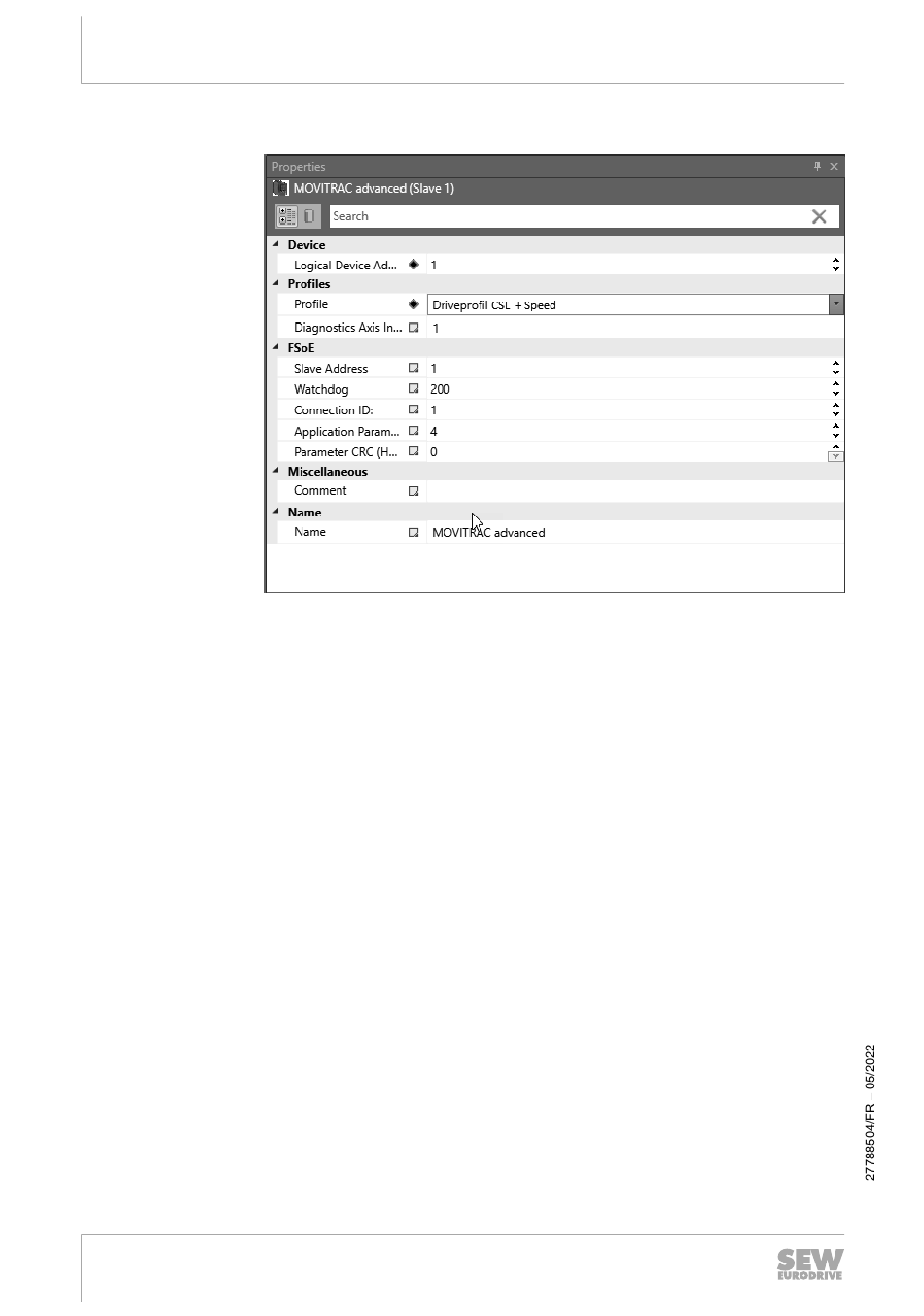

Champ de sélection "Slave Address"
Sélectionner ici l'adresse FSoE définie dans l'outil de paramétrage Assist CS..
®
dans MOVISUITE
•
Champ de sélection "Watchdog"
Le transfert est surveillé via des timer (Watchdog), qui sont surveillés dans
chaque participant FSoE du réseau. Cela permet de détecter de manière sûre
une interruption de transfert. Valeur par défaut : 200 ms, valeur recommandée :
250 ms
•
Champ de sélection "Connection ID"
Régler cette valeur sur "1".
•
Menu déroulant "RT Ethernet Bus"
®
L'EtherCAT
mode isochrone est connecté à l'entrée "ECAT in" et à la sortie
"ECAT out" de la SCU. Sélectionner le réglage "ECAT".
•
Champ de sélection "Application Parameter Length"
Régler cette valeur sur "4".
•
Champ de sélection "Parameter CRC"
Reprendre cette valeur de MOVISUITE
l'option de sécurité a été effectué avec succès via l'outil de paramétrage Assist
CS.. .
6. Ouvrir le diagramme en blocs fonctionnels.
®
advanced
.
®
36256000523
une fois que le paramétrage de
