4.4.2
Dégagement minimal et position de montage
Pour monter le variateur de vitesse dans l'armoire de commande, respecter les règles
suivantes.
•
•
•
•
REMARQUE
Pour les liaisons d'une section à partir de 10 mm
bure spécifiques selon EN 61800-5-1 ; le cas échéant, les espacements devront être
augmentés.
A
B
F
F

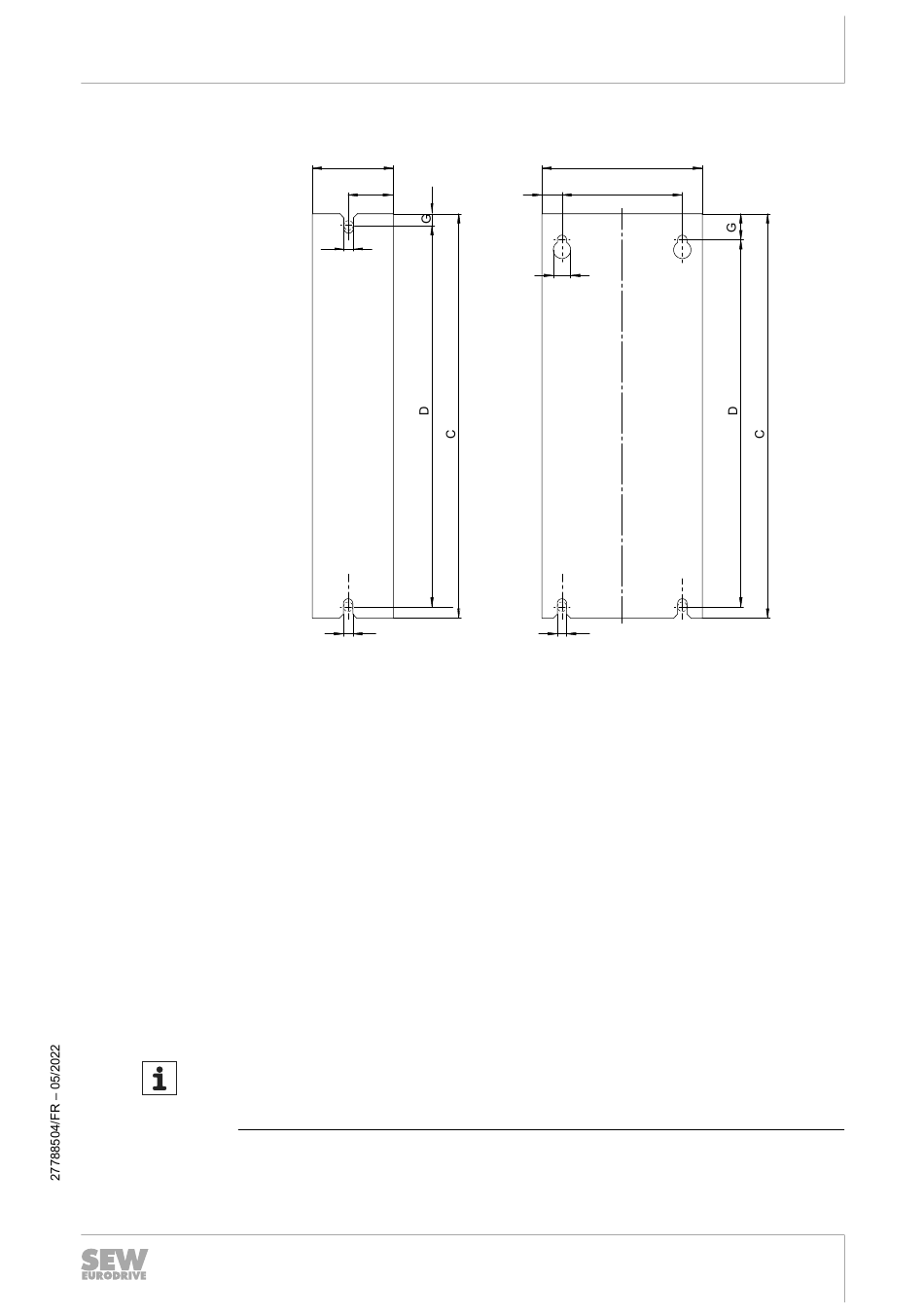

Disposition des perçages 1
Pour assurer la ventilation correcte des variateurs de vitesse, prévoir un espace-
ment de 100 mm minimum avec les parois de l'armoire, au-dessus et en dessous
des variateurs. Veiller à ce que la circulation de l'air dans cette zone de dégage-
ment ne soit pas entravée par des câbles ou par du matériel d'installation.
Veiller à ce que les variateurs ne soient pas installés dans le flux d'air chaud des
autres appareils.
Installer les variateurs de vitesse uniquement à la verticale. Le montage horizontal,
transversal ou tête en bas n'est pas autorisé.
Aucun dégagement latéral n'est nécessaire. Les appareils peuvent être disposés
directement les uns à côté des autres.
Installation mécanique
A
B
E
F
Disposition des perçages 2
2
, tenir compte des rayons de cour-
Notice d'exploitation – MOVITRAC
Installation
4
30904224779
