Composition de l'appareil
3
Composition du variateur de vitesse
3.3.6
MCX91A-1130 – 1770-503-4-.., MCX91A-1080-203-4-.. (taille 6)
A
[1]
[2]

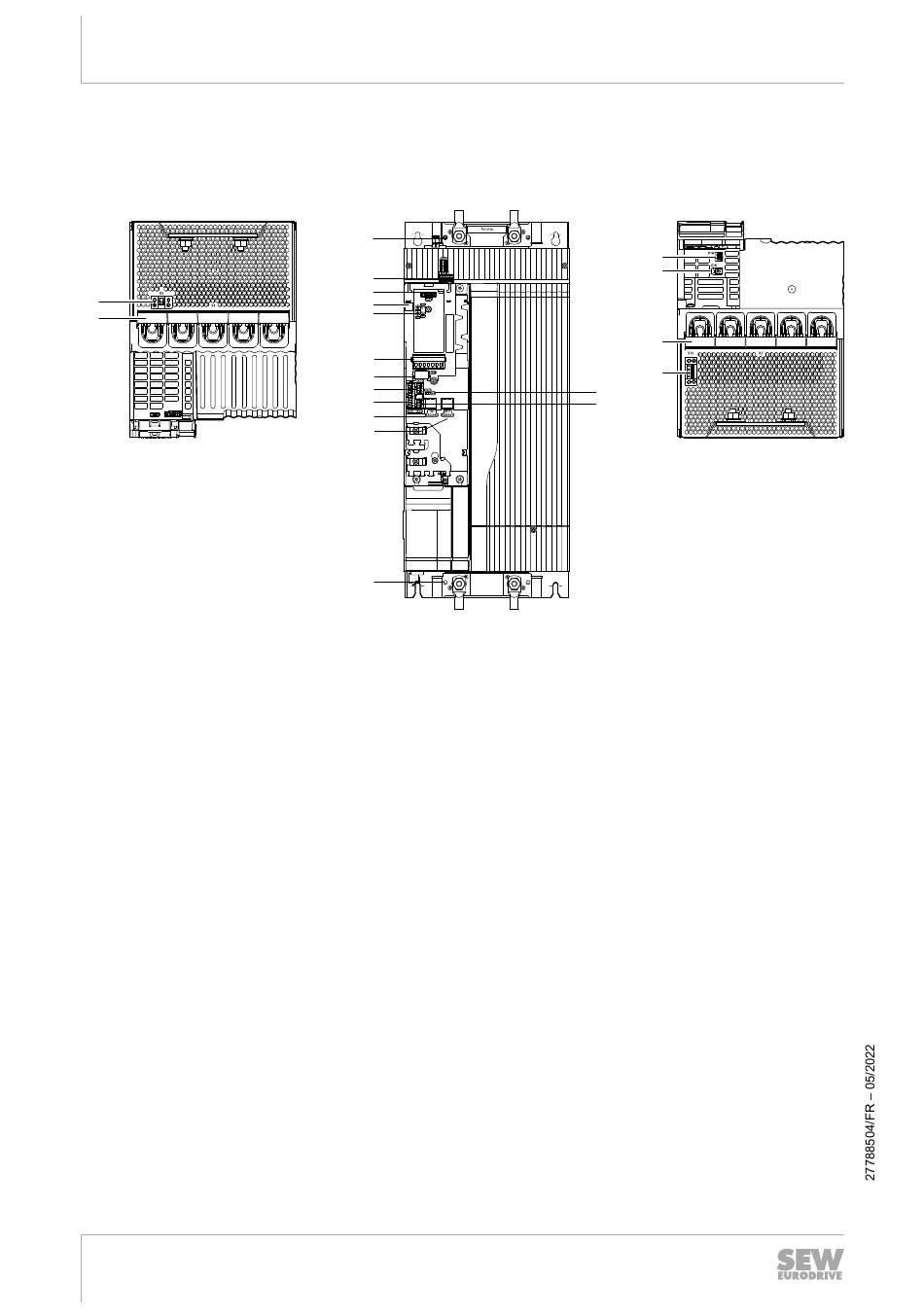

A : vue de dessus
[1] X5 : tension d'alimentation
24 V
[2] X1 : raccordement au réseau [4] X6 : raccordement pour cou-
28
Notice d'exploitation – MOVITRAC
B
B
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
B : vue de face
[3] Raccordement à la terre du
boîtier
pure sûre (STO)
[5] X33 : emplacement pour
CDM (accès à l'interface de
service)
[6] Étiquette produit avec
QR Code
[7] S1 / S2 : interrupteur ID
®
EtherCAT
[8] Diodes d'état
[9] Module mémoire
[10] X23 : entrées et sorties ana-
logiques
[11] X20 : entrées et sorties bi-
naires
[12] X30 / X40 IN : bus de terrain
[13] X30 / X41 OUT : bus de
terrain
[14] Raccordement à la terre du
boîtier
[15] S4 : commutation mA - V
entrée analogique
[16] X22 : contact relais hors po-
tentiel
®
advanced
C
[17]
[18]
[19]
[20]
[15]
[16]
9007234586331275
C : vue de dessous
[17] X18 : raccordement du
codeur
[18] X16 : raccordement
®
MOVILINK
DDI
[19] X2 : raccordement du moteur
et de la résistance de frei-
nage
[20] X10 : commande du frein et
surveillance de la tempéra-
ture moteur
