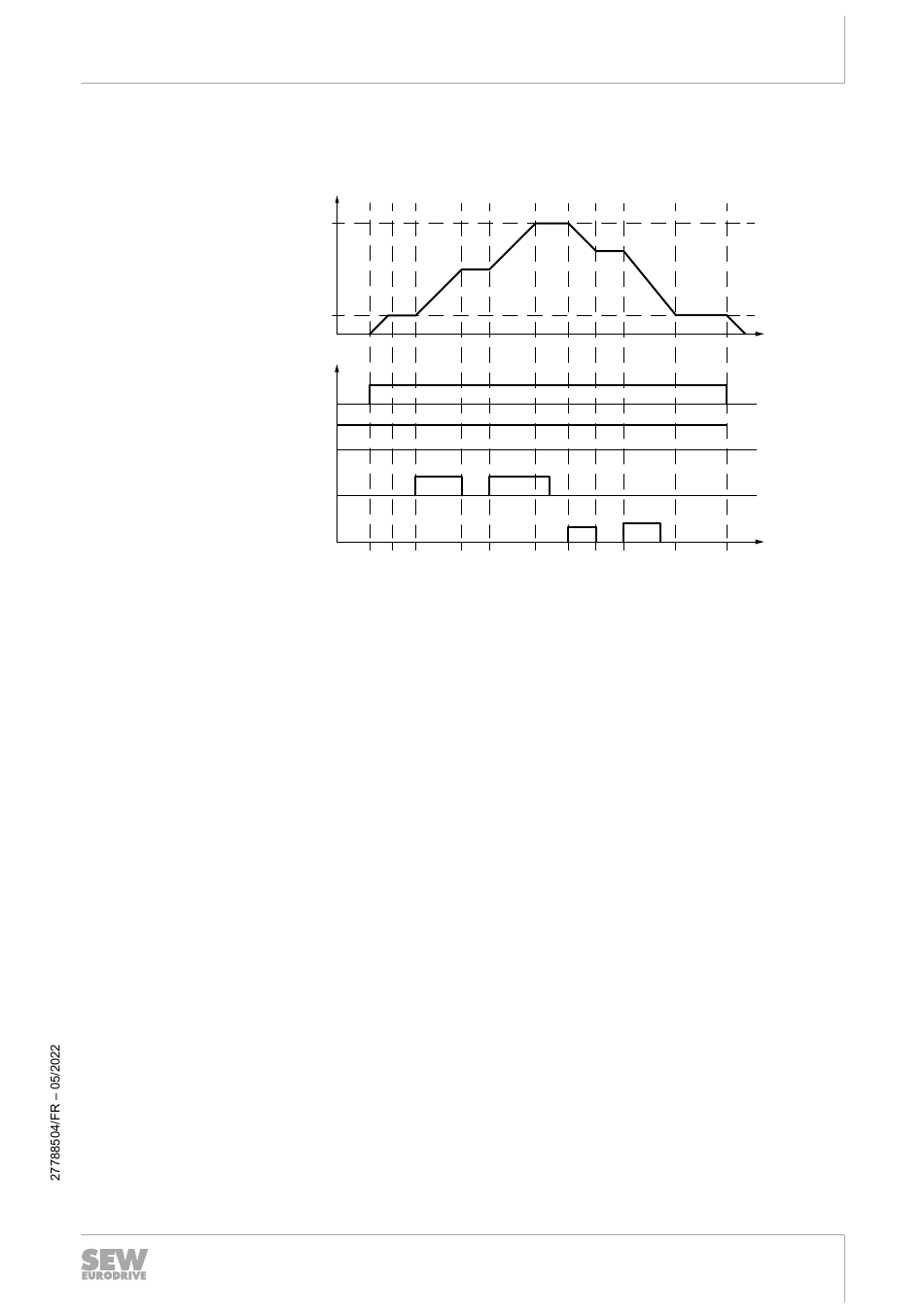

Chronogramme
Limite application positive
Vitesse minimale
FCB 05 : Consignes fixes Sens de rotation positif
FCB 05 : Consignes fixes Sens de rotation négatif
Potentiomètre motorisé accél.
Potentiomètre motorisé décél.
t
Libération étage de puissance via "FCB 05 – Consignes fixes sens de rotation positif"
1
t
- t
Le moteur accélère jusqu'à la vitesse minimale réglée.
1
2
t
- t
Le moteur maintient la vitesse minimale
2
3
t
"Potentiomètre motorisé accél." activé.
3
t
- t
Tant que le signal "Potentiomètre motorisé accél." est appliqué, la vitesse moteur augmente
3
4
selon la rampe d'accélération (index 8377.21).
t
- t
Si plus aucun signal n'est appliqué sur "Potentiomètre accél.", la vitesse actuelle est maintenue.
4
5
t
"Potentiomètre motorisé accél." de nouveau activé.
5
t
- t
Tant que le signal "Potentiomètre motorisé accél." est appliqué, la vitesse moteur augmente
5
6
selon la rampe d'accélération jusqu'à la limite application (8357.10/11).
t
- t
La vitesse maximale est maintenue, même lorsque le signal sur "Potentiomètre motorisé accél."
6
7
n'est plus appliqué.
t
"Potentiomètre motorisé décél." activé.
7
t
- t
Tant que le signal "Potentiomètre motorisé décél." est appliqué, la vitesse moteur est réduite
7
8
selon la rampe de décélération (index 8377.31).
t
- t
Si plus aucun signal n'est appliqué sur "Potentiomètre décél.", la vitesse actuelle est maintenue
8
9
t
- t
Tant que le signal "Potentiomètre motorisé décél." est appliqué, la vitesse moteur est réduite
9
10
jusqu'à la vitesse minimale selon la rampe de décélération (index 8377.31) .
t
- t
La vitesse minimale est maintenue.
10
11
t
Suppression de la libération étage de puissance via "FCB 05 – Consignes fixes sens de rotation
11
positif"
1) En préparation
t
t
t
t
t
t
1
2
3
4
5
6
1)
.
Mise en service
Mise en service spécifique à l'application
t
t
t
t
10
7
8
9
Notice d'exploitation – MOVITRAC
5
t
11
