5.7
Mise en service avec la console CBG11A
La mise en service avec la console CBG11A est réalisée de manière intuitive à l'aide
des pictogrammes et des fonctions disponibles sur l'afficheur.
Seuls des moteurs asynchrones sans codeur peuvent être mis en service avec la
console de paramétrage CBG11A. La mise en service d'autres moteurs peut être réa-
lisée uniquement avec la console CBG21A ou le logiciel d'ingénierie MOVISUITE
5.7.1

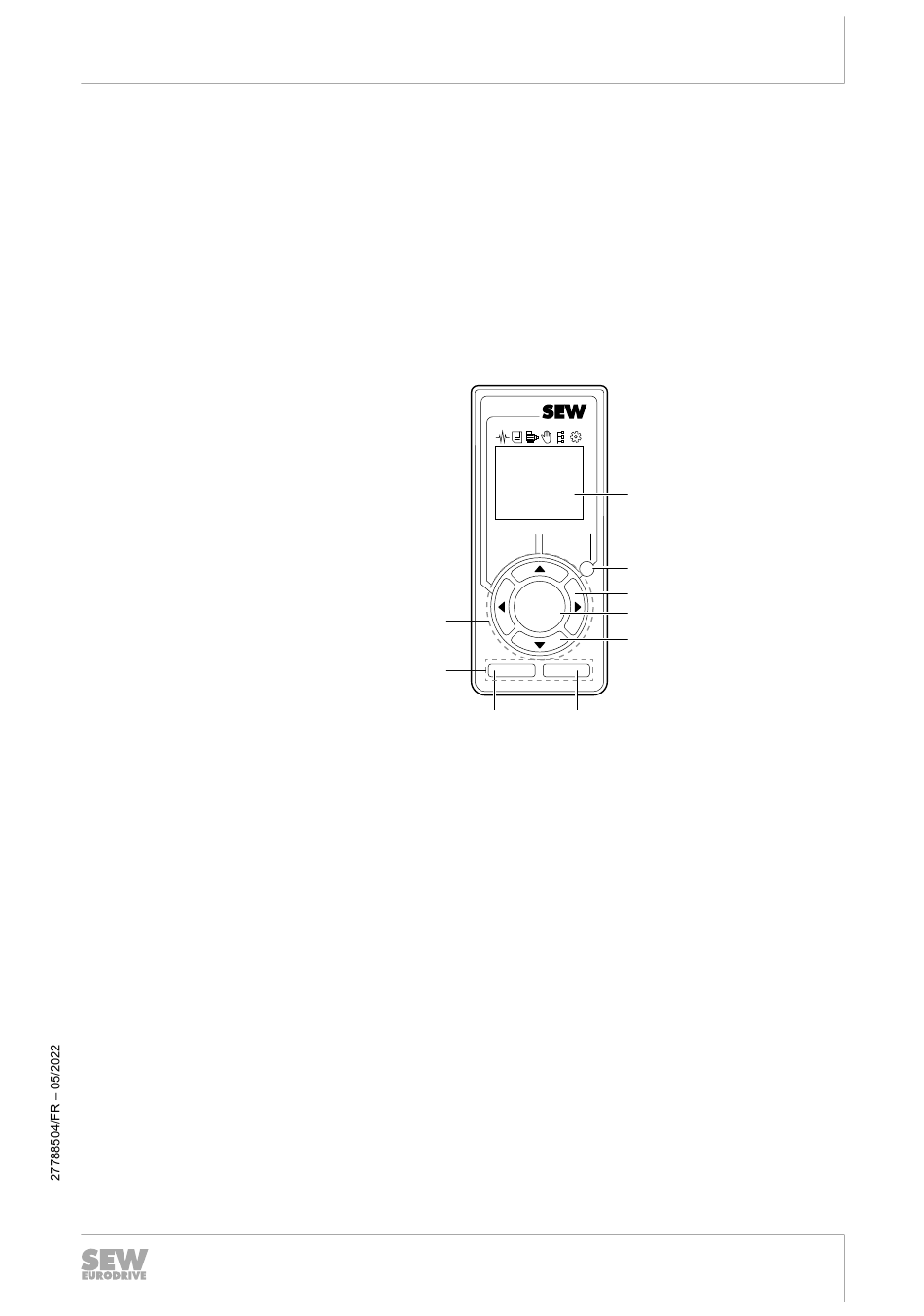

Console CBG11A
Sur cette console de paramétrage, l'aide à l'utilisateur est en anglais.
[1]
[2]
a = Navigation dans le menu
[3]
[4]
[5]
b = Bloc pilotage en mode manuel
[6]
[7]
Pour accéder au menu principal, appuyer sur la touche <Esc>. Pour sélectionner les
fonctions du menu principal, appuyer sur les touches flèche <Vers la gauche / Vers la
droite>. Confirmer par <OK>.
Lors de la saisie de chiffres, chaque chiffre proposé ou saisi doit être confirmé par
<OK>. Le chiffre éditable est souligné. La valeur du chiffre peut être modifiée à l'aide
des touches flèche <Vers le haut / Vers le bas>. Pour passer d'un chiffre à modifier à
l'autre, utiliser les touches flèche <Vers la gauche / Vers la droite>.
a
b
Afficheur
Touche Esc
Touches flèche vers la gauche / vers la droite
Valider la saisie
Touches flèche vers le haut / vers le bas
Touche RUN
Touche STOP
Mise en service avec la console CBG11A
[1]
[2]
Esc
[3]
OK
[4]
[5]
STOP
RUN
[7]
[6]
