Sécurité fonctionnelle
9

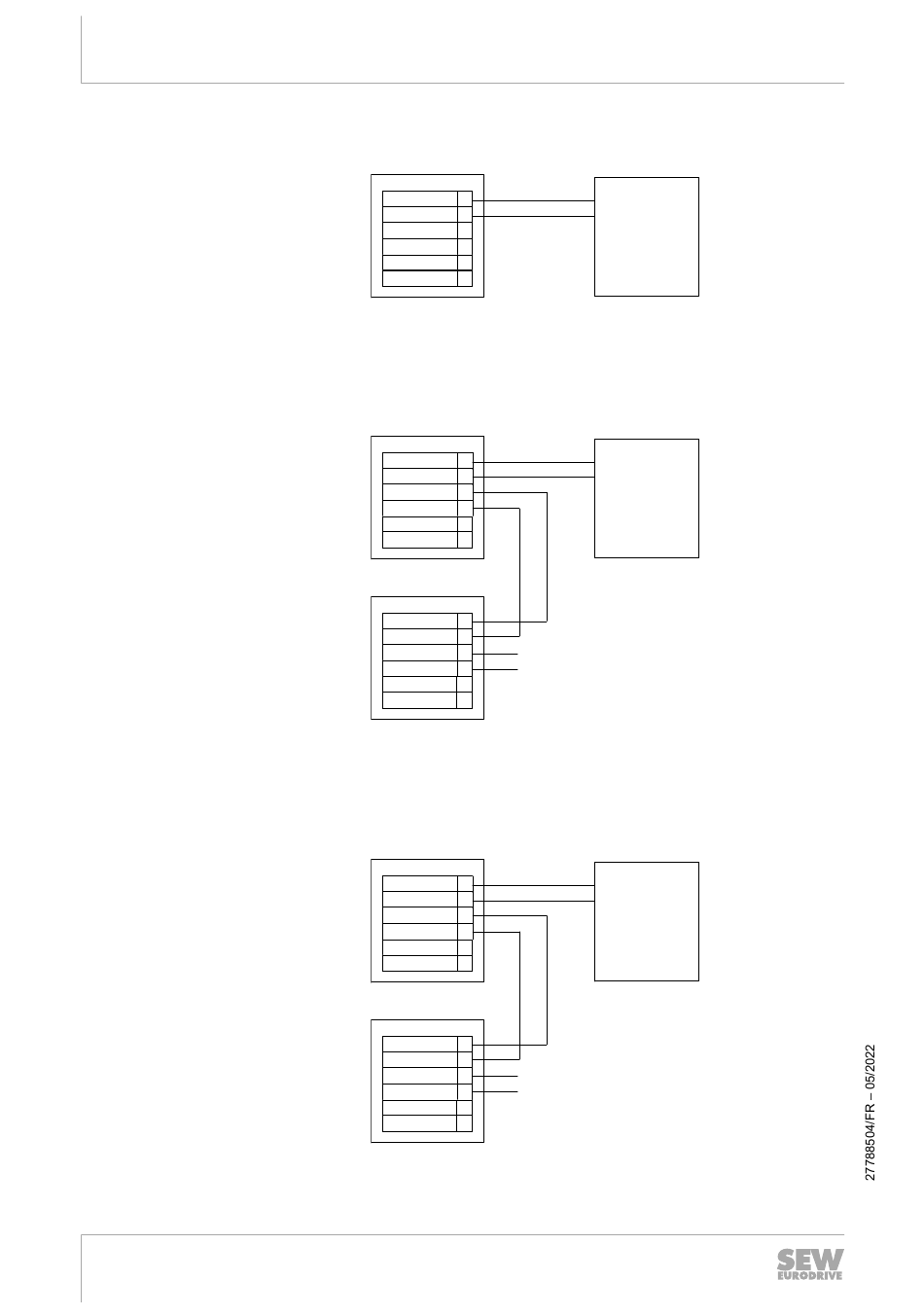

Variantes de raccordement
En monocanal à commutation du pôle positif
Coupure simultanée STO bicanale, à commutation des pôles positif et négatif
Coupure simultanée STO monocanale, à commutation du pôle positif
312
Notice d'exploitation – MOVITRAC
F_STO_P
F_STO_M
F_STO_P
F_STO_M
24V_OUT
GND
[1] Borne STO X6
[2] Dispositif de sécurité externe
F_STO_P
F_STO_M
F_STO_P
F_STO_M
24V_OUT
GND
F_STO_P
F_STO_M
F_STO_P
F_STO_M
24V_OUT
GND
[1] Borne STO X6
[2] Système de pilotage de sécurité externe
F_STO_P
F_STO_M
F_STO_P
F_STO_M
24V_OUT
GND
F_STO_P
F_STO_M
F_STO_P
F_STO_M
24V_OUT
GND
[1] Borne STO X6
[2] Système de pilotage de sécurité externe
®
advanced
[1]
X6
1
2
3
4
5
6
[1]
X6
1
2
3
4
5
6
[1]
X6
1
2
3
4
5
6
[1]
X6
1
2
3
4
5
6
[1]
X6
1
2
3
4
5
6
[2]
F-DO_P
GND
9007232451610251
[2]
F-DO_P
F-DO_M
9007232451686795
[2]
F-DO_P
GND
9007232451723915
