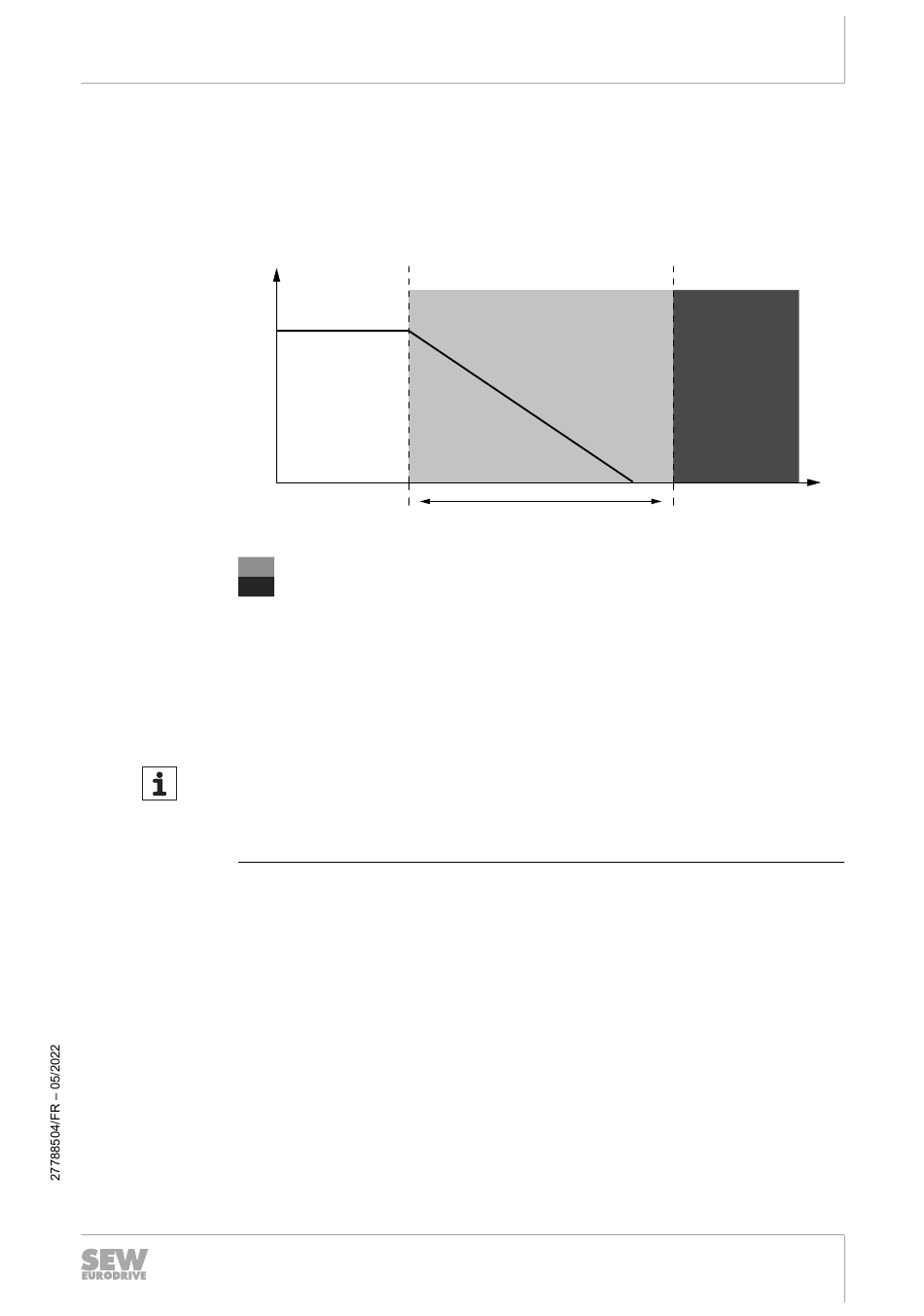

SS1-t (Safe Stop 1) – Arrêt de sécurité 1 avec gestion de la durée
Lorsque la fonction SS1-t est activée, le moteur est arrêté électriquement par le varia-
teur. Après écoulement de la durée de sécurité spécifiée, la sous-fonction de sécurité
STO est appliquée.
Cette sous-fonction de sécurité correspond à l'arrêt contrôlé de l'entraînement selon
EN 60204‑1, catégorie d'arrêt 1.
v
t
t
1
t
2
Δt
REMARQUE
•
•
SS1-r (Safe Stop 1) – Arrêt de sécurité 1 avec surveillance de la rampe de décélération
Lorsque la fonction SS1-r est activée, le moteur est arrêté électriquement par le varia-
teur. La courbe de décélération est surveillée. En cas de dépassement de la durée de
la rampe de décélération surveillée ainsi qu'à l'arrêt, la sous-fonction de surveillance
STO est appliquée.
V
t
1
= La sous-fonction de sécurité exerce une surveillance.
= La sous-fonction de sécurité STO est activée.
= Vitesse
= Durée
= Instant à partir duquel la fonction SS1-t est activée et le ralentissement du
moteur est déclenché.
= Instant à partir duquel la fonction STO est activée.
= Intervalle de sécurité
Avec la fonction SS1-t, l'arrêt n'est pas surveillé.
L'intervalle de sécurité Δt donne à l'entraînement la possibilité de se mettre à
l'arrêt. En cas de défaut, l'entraînement ne s'arrête pas dans les temps et ne sera
hors tension qu'à l'instant t
∆t
(STO).
2
