Siemens SINUMERIK 810D Manuel De Mise En Service page 160

10 Marche d'essai d'axe et de broche
10.3 Test de la broche
10.3
10
10-160

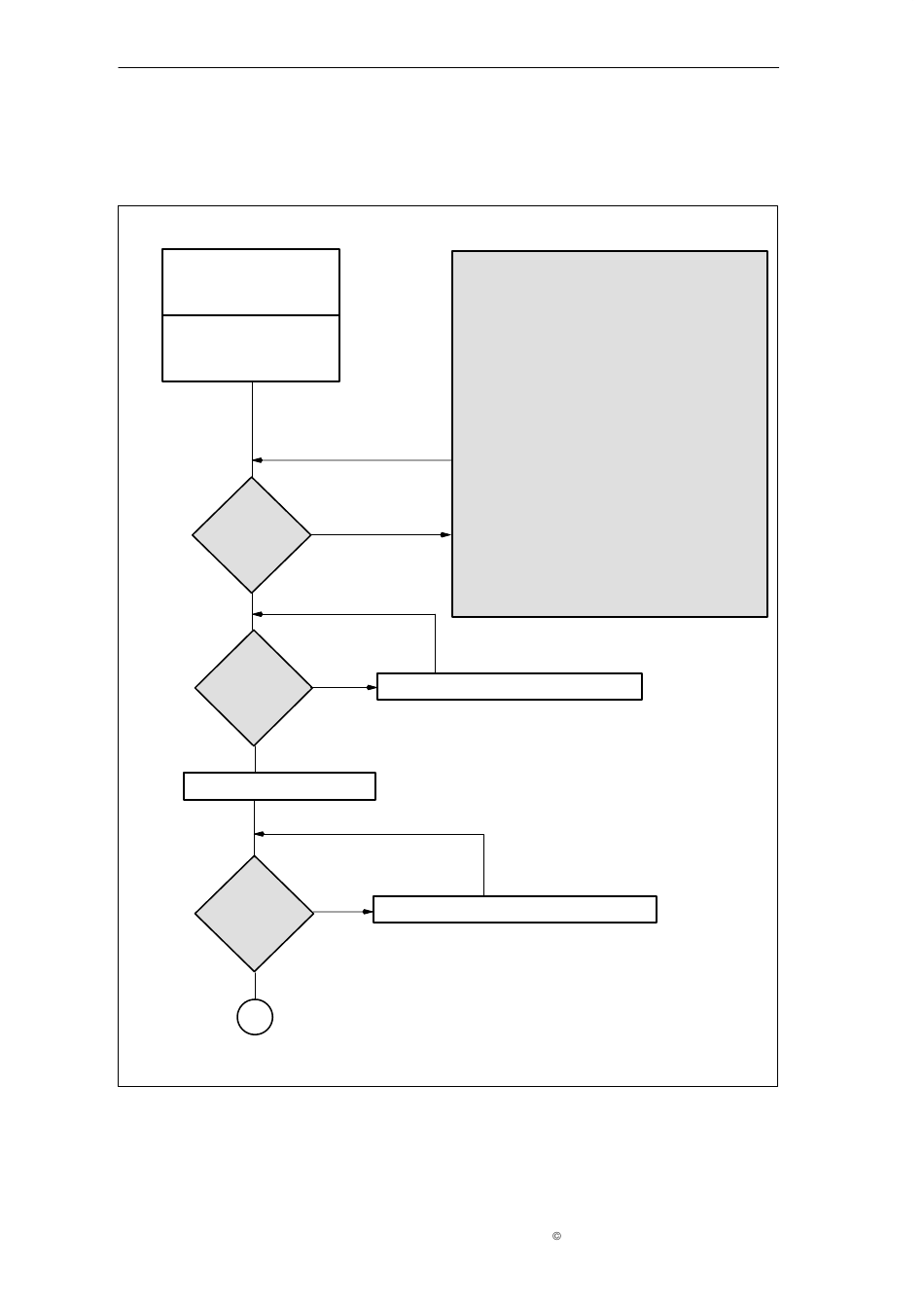

Test de la broche
Déblocage broche
(déblocage régulateur
CN, déblocage sur
entraînement)
Prescrire la
vitesse de rotation
programmer par
ex. M3 S100
La broche
non
tourne–t–elle ?
oui
Sens de
rotation
non
correct ?
oui
Vitesse de consigne 100 tr/mn
Vit. de
rotation réelle
non
= vitesse de
rotation de
consigne ?
oui
1
Vérification des déblocages sur l'entraînement
Module alim.
Module d'entraîn.
Vérification des signaux d'interface (DB31 – 38)
DBB0
DBX1.7
DBX1.5/DBX1.6
DBX1.3
DBX2.1
DBX16.7
DBX3.6
DBX4.3
DBX20.1
DBX2.2
DBX21.7
Vérification des paramètres machine et des données
de réglage
PM 35100–35150
PM 36200
SD 41200
SD 43220
SD 43210
Visualisation de données pour la maintenance
Modifier valeur PM 32100 AX_MOTION_DIR
Vérifier PM 31000 à 31080 (adaptation capteur)
SINUMERIK 810D Manuel de mise en service (IAC) – Edition 08.99
07.96
12.95
63 déblocage impulsions
64 déblocage entraînement
48 démarrage circuit intermédiaire
663 déblocage impulsions
correction de broche
correction active
système de mesure de pos.1/2
blocage axes/broches
déblocage régulateur
effacer valeur S
limitation de vitesse/vitesse
rotation broche et PM 35160
arrêt avance/arrêt broche
arrêt rapide géné. rampe
reset broche PM 35050 = 1
déblocage impulsions
limitation vit. rot. de broche
AX_VELO_LIMIT
JOG_SPIND_SET_VELO
SPIND_MAX_VELO_G26
SPIND_MIN_VELO_G25
