9.2.1 Paramétrage des entraînements (EAV, EBR)
Paramétrage
Pour tous les entraînements, il faut indiquer un type de moteur par
l'intermédiaire de la MMC102/103 ou de l'outil MS SIMODRIVE 611 dans le
des entraînements
menu "Paramètres–machine EAV" ou "Paramètres–machine EBR" (voir barre
verticale de touches logicielles). La sélection s'effectue au moyen de la
référence informatique du moteur (1FT6VVV–VVVV, 1FT7VVV–VVVV,
1PHVVV–VVVV voir la plaque signalétique) figurant dans une liste.
S
S
S
S
Après avoir acquitté, l'image "Sélection de moteur", l'image "Données système
de mesure" apparaît.
Fig. 9-6
Dans cette image, il faut choisir le système de mesure se trouvant dans le
moteur : capteur incrémental ou capteur de valeur absolue avec interface
EnDat. La sélection du système de mesure prérègle automatiquement les
autres valeurs requises. Acquitter avec "OK".
Siemens AG 1999 All Rights Reserved
SINUMERIK 810D Manuel de mise en service (IAC) – Edition 08.99
Pour un EAV, seule la sélection du moteur 1 est visible.
Pour un EBR, la sélection du moteur 1 et du moteur 2 est visible (p. ex. pour
commutation Y/D).
Afin d'éviter des paramétrages erronés dans le cas d'EBR, la touche logi-
cielle OK reste verrouillée jusqu'à ce qu'un moteur valable ou un moteur
tiers ait été activé pour moteur 1.
Après sélection du moteur et confirmation par la touche logicielle OK, un
menu est affiché pour l'introduction des paramètres capteur.
Les principaux paramètres de régulation sont réglés par défaut par la
sélection du type de moteur.

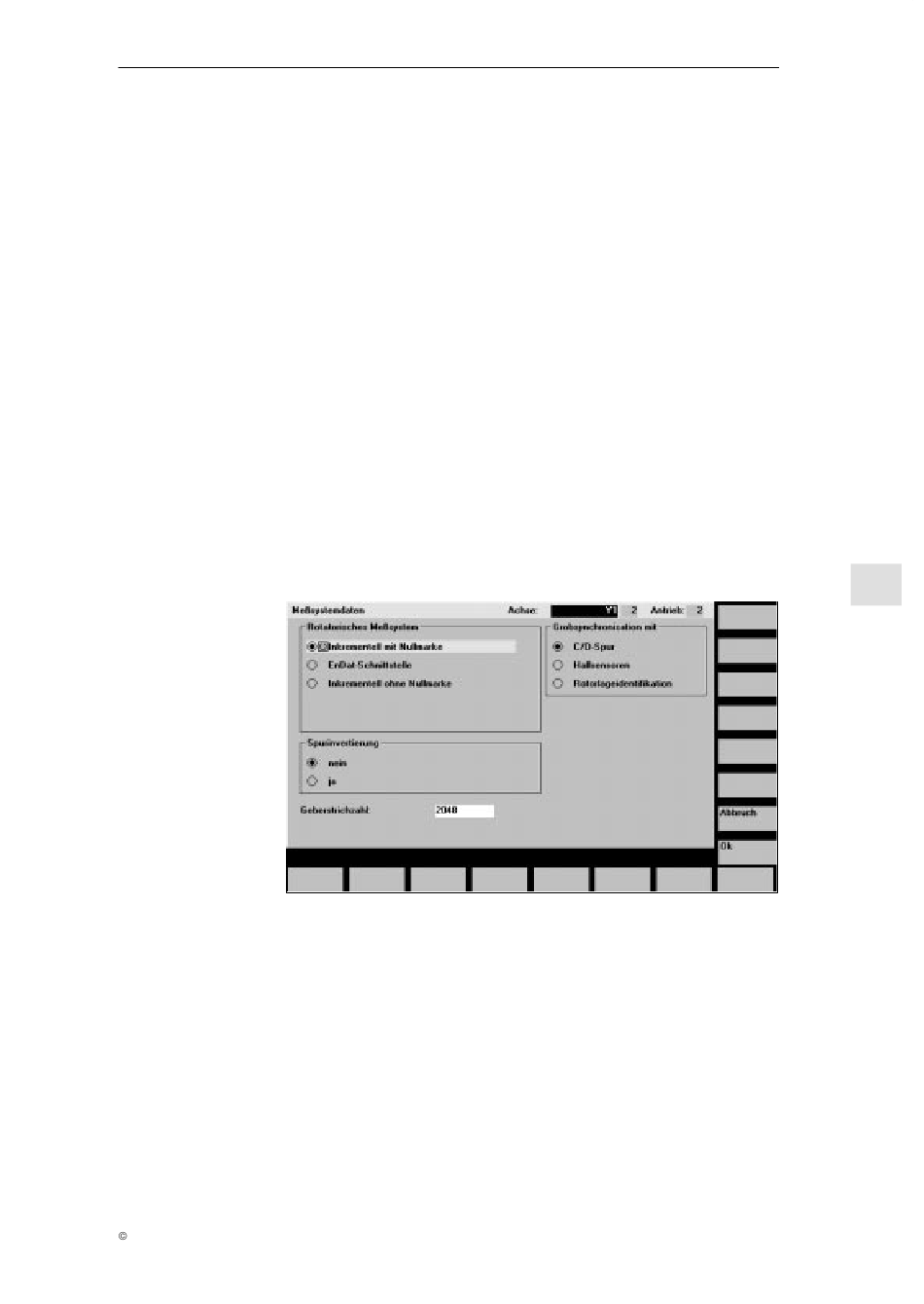

Exemple de données de système de mesure lors de la sélection d'un moteur
pour EAV
