OUT.
Procéder à une lecture de ten-
sion...
S'il n'y a pas de lecture de tension
ou si la lecture de tension est très
faible...
Si la tension est adéquate sur
les fils du cordon d'alimentation,
mais qu'elle ne l'est pas au
niveau des fils de l'interrupteur
d'alimentation...

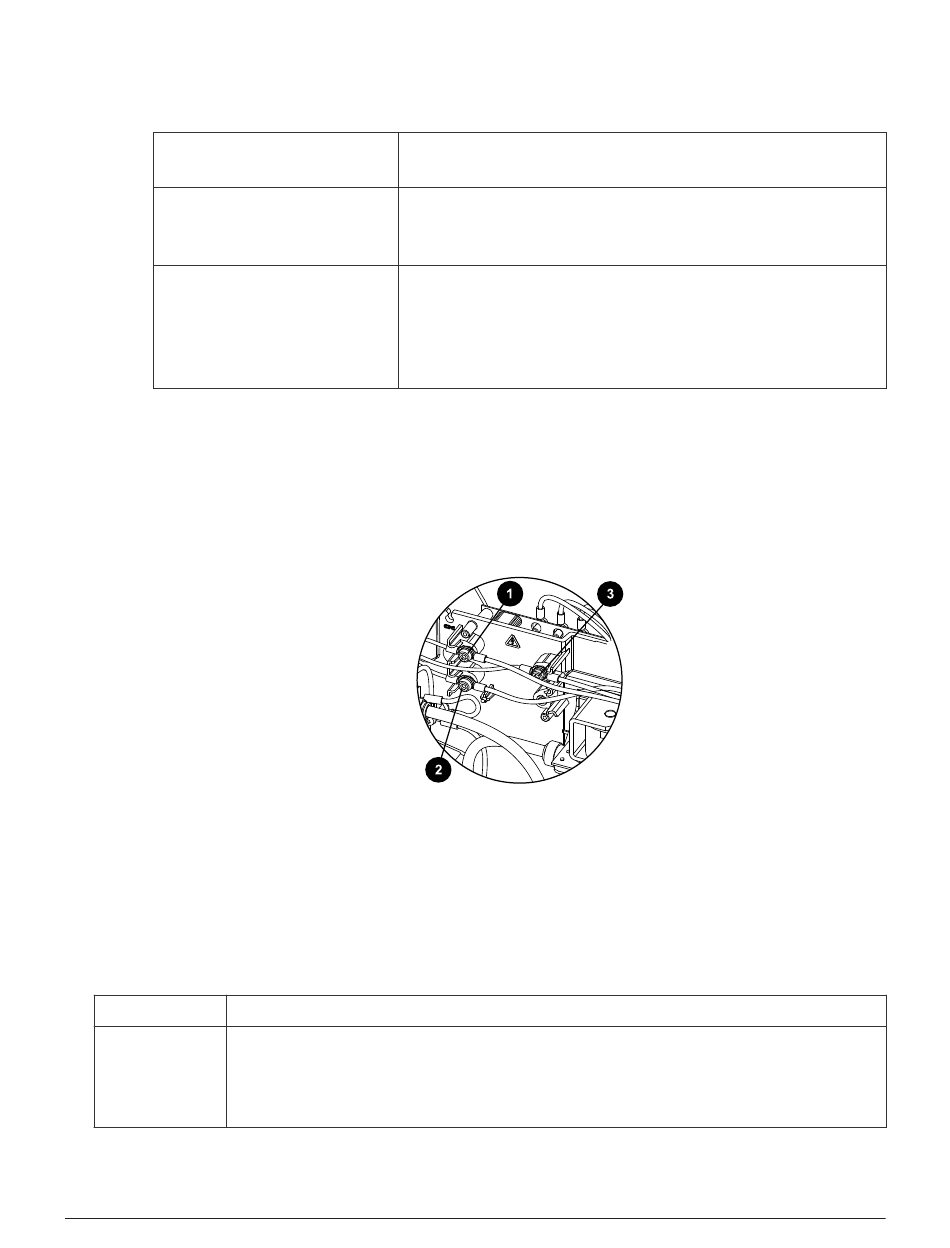

c. Modèles triphasés : Mesurer la tension au niveau des raccords des fils sur le panneau
central :
• Du fil blanc (WHT) au fil noir (BLK)
• Du fil blanc (WHT) au fil brun (BRN)
• Du fil noir (BLK) au fil brun (BRN)
1
2
3
9. La tension est-elle la même que la tension secteur du circuit entrant et convient-elle au modèle de la
source de courant plasma?
Si oui... Passer à l'étape suivante.
Sinon... Vérifier si le système est sous tension. S'il y a une alimentation électrique, vérifier si le cordon
d'alimentation et sa fiche sont endommagés et les remplacer au besoin. Se reporter à la section
rer cordon d'alimentation (modèles monophasés) à la page 212
le cordon d'alimentation (modèles triphasés) à la page 215
Powermax45 SYNC® Manuel de service
Passer à l'étape suivante.
Mesurer la tension au niveau des raccords des fils bleu et brun du cordon
d'alimentation sur le côté gauche de la EMI PCB qui portent l'étiquette
AC IN.
Remplacer la EMI PCB. Se reporter à la section
imprimé EMI à la page
Brun
Noir
Blanc
Dépannage des codes de défaillance
197.
(modèles triphasés).
811480FR
Retirer la carte de circuit
(modèles monophasés) ou Retirer
3
Reti-
