Hypertherm Powermax45 SYNC Manuel De Service page 163

b. Retirer le couvercle et la poignée de la source de courant plasma à la page
c. Retirer le panneau de protection des composants à la page
d. Desserrer le panneau avant à la page
2. Retirer l'écrou qui fixe la prise du câble de retour sur le panneau avant.
3. Retirer la prise du câble de retour du panneau avant.

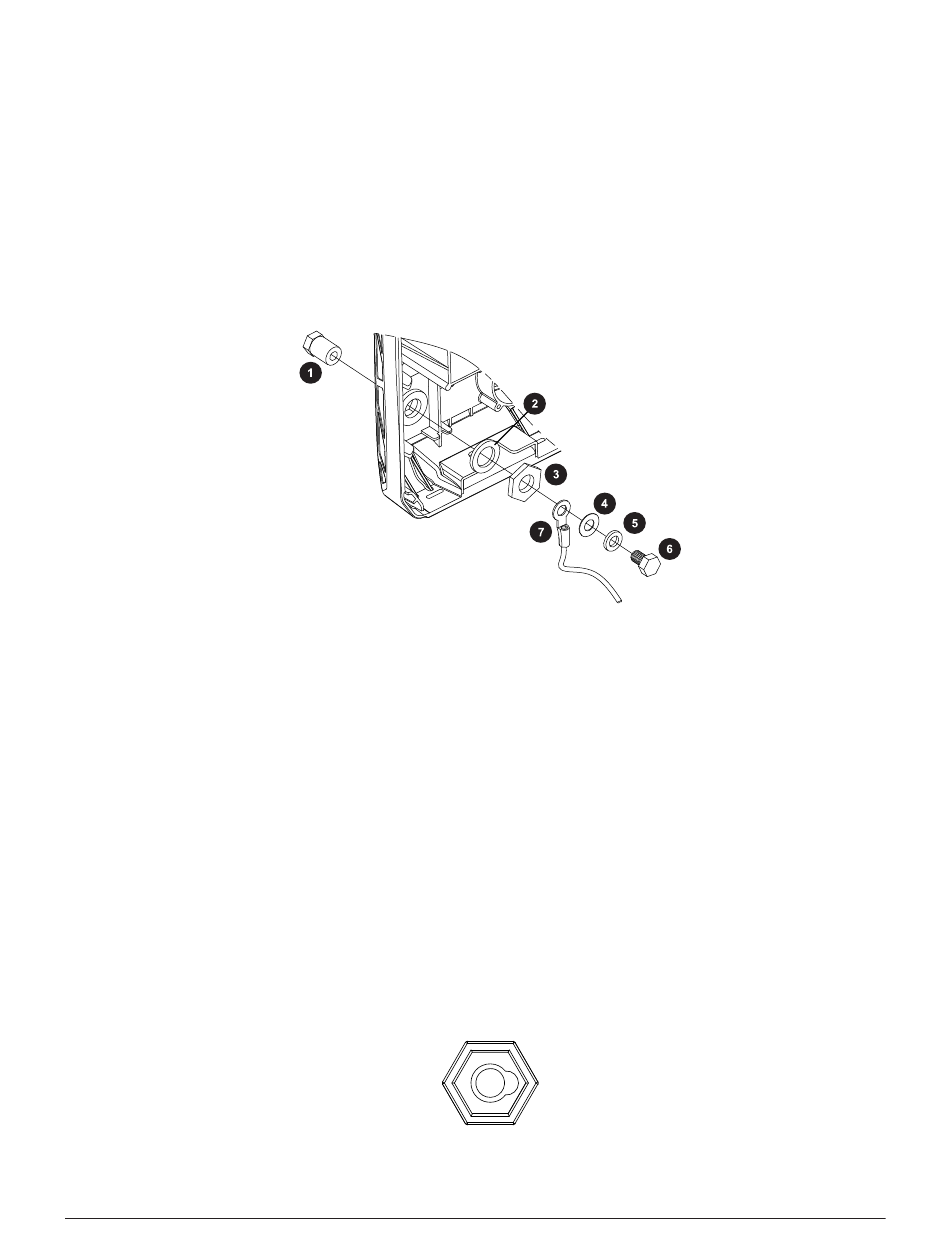

Figure 6 - Composants de la prise du câble de retour sur le panneau avant
1 Prise du câble de retour
2 Rondelle-frein à dents intérieures
3 Écrou
4 Rondelle
5 Rondelle
6 Vis
7 Câble de retour provenant de la PCB de la source de courant
Installer la prise du câble de retour
1. Mettre la nouvelle prise du câble de retour en place sur le panneau avant.
Positionner la prise en orientant l'encoche vers la droite (lorsque vous êtes en face de l'avant
de la source de courant). Se reporter à la section
Powermax45 SYNC® Manuel de service
Procédures d'entretien du couvercle, des panneaux et des connecteurs
152.
Figure 6 à la page
811480FR
146.
149.
163.
5
163
