Dépannage des codes de défaillance
6. Débrancher la torche de la source de courant plasma.

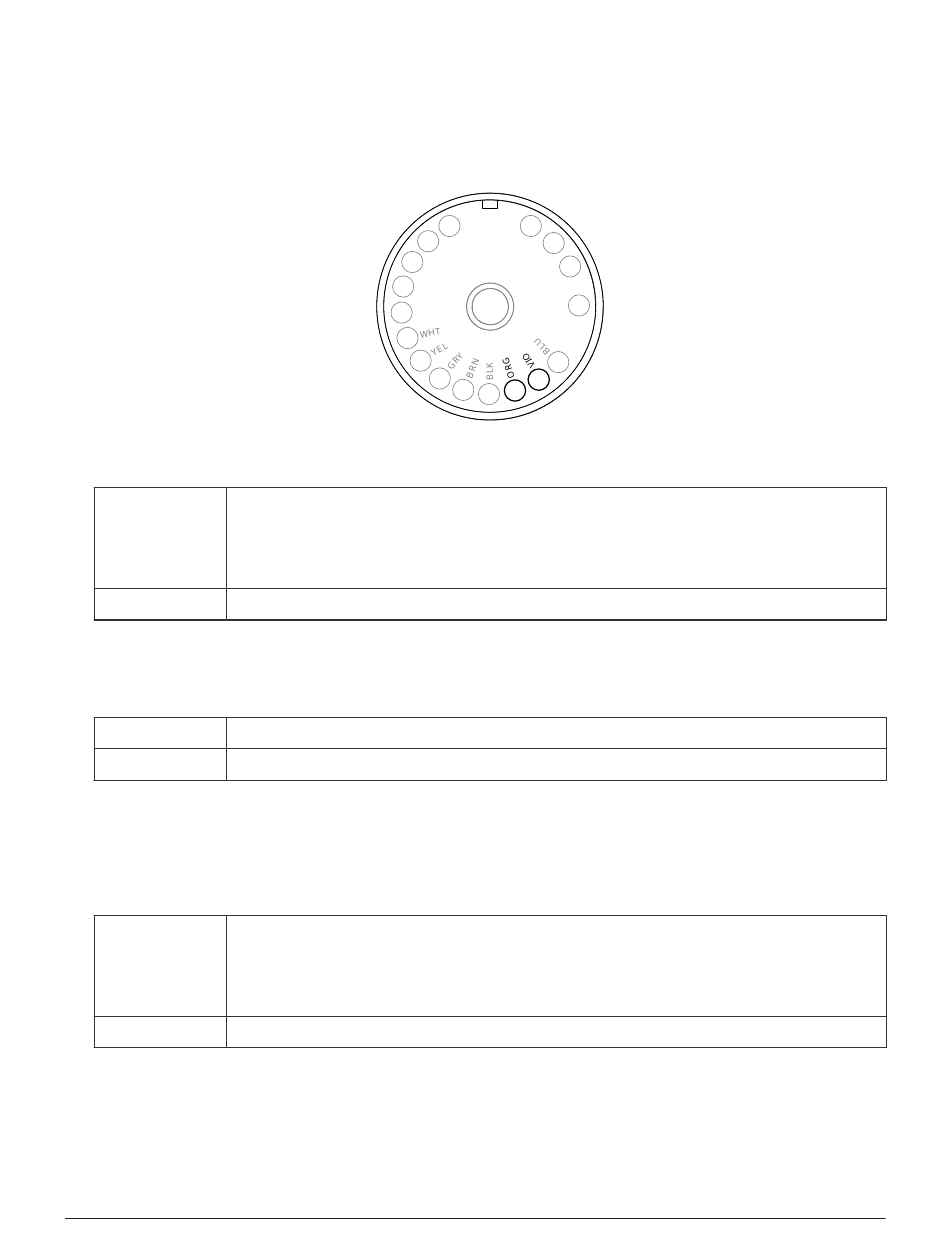

7. S'assurer que la gâchette de la torche n'est pas enclenchée, puis mesurer la résistance entre le
contact 6 et le contact 7 du connecteur de la torche.
8. La résistance est-elle très basse?
Si oui... • Inspecter le faisceau de torche à la recherche de courts-circuits. Remplacer le faisceau de torche si
• Inspecter également l'ensemble interrupteur de la gâchette à la recherche de courts-circuits.
Sinon... Rebrancher la torche à la source de courant plasma, puis passer à l'étape suivante.
9. La DEL de défaillance de température et la DEL de défaillance du système continuent-elles à clignoter
en alternance?
Si oui... Remplacer la PCB de la source de courant.
Sinon... Débrancher la torche de la source de courant plasma, puis passer à l'étape suivante.
10. Mesurer la résistance entre le contact 6 et le contact 7 du connecteur de la torche au moment
d'appuyer sur la gâchette de la torche.
11. La résistance est-elle très élevée?
Si oui... • Inspecter le faisceau de torche à la recherche de circuits ouverts. Remplacer le faisceau de torche
• Inspecter également l'interrupteur de la gâchette à la recherche de circuits ouverts. Remplacer
Sinon... Passer à l'étape suivante.
12. Si la torche ne parvient toujours pas à amorcer un arc plasma et que le gaz ne s'écoule pas de la
torche, vérifier la continuité entre la torche et la source de courant plasma :
a. Placer la torche sur son côté et retirer le côté gauche de la coque de la torche.
82
16
15
14
13
RED
12
11
les fils qui se trouvent à l'intérieur sont en court-circuit.
Remplacer l'interrupteur de gâchette s'il est en court-circuit.
si des circuits sont ouverts.
l'interrupteur de la gâchette si des circuits sont ouverts.
17 1
2
3
4
5
10
6
9 7
8
