Procédures d'entretien de la carte de circuit imprimé et des composants connexes
Installer les fils internes (modèles monophasés)

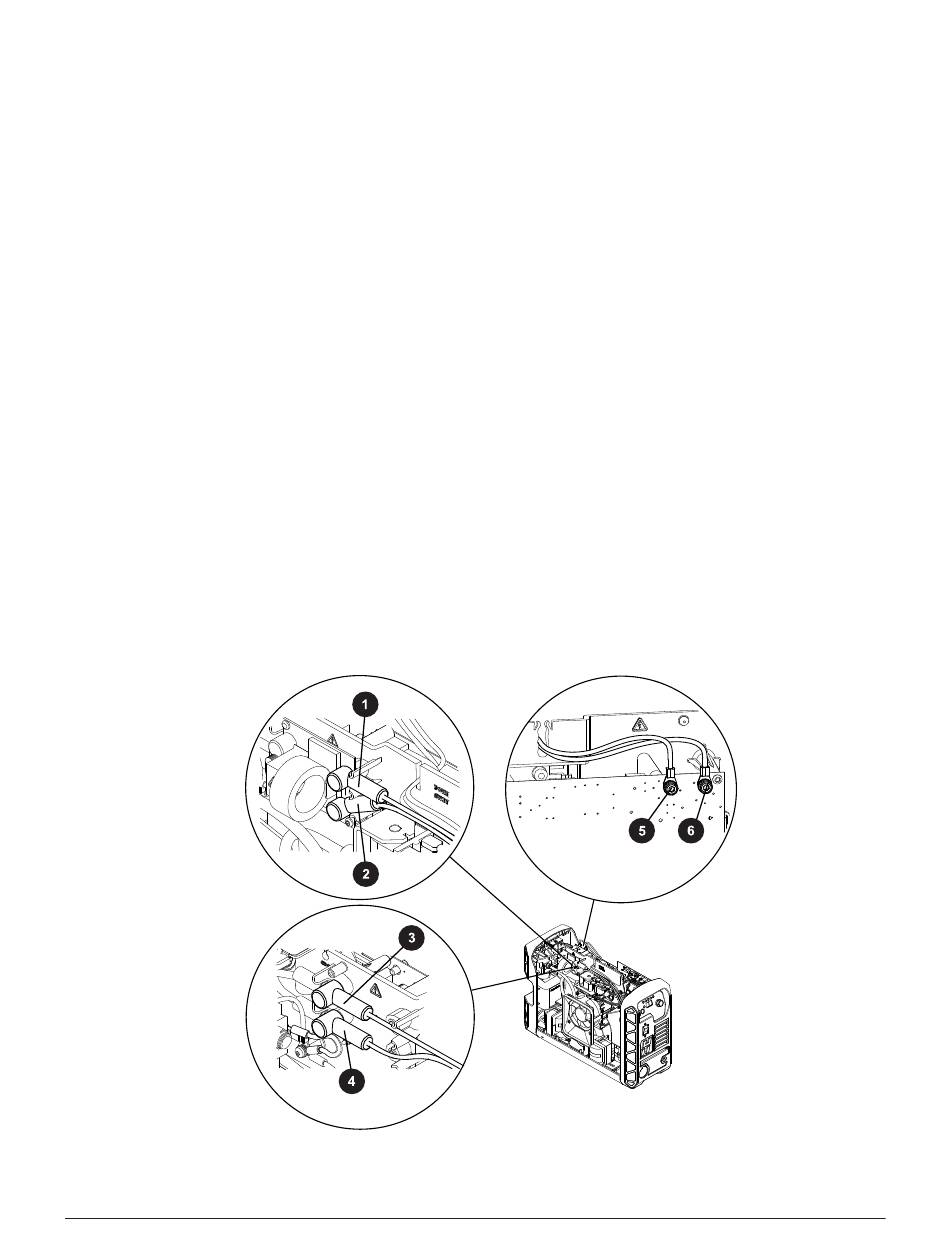

1. Faire glisser les protecteurs isolants rouges sur le nouveau fil brun et le nouveau fil bleu.
2. Brancher le fil brun et le fil bleu aux endroits suivants :
□ Modèles CSA : Points de branchement du cordon d'alimentation sur le panneau central
□ Modèles CE/CCC : Du côté « SW OUT » de la EMI PCB
3. Serrer à un couple de 2,3 N•m (20 lb•po).
4. Faire glisser les protecteurs d'isolation rouges pour les mettre en place de sorte à ce qu'ils recouvrent
les vis.
5. Faire passer les fils dans la fente jusqu'à la zone de l'interrupteur d'alimentation derrière le panneau
avant.
6. Brancher le fil noir et le fil blanc sur la PCB de la source de courant.
Serrer à un couple de 2,3 N•m (20 lb•po).
7. Faire passer les fils dans la fente au milieu du panneau central, puis dans la fente à côté de
l'interrupteur d'alimentation.
8. Enrouler un collier de serrage autour des 4 nouveaux fils (brun, bleu, noir et blanc) au-dessus de
l'électrovanne.
206
811480FR
Manuel de service
Powermax45 SYNC®
