5
Procédures d'entretien du couvercle, des panneaux et des connecteurs
1 Interrupteur d'alimentation monophasé
2 Interrupteur d'alimentation triphasé
3 Câble plat de la PCB de l'écran
4 Vis et rondelles du câble de retour
5 Raccord à 90° du tuyau d'alimentation en gaz
6 Raccord en laiton de la torche
1. Desserrer le panneau avant à la page
2. Séparer l'interrupteur d'alimentation du panneau avant.
□ Modèles monophasés : Retirer les deux vis qui fixent l'interrupteur d'alimentation au
panneau.
□ Modèles triphasés : Maintenir le loquet de couleur rouge en position abaissée sur le corps
de l'interrupteur d'alimentation, puis extraire l'ensemble hors de la tige du bouton.
3. Débrancher le câble plat de l'écran d'affichage sur la PCB de la source de courant principale.
4. Pousser pour débrancher le raccord à 90° du tuyau d'alimentation en gaz hors du raccord en laiton de
la torche.
154

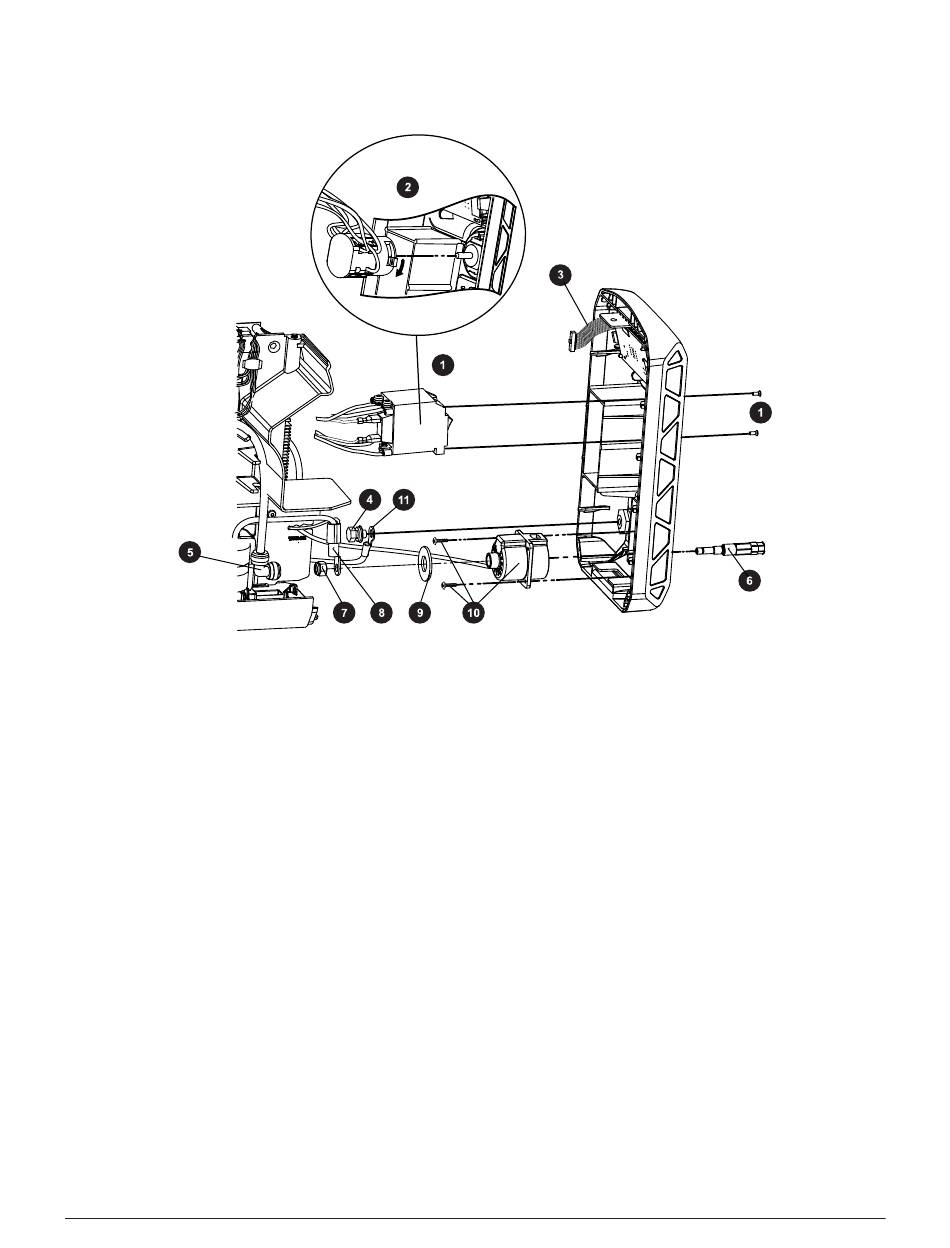

Figure 1 - Pièces du panneau avant (a continué)
152.
811480FR
7 Écrou du logement de la torche
8 Fil du transformateur
9 Rondelle en plastique du logement de la torche
10 Logement et vis de la torche
11 Câble de retour
Manuel de service Powermax45 SYNC®
