L'onduleur comprend un ensemble IGBT double (Q1), un transformateur de courant, un capteur de
courant de sortie et un circuit de commande. L'onduleur fonctionne comme un circuit à demi-pont modulé
en largeur d'impulsions entraînant un transformateur d'isolation. La sortie du transformateur d'isolation est
redressée par le pont de sortie (Q10).
Le circuit de sortie comprend deux capteurs de courant situés sur la PCB de la source de courant, le
IGBT de l'arc pilote (à l'intérieur du module Q10) et la bobine d'arrêt de sortie.
Le DSP de la PCB de la source de courant surveille et contrôle le fonctionnement du système et les
circuits de sécurité. Le bouton de réglage de la PCB de l'écran (PCB1) sert à définir le courant de sortie
à la valeur souhaitée (entre 9 A et 45 A). Le système compare le point de consigne au courant en sortie
en surveillant les capteurs de courant et en réglant la sortie de largeur d'impulsions du IGBT de l'onduleur
(Q1).

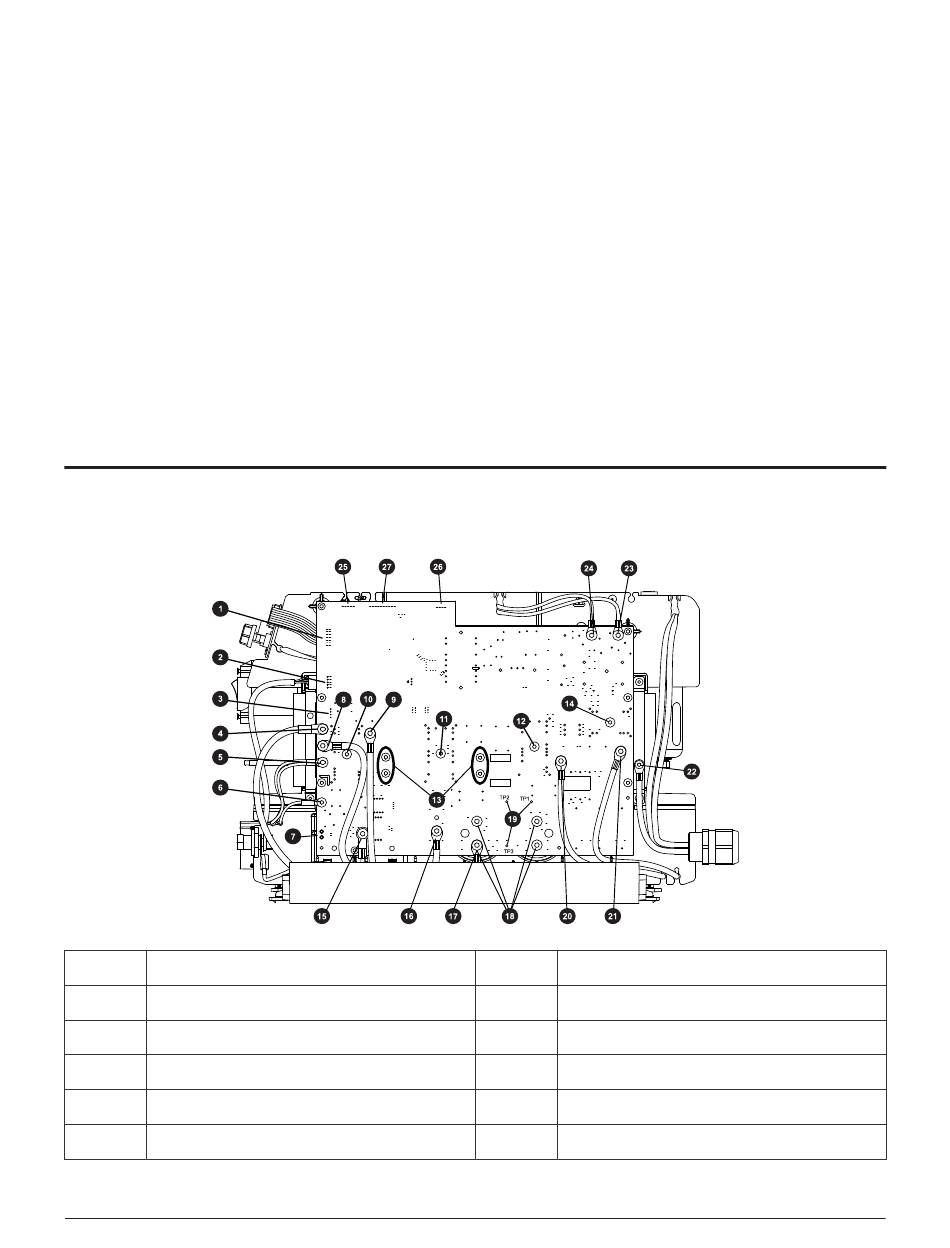

Composants du système de la source de courant plasma
Source de courant plasma monophasée de 200 V à 240 V
1 Interface de la PCB de l'écran (J3)
2 Interface de la torche (J19)
3 Interface machine (CPC) (J21)
4 Inducteur de sortie – jaune (J13)
5 Fils rouges de la buse (J15)
6 Fil de l'électrode blanc (J18)
Powermax45 SYNC® Manuel de service
Fonctionnement de la source de courant plasma
15 Câble de retour (J23)
16 Transformateur de puissance primaire – noir (J6)
17 Transformateur de puissance primaire – rouge
18 Vis du condensateur (4)
19 Points de test (TP1, TP2, TP3)
20 Inducteur PFC – noir (J4)
